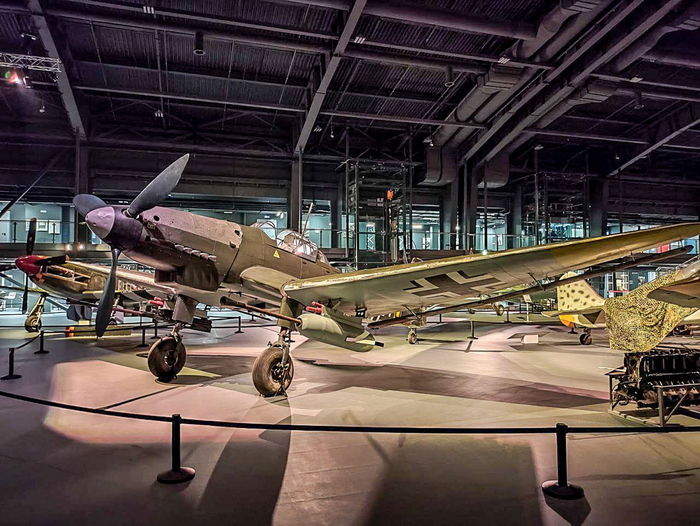

Сохранившаяся "Штука" в английском музее
Бронирование кабины.
В кабине стрелка-радиста задняя стенка и пол задней части кабины сделаны из съемных броневых плит толщиной 8,5 мм. Кроме того, имеются еще две броневых плиты в задних боковых стеклах фонаря и небольшой броневой колпачок на экране пулеметной установки.
Броня обеспечивает минимальную защиту от пуль калибра 7,62. Наличие брони на фонаре и экране пулеметной установки сильно ухудшает обзор. Кабина стрелка-радиста закрыта фонарем, служащим продолжением фонаря кабины летчика и состоящим из передней неподвижной части и задней подвижной части.
Для влезания в кабину задняя часть фонаря отодвигается назад вместе с пулеметной установкой. При необходимости покинуть самолет в воздухе заднюю часть фонаря можно сбросить вместе с пулеметной установкой.
Залезать в кабину и покидать самолет в воздухе после сбрасывания фонаря удобно. Замок подвижной части фонаря удобный и надежный.
Оборудование кабины стрелка-радиста.
В кабине находится приемник, передатчик, самолетное переговорное устройство, кислородный аппарат, ключ радиостанции, переключатель рода работы и регулятор громкости.
Ключ радиостанции и кислородный прибор расположены из расчета работы с ними с основного положения лицом к хвосту. Все приборы расположены удобно. Размеры кабины стрелка-радиста, размещение и объем оборудования, размещение пулеметной установки обеспечивают выполнение стрелком-радистом всех задач, лежащих на нем.
Защита хвоста совершенно недостаточная по калибру пулеметов, объему и качеству брони и возможностям наблюдения за воздухом при работе с пулеметами, что усугубляется отсутствием нижней пулеметной установки.
Нижняя вертикальная броневая плита усиливает защиту летчика от поражений сзади по горизонту.
Выводы
Трофейный Ю-87 в экспозиции частного учреждения культуры «Музейный комплекс» в Верхней Пышме.
Максимальные скорости горизонтального полета немецкого пикирующего бомбардировщика значительно уступают современным самолетам и составляют у земли – 334 км в час, на высоте 1400 метров – 351 км в час, на высоте 4350 метров – 382 км в час. По скороподъемности и потолку самолет стоит ниже современных самолетов.
Время набора 5000 метров – 18,5 минут Практический потолок – 6,5 тысяч метров
Низкие лётные данные объясняются наличием больших вредных сопротивлений у самолёта:
А. Неубирающиеся шасси.
Б. Подвесные закрылки и элероны.
В. Воющие сирены и тормозные решётки, удалённые от плоскости.
Г. Подкосы стабилизатора, подножки и внешние балансиры, и тяги к элеронам и закрылкам.
Длина разбега на взлетном режиме составляет 405 метров. Длина пробега со щитками и тормозами — 425 метров.
Пикирует самолет устойчиво. Тенденций к затягиванию в пикирование или рысканию нет. Скорость на пикировании нарастает медленно.
Хорошие пикирующие качества объясняются малой удельной нагрузкой на крыло и большим сопротивлением самолета. Время нахождения на прямолинейном участке при угле пикировании 40 градусов – 21 секунда, а при угле пикирования 70 градусов – 9,5 с.
Боевой разворот неэффективен.
Обратите внимание: Эсминцы Японии. Часть шестая. Сравнение с одноклассниками. Окончание.
Техника пилотирования самолетом простая и вполне доступна летчикам средней квалификации. Маневренность и управляемость самолета хорошие. В горизонтальном полете, на виражах и при пикировании самолет устойчив.
В путевом и поперечном отношении самолет имеет достаточный запас устойчивости, а в продольных – близок к нейтральному.
Характерной особенностью конструкции Юнкерса 87D3 является то, что уделено много внимания максимальному облегчению работы летчика как на земле, так и в воздухе. Для этого предусмотрено следующее.
А. При открытии воздушных тормозов триммер автоматически ставится на ввод в пикирование.
Б. При сбрасывании бомб с пикирования самолет автоматически выходит из пикирования.
В. При достижении высоты сбрасывания бомб и выхода из пикирования звуковая сирена дает летчику сигнал об этом.
Г. Автоматическое переключение скоростей нагнетателя.
Д. – при выпуске закрылков на посадку одновременно меняется угол установки стабилизатора и происходит зависание элеронов.
Е. – Автоматически регулируется качество смеси на крейсерских режимах.
Для улучшения взлетно-посадочных свойств на самолете широко применена механизация посадочных устройств.
Управление элеронами связано с управлением закрылками так, что при опускании закрылков элероны опускаются и служат дополнительными закрылками.
Амортизация шасси оригинальной конструкции и осуществляется пружинящими клинообразными стальными кольцами. Работает хорошо, мягко, в эксплуатации проста, при прострелах безопасна.
Обзор летчика прямо вперед удовлетворительный, а по сторонам хороший. Наличие в полу между педалями смотрового люка значительно облегчает летчику выход на цель и ввод самолета в пикирование.
С точки зрения размещения брони, система бронирования выполнена удовлетворительно. Броня имеет толщину от 5 до 10 мм и по своей толщине рассчитана на защиту от пуль калибра 7,62 мм.
За время испытаний мотор работал удовлетворительно. Моторная установка и ее капотирование просты и удобны в эксплуатации. Бензосистема обеспечивала нормальное питание мотора на всех режимах полета и работы мотора.
Система перекачки горючего работала безотказна. Ввиду отсутствия в отечественном производстве специальных помп для перекачки горючего и масла из бака в бак, система перекачки при помощи воздуха, подаваемого нагнетателем мотора в бак, заслуживает внимания и может быть рекомендована для отечественной промышленности.
На всех высотах маслосистема обеспечивает нормальный температурный режим масла при различных режимах полета на номинальной мощности мотора. Система перекачки масла из дополнительных баков в расходной работала хорошо.
Система охлаждения обеспечивает нормальный температурный режим мотора при различных режимах полета на номинальной мощности. Винтомоторная группа самолета Ю-87D проста и удобна в эксплуатации.
Конструкция стрелковых установок на самолете интереса не представляет. Автоматическая перезарядка неподвижного оружия дает большие преимущества.
Линии, нанесенные на плексигласе с правой стороны фонаря кабины летчика и оцифрованные в угловых величинах, дают возможность летчику устанавливать и выдерживать заданные углы пикирования.
Эти дополнительные устройства представляют интерес и оправдывают целесообразность подобного устройства на наших пикирующих бомбардировщиках.
Заключение
По своим летным данным, самолет Юнкерс 87D3 стоит значительно ниже требований, предъявляемых к современным самолетам.
Простота в технике пилотирования и устойчивость самолета позволяют на данном типе самолета вести боевую работу как днем, так и ночью.
Все виды отечественных истребителей, штурмовиков и скоростных бомбардировщиков с успехом могут уничтожать самолеты данного типа.
Для изучения отечественной промышленностью представляют интерес:
- Перекачка бензина и масла с использованием давления воздуха.
- Автомат переключения скоростей нагнетателя.
- Электрический расходомер горючего.
- Конструкция радио полукомпаса.
- Конструкция точного высотомера и конструкция контактного высотомера.
- Конструкция автомата ввода и вывода из пикирования.
- Конструкция воющих сирен и агрегата управления ими.
- Механизм зависания элеронов.
Считать целесообразным на отечественных штурмовиках устройство в полу кабины пилота смотрового люка по типу самолетов Юнкерс-87.
Конец.
