Друзья, всем большой привет!
Ю-87 версии D3
Представляю вашему вниманию отчёт и заключение советской комиссии по изучению трофейного Юнкерса 87 модификации D3.

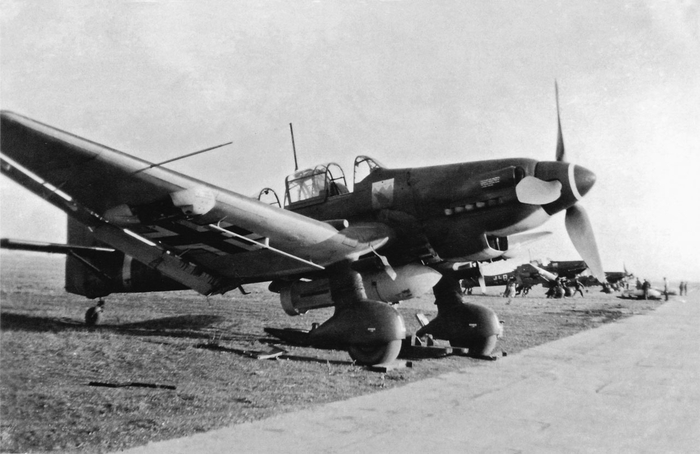

Ю-87 Люфтваффе
Полную версию данного отчёта мне пока найти не удалось, поэтому публикую отрывки.
Трофейный Ю-87 был подробно изучен советскими специалистами
Итак, желаю вам приятного чтения и поехали! Точнее, полетели!
Лётная оценка самолёта. Кабина летчика
Кабина летчика удобная. Расположение в ней рычагов управления самолетом и мотором, размещение пилотажно-навигационных приборов, приборов контроля ВМГ (винтомоторная группа) и другого оборудования – удобное, в эксплуатации сложности не представляет.
Связь экипажа осуществляется посредством СПУ, а также имеет возможность ограниченной зрительной связи. Пользоваться последней летчику неудобно, так как необходимо поворачиваться назад и заглядывать за бронеспинку.
СПУ в полете работает удовлетворительно. Связь летчика с землей в радиусе 50 километров работает хорошо, а при большем удалении работает слабо. Обзор из кабины как на земле, так и воздухе вперед и в стороны вполне удовлетворительный. Назад – плохой.
Руление.
Самолет рулит при 700-1000 оборотах в минуту в зависимости от грунта. На рулежке самолет устойчив. Маневренность на земле с применением тормозов хорошая. Без тормозов рулить нельзя. Тормоза работают хорошо и при исправных тормозах можно рулить под любыми углами и направлении ветра. Пользоваться тормозными педалями неудобно, так как при существующей их конструкции быстро утомляются ноги.
При взлете самолет имеет тенденцию к развороту влево, особенно при раннем подъеме хвоста. Для сокращения разбега необходимо выпускать закрылки до взлетного положения «Старт».
Самолет легко поднимает хвост и благодаря хорошей амортизации шасси плавно отрывается от земли. При нормальном полетном весе самолет отрывается на скорости примерно 145 – 155 км в час. Без пользования закрылками самолет взлетает устойчиво, но при заметном увеличении разбега и взлетной дистанции.
На наборе высоты самолет устойчив и хорошо управляем. Наивыгоднейшая скорость набора высоты у земли в зависимости от полетного веса равна примерно 170-180 км в час.
Горизонтальный полет производится на скоростях от 170 км в час до максимальной. Нагрузки, возникающие на рулях, полностью снимаются триммерами. На всем диапазоне скоростей самолет устойчив и хорошо управляем.
В путевом и поперечном отношении самолет имеет достаточный запас устойчивости. Самолет хорошо виражит на скоростях от 200 км в час до максимальной.
При крене до 45 градусов самолет виражит устойчиво, а при увеличении крена самолет в продольном отношении становится менее устойчивым. Нагрузки на рулях незначительные. Пикирование возможно производить как с тормозными решетками и автоматом пикирования, так и без них. Пикирование без тормозных решеток никаких особенностей не имеет. На пикировании самолет устойчив, и послушен рулям.
Пикирование с тормозными решетками и автоматом имеет некоторые отличия. Выпуск тормозных решеток сопровождается срабатыванием триммера на ввод, что вызывает рывок самолета, после которого самолет успокаивается, имея тенденцию войти в пикирование.
Ввод в пикирование при этом происходит несколько быстрее, а нарастание скорости в процессе ввода и на прямолинейном участке происходит медленнее.
Вывод из пикирования производится автоматом при нажатии на кнопку бомбосбрасывателя довольно энергично при перегрузках от 3 до 4g в зависимости от скорости. Пикирует самолет устойчиво, скорость нарастает медленно, благодаря чему времени нахождения на прямолинейном участке вполне достаточно для точного прицеливания.
На пикировании самолет позволяет делать небольшие довороты на цель. Автомат работает хорошо, а наличие контактного высотомера, связанного с сиреной, позволяет довольно точно на заданной высоте произвести сброс бомб и выход из пикирования.
Обзор для наводки на цель при пикировании недостаточный. Наводку и просмотр цели несколько облегчает при углах пикирования от 45 до 55 градусов окно в полу кабины летчика. При других углах пикирования для лучшего просмотра цели, удобнее подходить к ней под углом и сваливать самолет в пикирование с разворота.
Ввод в пикирование выгодно производить на скоростях не более 170-200 км/ч по прибору. Максимально допустимая скорость пикирования равная 600 км/ч по прибору допускалась и при испытаниях.
На планировании самолет устойчив. Глиссада планирования пологая. При полностью выпущенных закрылках на посадку в зависимости от веса следует планировать при скорости примерно 160 км в час.
Расчет и производство посадки на самолете простые. Самолет на выравнивании устойчив и легко садится на три точки. На пробеге тенденции к разворотам и капотированию при торможении самолет не имеет.
Пробег продолжительный, так как непрерывное пользование тормозами невозможно ввиду быстрого перегрева последних.
Оценка задней кабины.

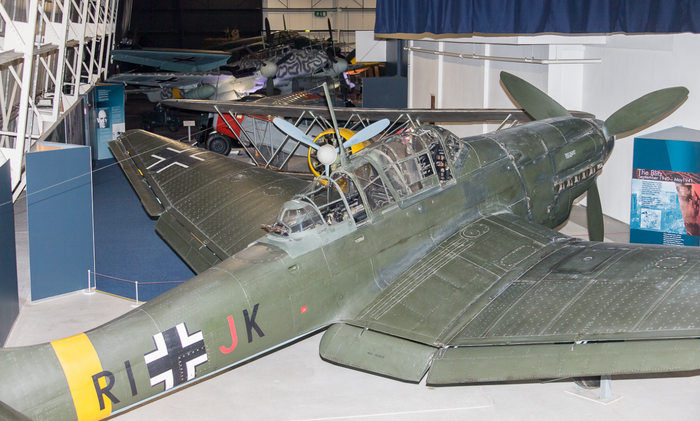

"Штука" в Музее Королевских ВВС Великобритании. Хорошо видны кабины летчика и стрелка-радиста
Задняя кабина расположена непосредственно за сидением летчика и предназначена для стрелка-радиста. Стрелок-радист может занимать два положения:
Лицом к хвосту, основное положение, из которого он производит наблюдение за воздухом, ведет огонь из пулеметов и поддерживает радиосвязь с землей и телеграфом и
Лицом к мотору. В этом положении стрелок-радист производит настройку радиостанции.
Обзор из кабины при отсутствии броневых плит на стенках фонаря обеспечивает хорошее наблюдение за воздухом верхней части задней полусферы. В этой части полусферы имеются только два небольших мертвых сектора обзора, образуемых килем самолета и бронированным колпачком вверху экрана пулеметной установки.
Наблюдение за воздухом в нижней части задней полусферы осуществляется труднее, так как мертвые конусы обзора в этой части полусферы, образуемые фюзеляжем и стабилизатором, больше.
Мертвый конус обзора через боковые стекла фонаря сведен до минимума за счет очень небольшого наклона этих стекол.
При наличии броневых плит на задних боковых стеклах фонаря наблюдение за воздухом в задней полусфере при работе с пулеметом затруднительно, так как эти плиты значительно ограничивают обзор в стороны и вниз.
Ухудшение обзора частично может быть компенсировано за счет отклонения туловища и головы, но это затрудняет ведение огня. Стрелок-радист может вести наблюдение за воздухом и в передней полусфере в стороны вперед, вверх и вниз.
Сиденье поворотное, стопорящееся в переднем и заднем положении. Удобное для выполнения работ в основном положении, лицом к хвосту и при настройке радиостанции.
Связь с летчиком осуществляется в основном через самолетное переговорное устройство (СПУ), достаточно надежное. Кроме того, стрелок-радист может передать летчику записку и объясниться знаками.
Пулеметная установка. Для защиты самолета сзади в кабине стрелка-радиста устанавливается спарка пулеметов МГ-81 калибра 7,92 на полуподвижной экранированной установке.
Углы обстрела
По горизонту 60 градусов, по вертикали вверх 70 градусов, вниз с борта 8. Самолет прибыл на испытание с неисправной установкой, вследствие чего не было возможности дать полную оценку установки.
Снизу сзади хвост самолета не защищен совершенно.
Конец первой части.
