Всем привет, я принёс в ремонт iPhone 13, и возникла проблема с отсутствием сети и Wi-Fi.
Обратите внимание: Экономный ремонт Iphone 8.
Это очень классическое произведение и не стоит его здесь публиковать.

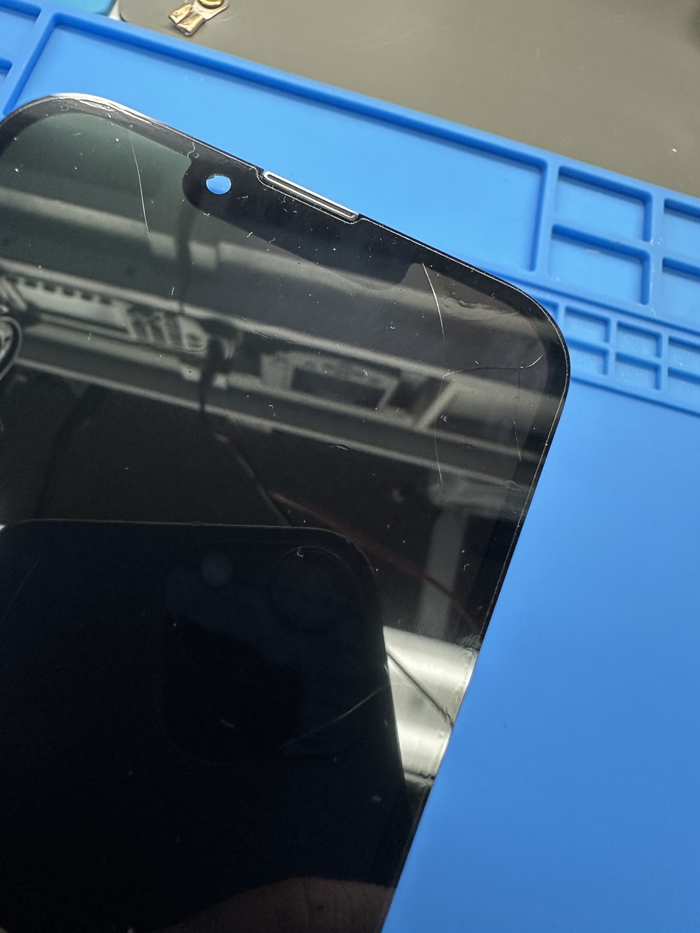

Если бы не приключения :) Все началось с момента разборки, дисплей стал жестким OLED и поэтому полностью развалился из-за хрупкой жесткой матрицы, минус 3к из моего кармана.
Вот упрощенная версия причины отсутствия вафель и сеток:

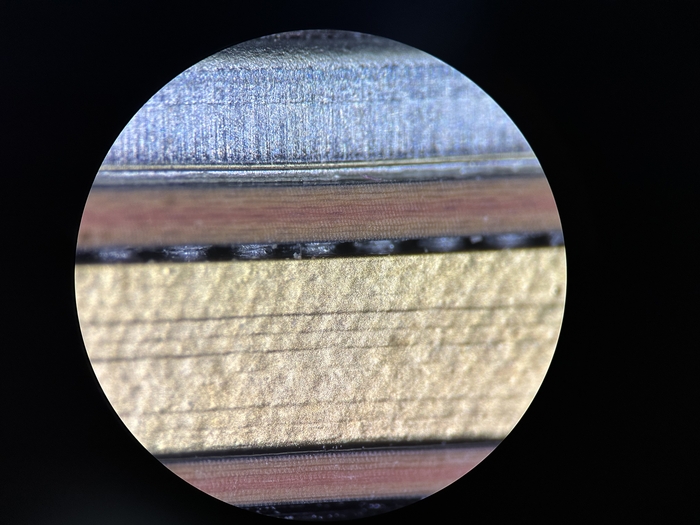

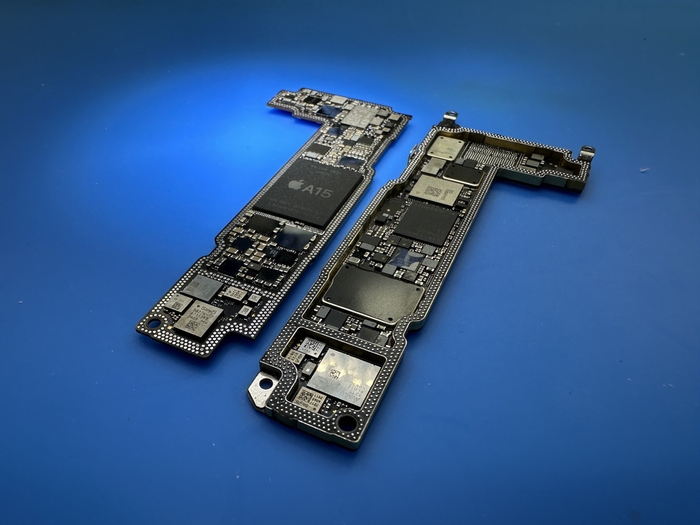

Была трещина в припое, соединяющем две половины платы, потом все было в порядке, отпаял, припаял и осмотрел:

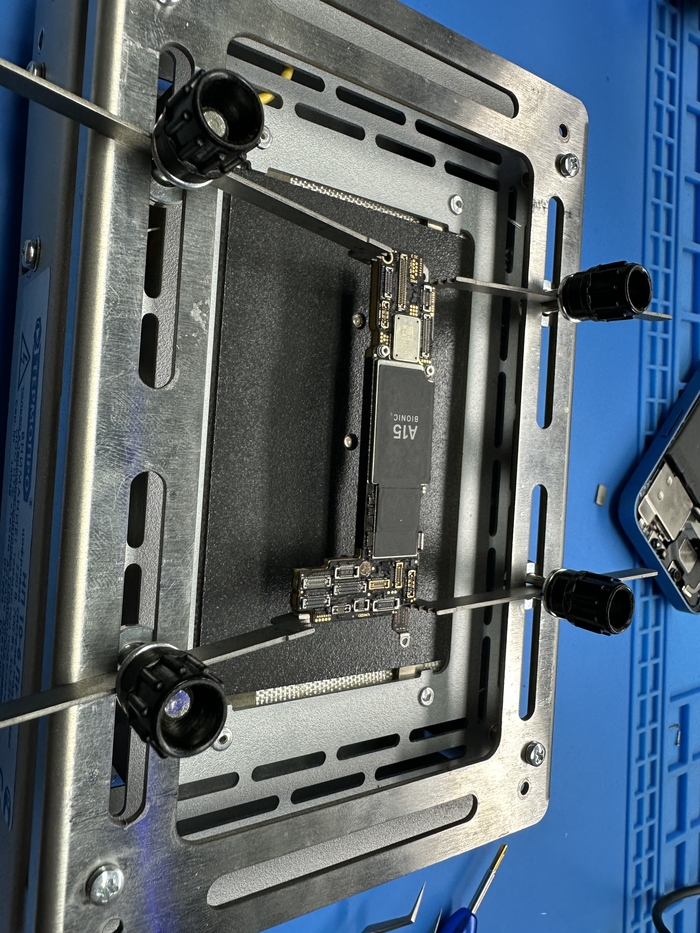

Я еще не купил нагреватель, но он мне и не нужен

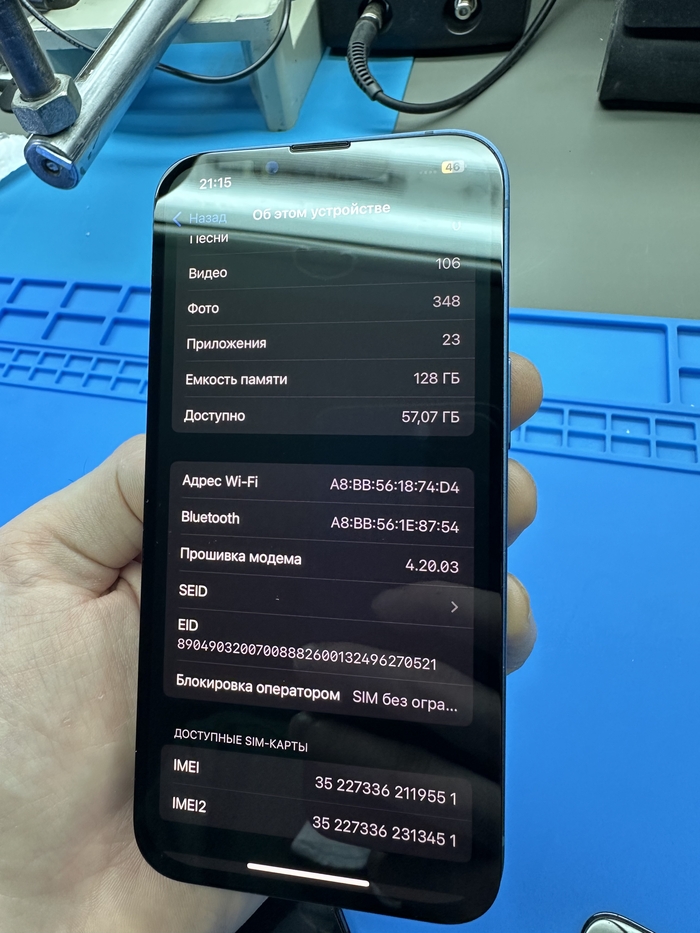

Ну, есть сеть и вафля
Но камеры не работали.. это был полный бардак, мне пришлось снова все разобрать, но перед этим я потыкал ее ослом, и все питание камеры кратковременно дернулось при загрузке, что означало, что теоретически панель управления камерой жива, но ни одна из камер не была видна, серийные номера отсутствовали, и поскольку не было абсолютно никаких серийных номеров для всех камер (будь то фронтальная, основная или ИК), то проблема, вероятно, была в панели управления камерой, мы разобрали плату обратно(

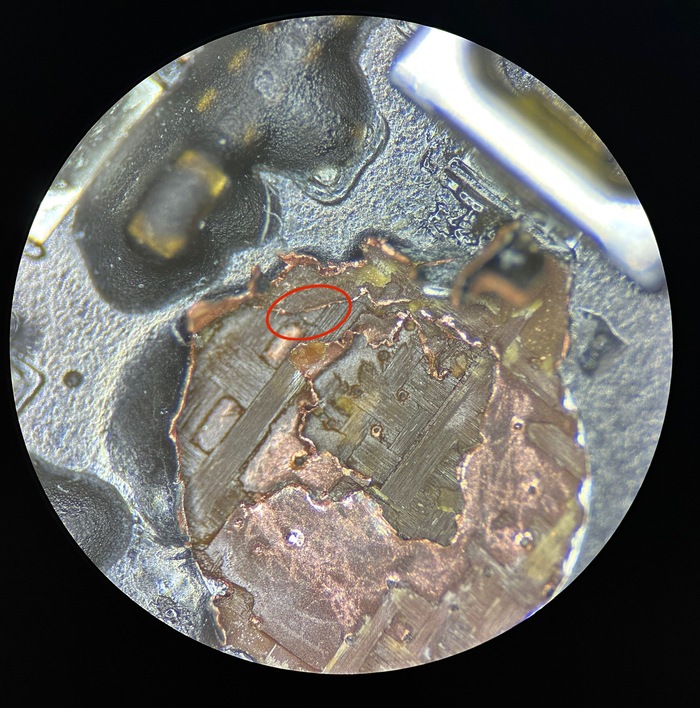

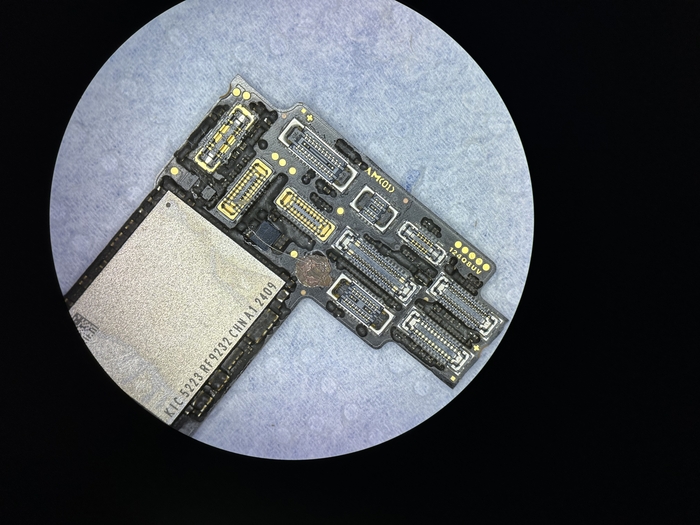

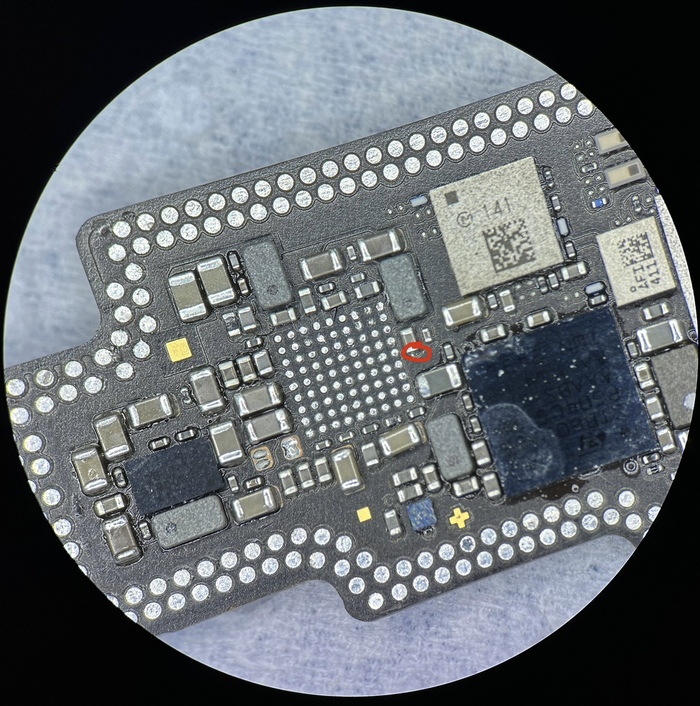

Я снял панель управления камерой и обнаружил, что на ней нет питания 1.8_io, на плате даже нет резистора, то же самое касается и конденсатора
Тут я сразу вспомнил про сорванный корпус и тут все встало на свои места, я снял провод, подключил к нему щуп и побежал ковырять дырки в плате:)
Вот контактная информация!

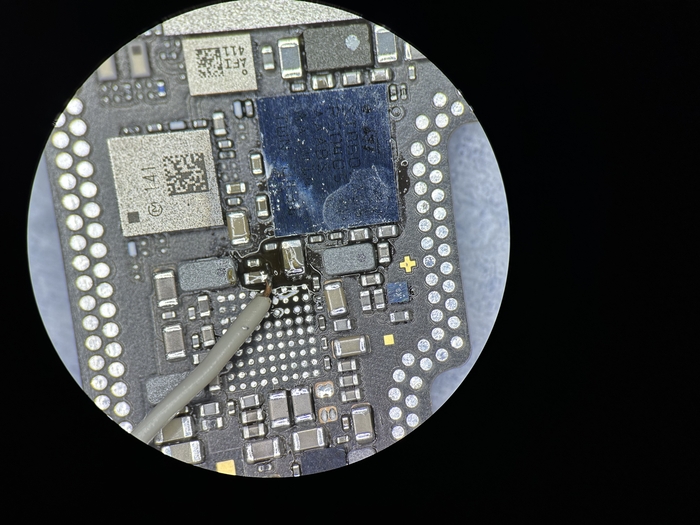

Затем я просто прокинул провод в ближайшее место с 1.8_io, это для питания arb, я не стал ковыряться в корпусе в поисках обратного пути, было проще и быстрее использовать вариант arb:
Потом, конечно, он все снова замаскировал и набросил шарф обратно:

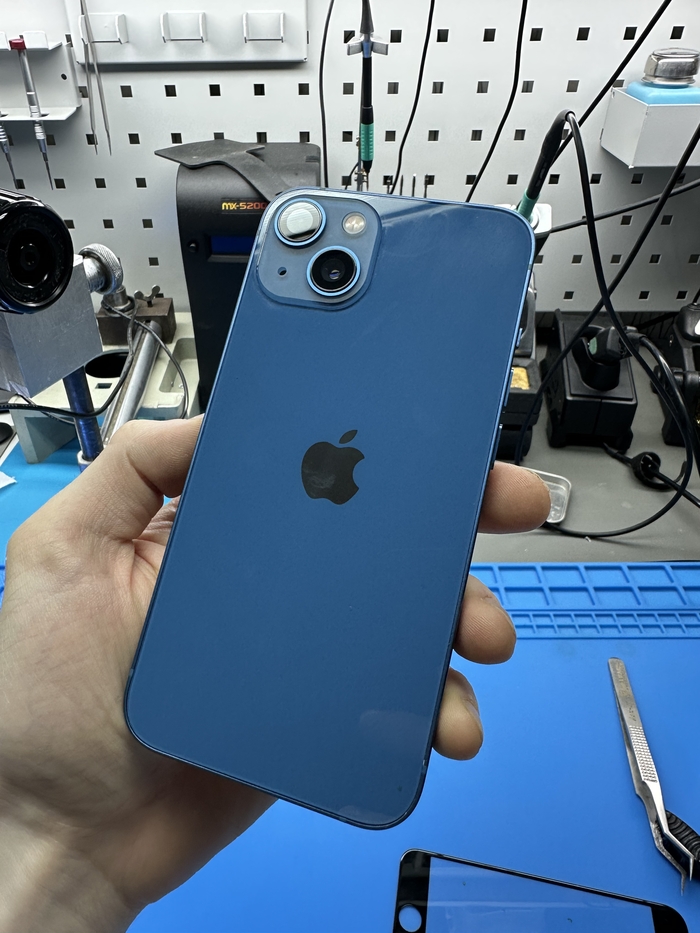

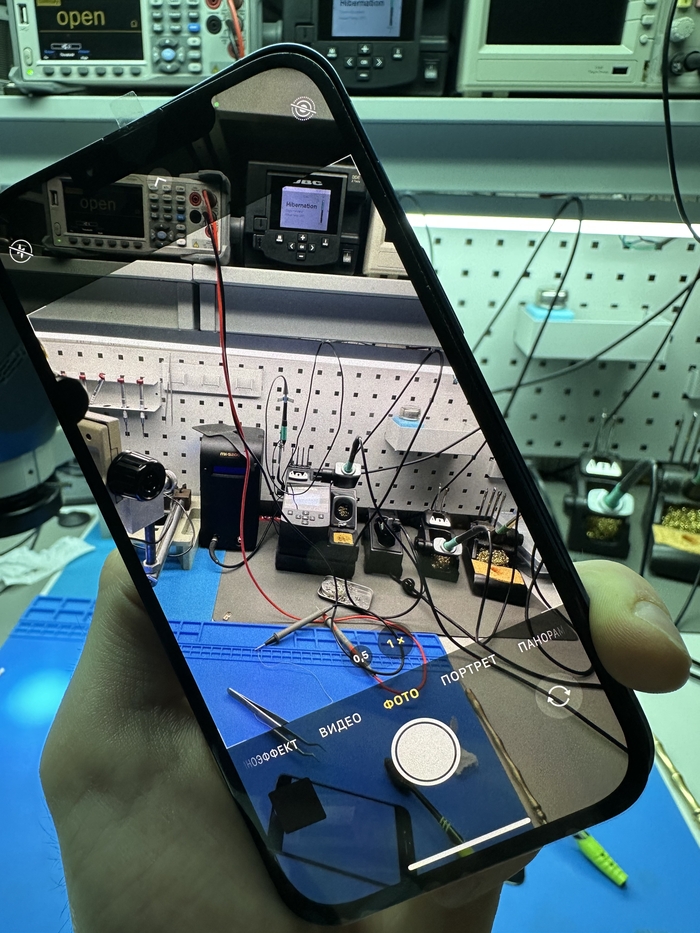

Ну, наконец-то, камеры заработали
И сеть и вафли живы, заглушки спасены от подкачки, в минус не вошёл😁
до свидания.
