В ответ на многочисленные просьбы читателей, высказанные после публикации о модернизации астротрекера, представляю детальное описание конструкции этого устройства для астрофотографии.
Основные компоненты и подготовка
Ранее я уже рассказывал об этом проекте, но сейчас постараюсь изложить всё более чётко и структурированно, сделав акцент на практических шагах и необходимых материалах для сборки.
Сердцем конструкции является реле времени 2РВМ. Это электромеханическое устройство, которое после доработки станет приводом для плавного вращения камеры.

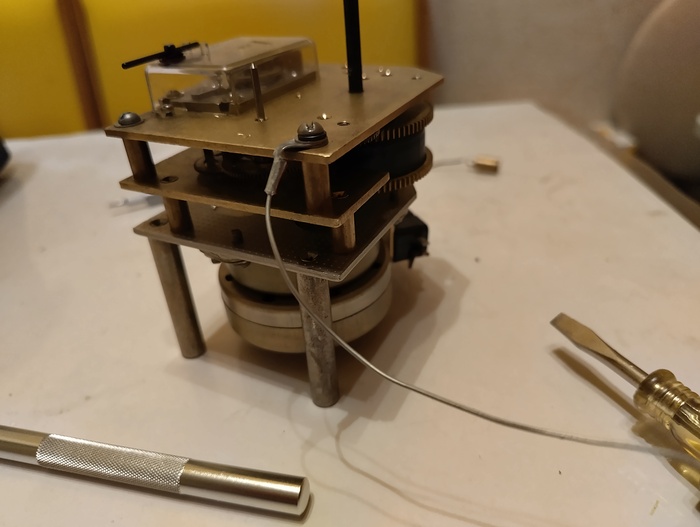

Первым делом необходимо разобрать реле, удалив всё лишнее: корпус, переключатели и программные механизмы. Нам нужен только базовый моторный блок с валом.
Следующий этап — токарные работы. Подготовленный узел нужно отнести токарю для изготовления переходной детали (сопла).
Ключевые моменты изготовления
Самое важное в этой детали — отверстие под вал диаметром 4 мм. Внешние размеры могут варьироваться, так как эта деталь будет вставляться в подшипник, который, в свою очередь, крепится на передней монтажной пластине. На иллюстрациях видно, что окончательная версия вала может отличаться от первоначального эскиза.
Использование прозрачной панели позволяет визуально контролировать работу спускового механизма с рычагом и корректором хода — это удобно для диагностики.
Сборка конструкции

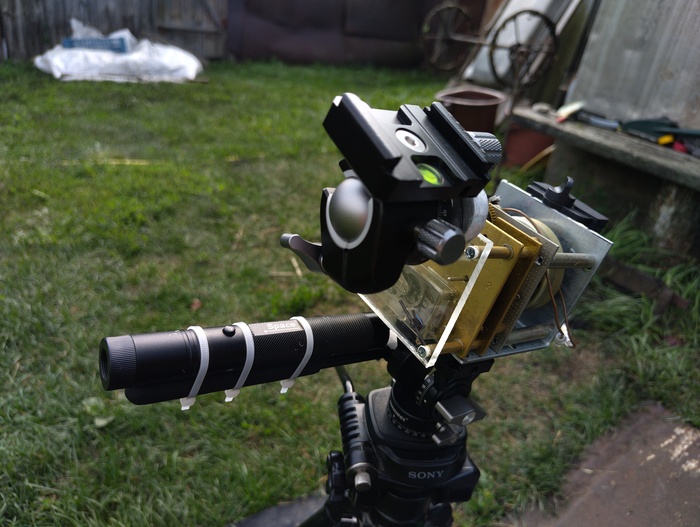

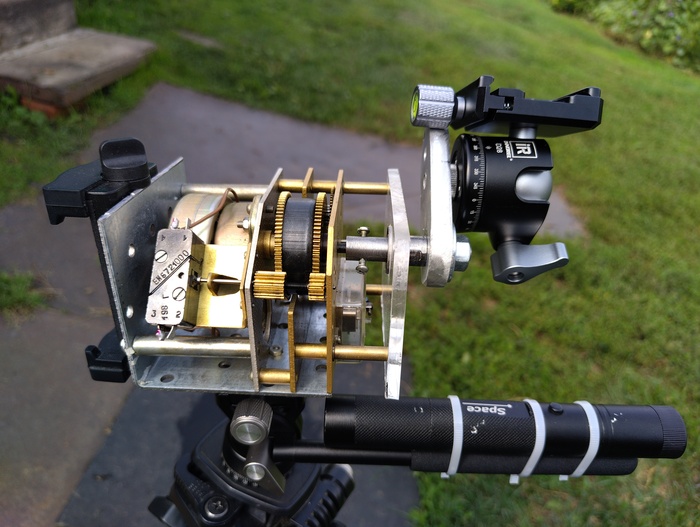

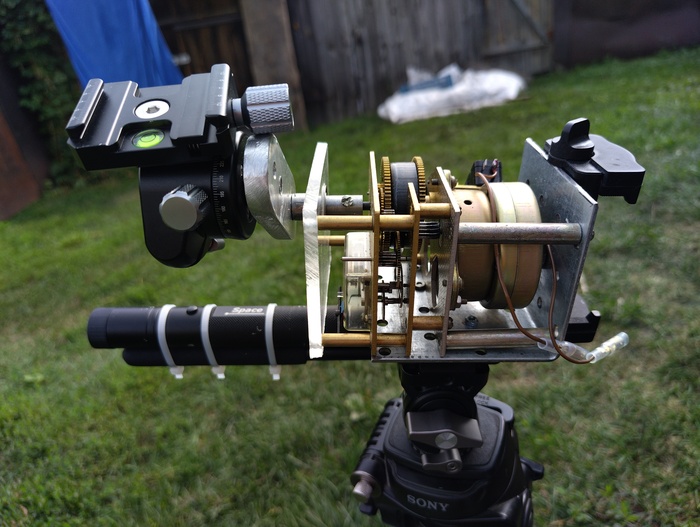

После изготовления всех деталей можно приступать к сборке. В результате должна получиться компактная механическая система.
Пластина для крепления шаровой головки (а следовательно, и камеры) изготавливается из алюминия толщиной 6-8 мм. Конкретные размеры и форма остаются на усмотрение мастера.
Обратите внимание: Хорошо заметный лунный кратер Прокл 2 августа 2022 года.
Необходимая фурнитура и доработки
Для монтажа всей системы на штатив потребуется специальный кронштейн, например, такой: https://www.chipdip.ru/product0/8017906058. Это основа, к которой крепятся и трекер, и штативная головка.
Основание можно изготовить из готовой промышленной площадки. Главное — предусмотреть в ней отверстие с резьбой стандарта для фототехники: 1/4"-20 или, что предпочтительнее, 3/8"-16. Для нарезания такой дюймовой резьбы понадобится соответствующий метчик, который можно найти в крупных магазинах инструментов.
Вся конструктивная основа рекомендуется из металла, в идеале — алюминия, для оптимального соотношения прочности и веса.
Дополнительные опции для повышения точности
Базовый трекер готов. Однако его функциональность и точность можно значительно улучшить. Например, оснастив его экваториальным клином для более точной юстировки относительно полюса мира: https://sl.aliexpress.ru/p?key=Rlf73Ou.
Для системы наведения (юстировки по полюсу) в простейшем варианте достаточно лазерной указки. Более продвинутое решение — использование специального полюсного искателя: https://sl.aliexpress.ru/p?key=GKf73I3.
Альтернативный, но эффективный вариант — прикрепить к корпусу трекера небольшой монокуляр и использовать его в качестве видоискателя для наведения на Полярную звезду.
Эксплуатация и результаты
Примеры фотографий, сделанных с помощью этого трекера, можно найти в моём профиле. Для наглядности приведу их и здесь.
Важное примечание по эксплуатации: Заводной механизм приводится в действие подключением к сети 220 В (желательно через разъём для безопасности). Одного завода хватает на 48 часов работы. Заявленная точность хода составляет ±2 минуты при температуре +20°C. Устройство работоспособно в широком диапазоне условий: от -20°C до +50°C.
