Рабочая неделя начинается с очередной рубрики исторической техники из виртуального музея советской бытовой техники sovtech.su. Сегодня мы представим радиоприёмник типа 0,25 ГД-III-2 «Воронеж». Он выпускался Воронежским заводом «Универструд» с 1952 года. Радиоприёмник стал популярным, потому что это был простой и экономичный способ обеспечить жителей многоквартирного дома хоть каким-то радио. В отличие от радиоприёмника, радиоприёмник был очень простым — динамик, трансформатор и переменный резистор громкости. Это была простая и надёжная конструкция, и многие из них эксплуатировались до конца 1990-х годов.
Корпус изготовлен из карбида. В принципе, до 1960-х годов на рынке было не так много полимеров, поэтому корпус был изготовлен из карбида

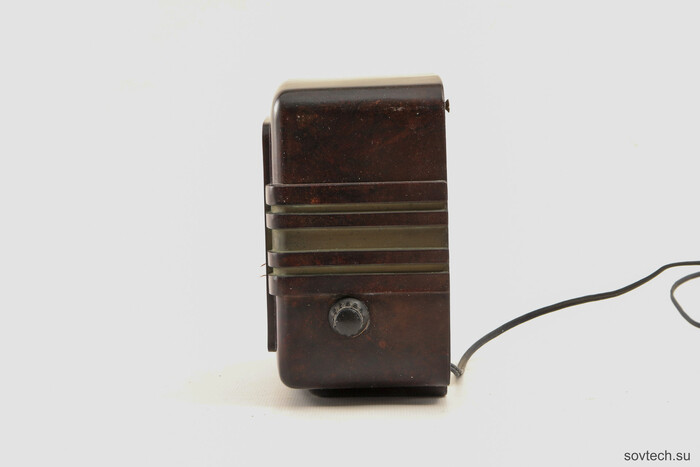

Дефект из наполнителя (фенольной смолы) заливается в форму. Затем прессуется, нагревается — смола полимеризуется и через некоторое время деталь можно снять. Благодаря этому процессу все оболочки имеют скосы, иначе деталь снять невозможно, что видно на боковой фотографии.
Хотя карболит выглядит красиво, термостойкий и вообще имеет много приятных свойств, он очень хрупкий. Если вы уроните радио, оно, скорее всего, разобьется. (Если вы склеиваете, вы можете добавить в клей наполнитель того же цвета, что и карболит, или даже отшлифовать части похожего изделия — это даст вам гораздо лучший результат, чем просто склеивание эпоксидкой)
Опилки часто используются в качестве наполнителя, поэтому «полировка старого корпуса» — плохая идея, и она только ухудшит его состояние.
Обратите внимание: Ретропонедельник №105 Сувенирная лампа "Космос".
Если он просто потерял блеск, используйте микрокристаллический воск. Если отделка полностью матовая, нанесите тонкий слой прозрачного лака.

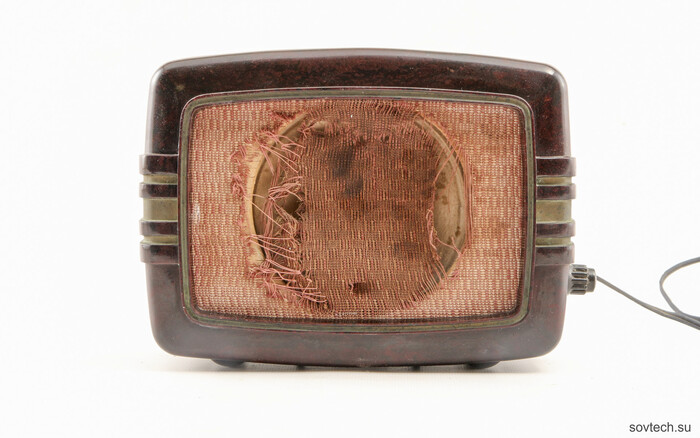

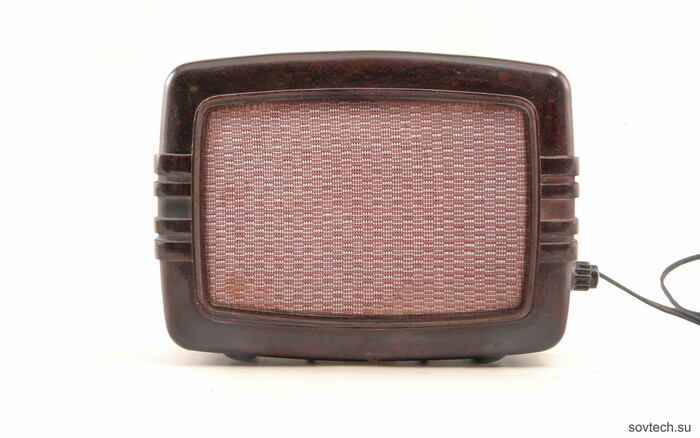

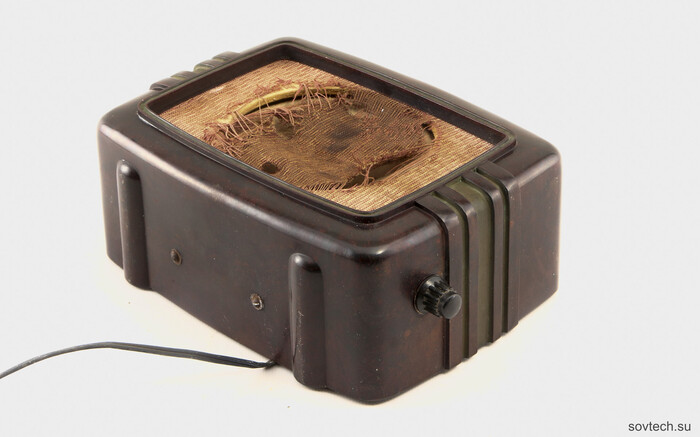

Передняя часть радиоприемника покрыта радиотканью — акустической тканью с рыхлой текстурой, которая пропускает звук, но при этом не теряет своей эстетичности. На фотографиях видно, что она в очень плохом состоянии. Даже если радиоприемник хранился в хороших условиях в течение полувека и ткань не была повреждена, она часто накапливает пыль и теряет свою прочность из-за воздействия света, а попытки ее почистить, скорее всего, приведут к новым повреждениям. Благодаря @AthosLaFere, вы можете представить, как бы выглядел радиоприемник, если бы ткань была целой:

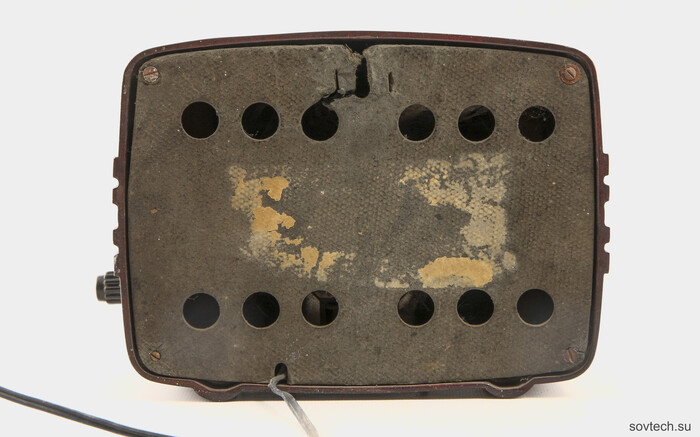

Задняя стенка типична для той эпохи — просто картон. Этикетка отсутствует:

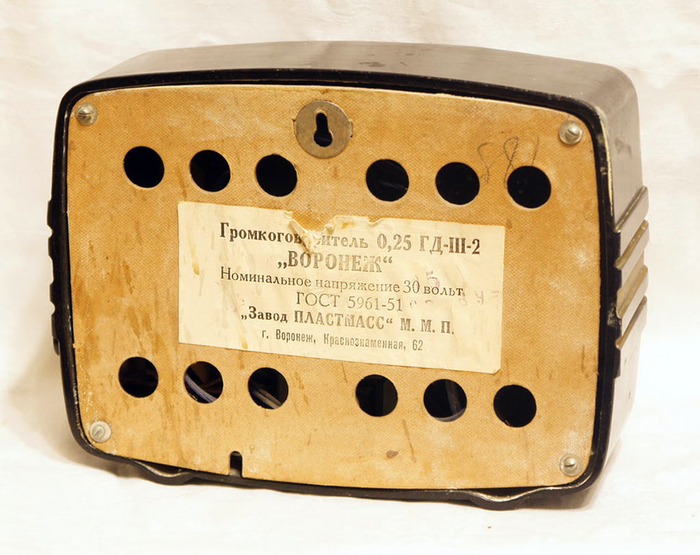

Фотографии из интернета:

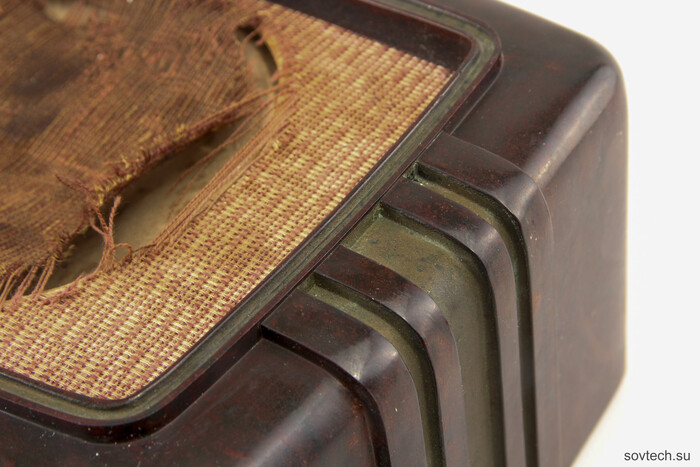

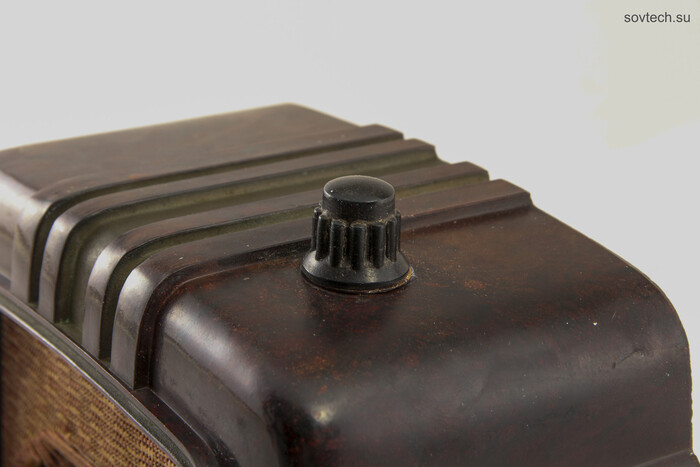

Канавки окрашены золотом

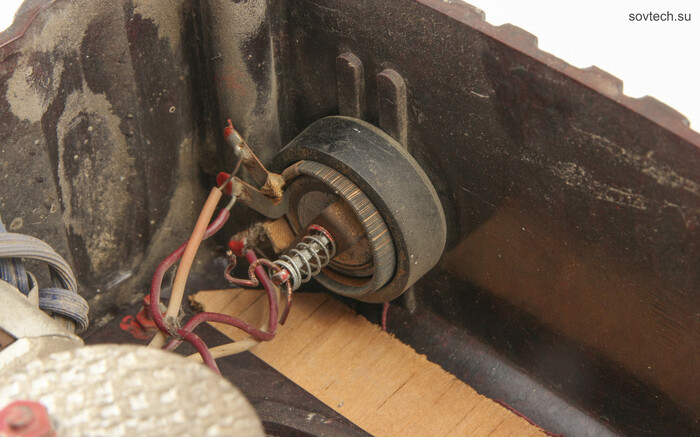

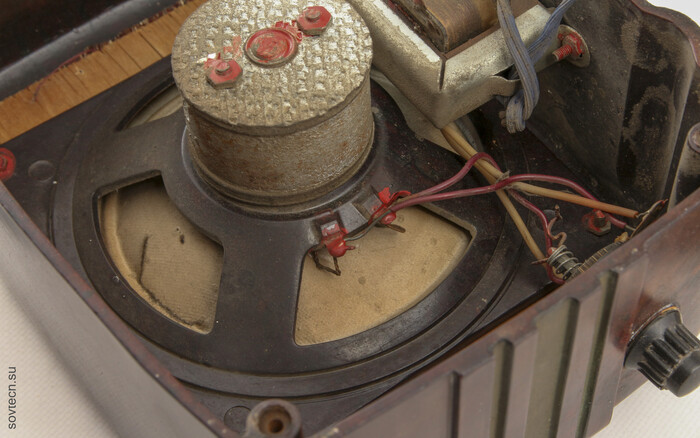

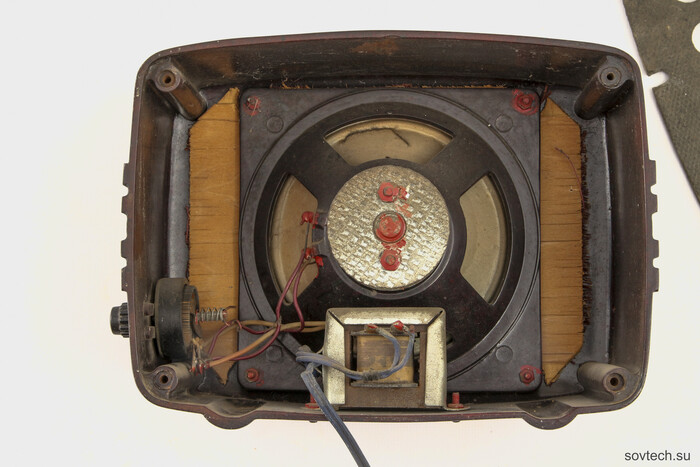

Корзина динамика также пластиковая. Еще одна интересная деталь — резистор регулировки громкости во вторичной обмотке трансформатора.
Думаю, этот резистор сделать проще, чем надежный переменный резистор из углерода 47К.
Эта радиорозетка прямоугольная, и мне внезапно захотелось вставить в нее ЖК-экран, поэтому я купил у китайского поставщика один нужного размера. Я думаю, что это очень интересно - эта радиорозетка по сути является медиацентром из 50-х годов. Я хотел сделать медиацентр таким же образом, но с некоторыми современными функциями - YouTube, интернет-радио и т д. К сожалению, лень взяла верх. Но я сделал кое-что, чтобы придать радиорозетке новый вид, и я дам вам знать, когда испытаю это.
Спасибо пользователю Pikabu @AthosLaFere за помощь с фотографиями!
