Прошло всего три года с тех пор, как я писал о простой глушилке из готовых модулей. Честно говоря, работала она плохо. Собирал я ее в основном ради развлечения. Но через некоторое время мне захотелось сделать глушилку с более широким диапазоном. Я поискал в интернете несколько проектов, но ничего подходящего не нашлось. Решил заказать и посмотреть, что есть у наших товарищей из Китая. Потратив около 50 долларов и подождав несколько недель, я наконец получил это чудо.

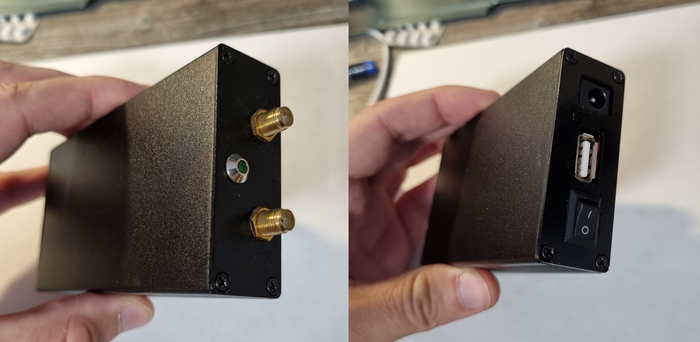

Стандартный корпус, две частоты, питание от внешнего источника 5В.

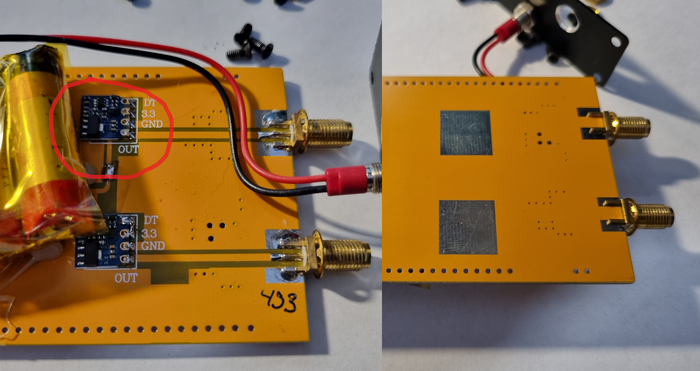

После тестирования, похоже, работает, и может застрять на барьере в 30 метрах. Это зависит от удачи. Давайте разберем его и посмотрим...

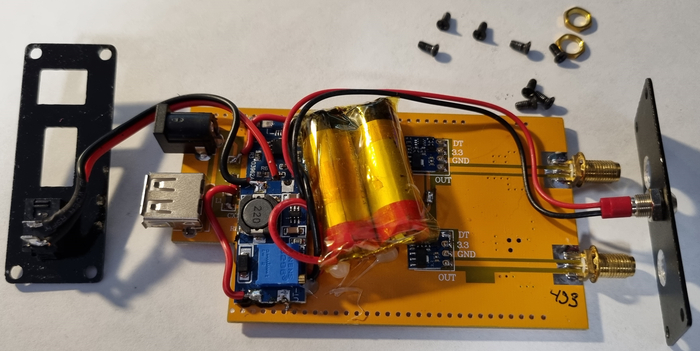

Я собрал автономный источник питания, используя несколько самодельных модулей.
Нас интересуют только модули и пусковые установки.

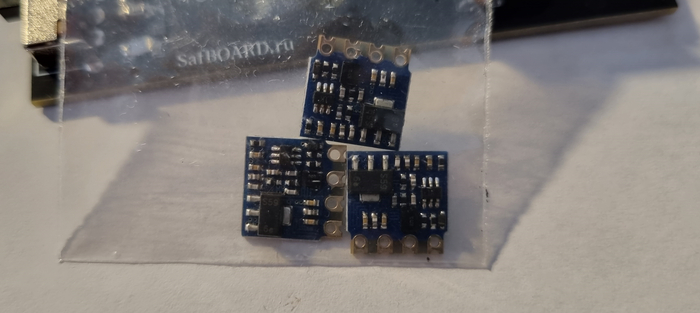

Они работают на частотах 315 и 433 МГц, обладают большой мощностью и обеспечивают большую дальность передачи.
Согласно китайской схеме, контакты данных замыкаются при 5 вольтах. Я поискал на Alibaba, нашел их и заказал. Интересно, что их можно запитать от 12 вольт, но они греются как адский котел. У меня была идея сделать такой самому, но с блэкджеком и без проституток. Я хотел иметь возможность запитать модуль в диапазоне 5-12 вольт без повышающего DC-DC преобразователя, который имеет большие потери и поэтому имеет тенденцию нагреваться.

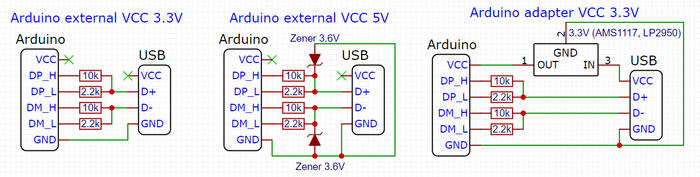

А что если использовать глушилку с повербанком, который поддерживает протокол QC? Тем более, что у Guyver очень хорошая библиотека для запроса нужной вам мощности.
Что может быть проще? Использование чужой готовой библиотеки

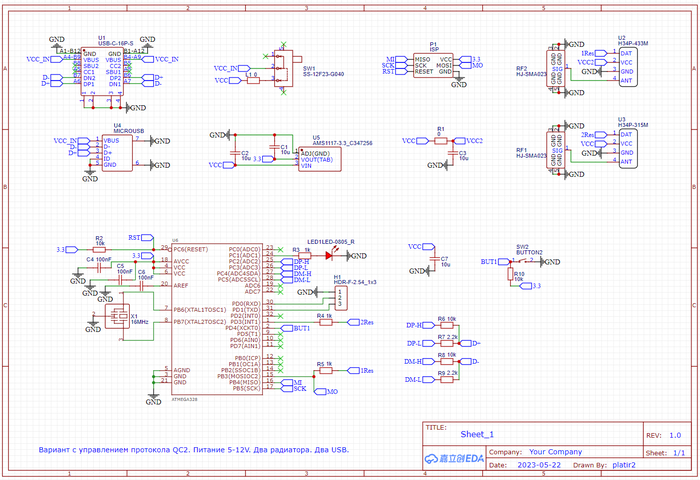

Я нарисовал схему и подготовил проект для заказа плат в Китае.
Похоже на это

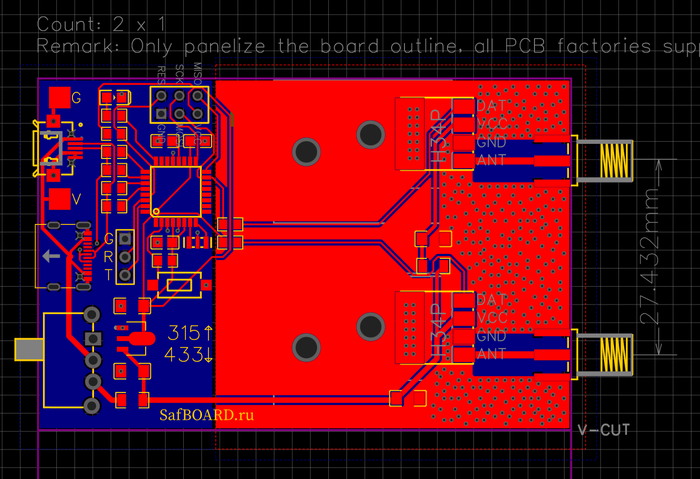

Не слишком ли вы переусердствуете с обработкой переходных отверстий?
Я даже пытался рассчитать волновое сопротивление пути и чуть не сошел с ума. В общем, я ходил с калькулятором и действовал в основном инстинктивно. Я отправил проект на завод и заказал недостающие детали.

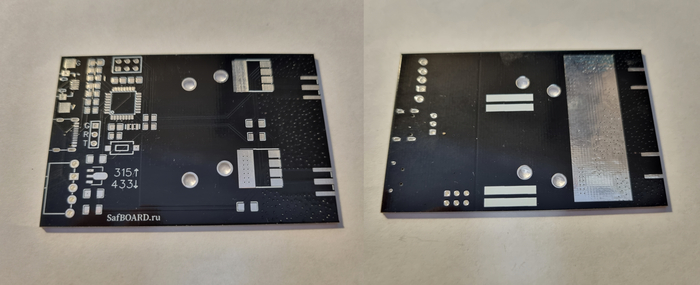

Черный цвет по-прежнему популярен

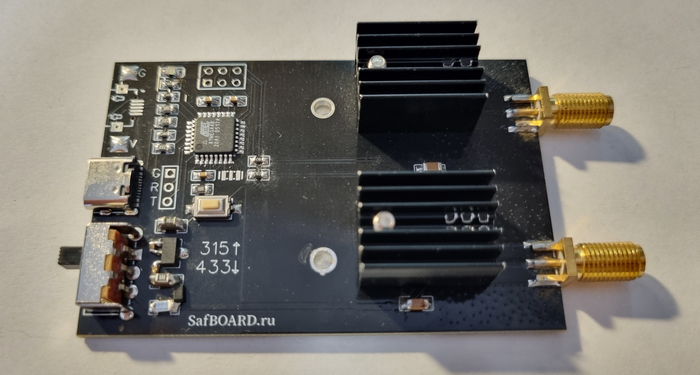

В качестве микроконтроллера я использовал Atmega 8. Плата максимально проста. Имеет место для установки двух модулей передатчика, кнопку, переключатель и порт USB для подключения повербанка.
Набросал простую функцию.
Обратите внимание: Стоимость этого удивительного аппарата приемлемая, составляет 579 евро, ведь устройства с защитой дорогие, их стоимость почти в два раза больше стоимости братских моделей.
Входное напряжение по умолчанию 5 В. Кнопка переключает режимы 9 В и 12 В. Единственный светодиодный индикатор мигает в зависимости от режима. Для экономии заряда батареи ATMEGA посылает на контакты данных модуля змеевидный сигнал с частотой около 1000 Гц. Практика показала, что в таком режиме модуль меньше нагревается и не влияет на дальность помех заграждения. Думал улучшить его программированием, но в итоге отказался.

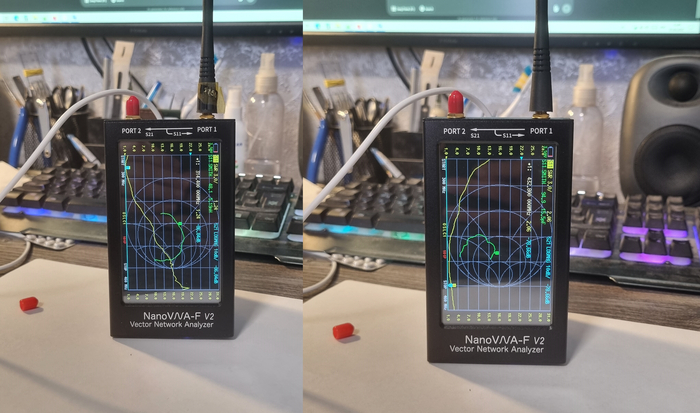

Векторный анализатор NanoVNA-F v2

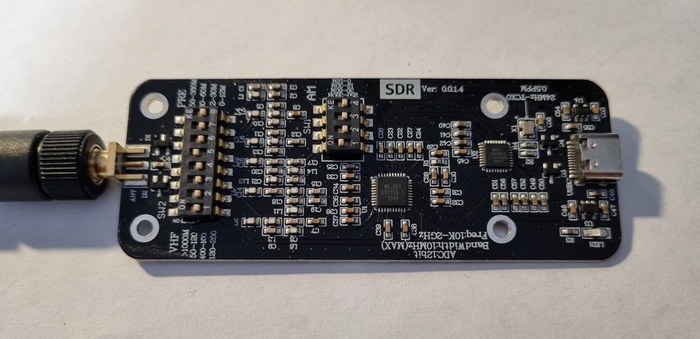

Я выбрал больше или меньше антенн, чтобы коэффициент стоячей волны (КСВ) был максимально близок к 1. Чтобы провести хотя бы приблизительные тесты и сравнить с китайской версией, я использовал SDR-приемник.
Некоторые SDR-приемники из Китая
Я провел небольшое сравнение, и расстояние от глушилки до приемника оказалось одинаковым.

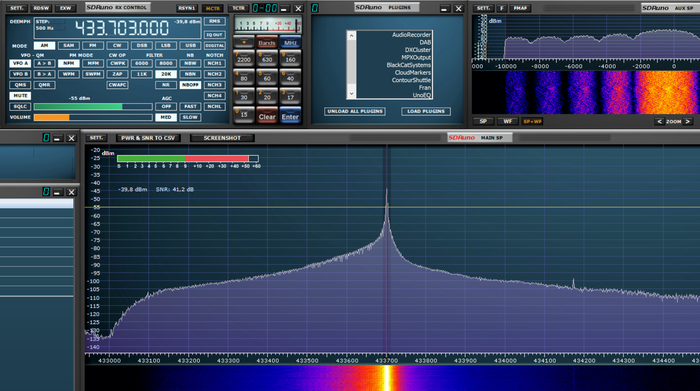

Китай, режим 5В
китай при напряжении 5 вольт показал рост на -40 дБм.

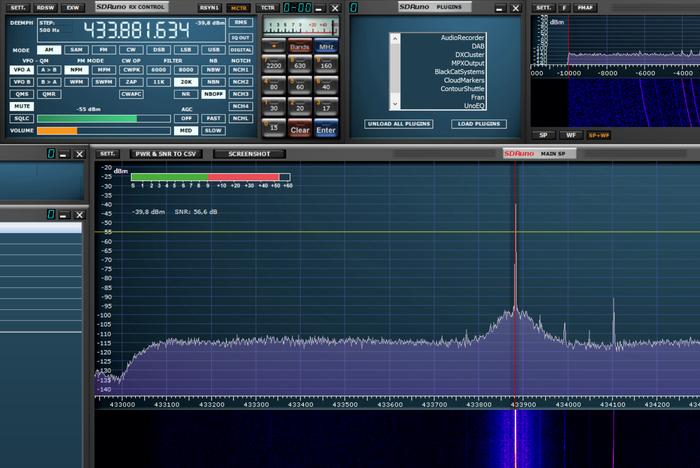

Мой, режим 5В
Я использовал источник питания на 5 вольт и получил тот же результат.

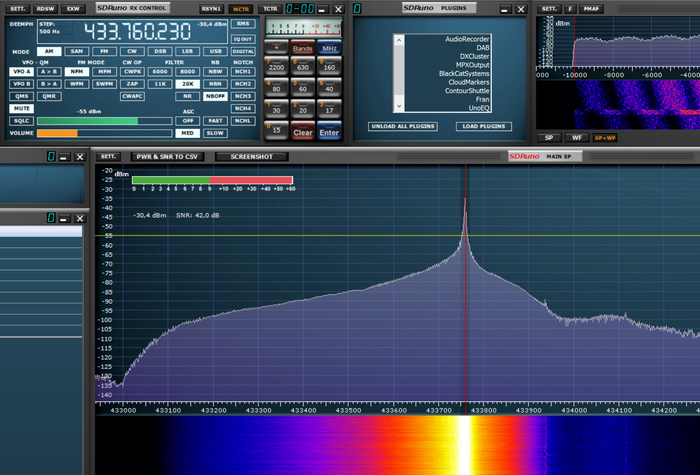

Мой, режим 12 вольт
если выбрать самый эффективный режим, то -30 дБм. Огромная разница (шкала логарифмическая). Такое ощущение, что шумоподавление у него намного лучше, чем у китайской версии. Радиатор почти не нагревается при использовании на максимальной мощности. Не помню, какое у него энергопотребление, но на 10+ часов, небольшого повербанка должно хватить. С точки зрения стоимости деталей, даже включая повербанк, он дешевле, чем готовая китайская версия.

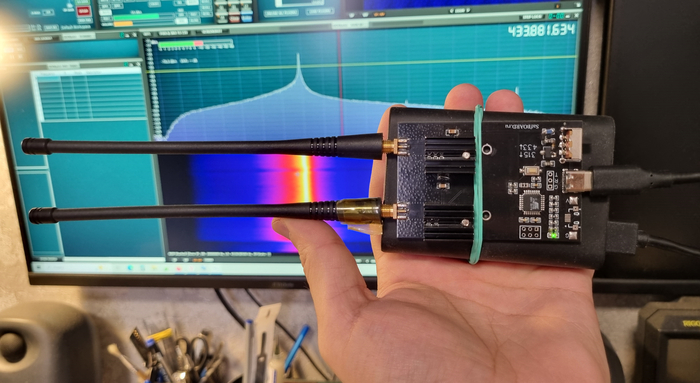

Это то, что я в итоге выбрал. Он отлично работает с сиренами, блокпостами и другими устройствами на правильных частотах. Я лично использовал его несколько раз, чтобы просто подшутить над друзьями. Даже если держать пульт близко к приемнику, машина не заводится.
Если кто-то захочет повторить, могу раздать несколько досок с набросками. Так будет проще задавать вопросы, ведь с конференции прошло уже два года.
PS: Напоминаю, что теоретически незаконно использовать глушилку такой мощности. Если вы включите ее и забудете выключить, плохой парень может найти вас и засунуть глушилку вам в задницу.
