Конструкция пистолета МСП обеспечивала беспрецедентный уровень эксплуатационной безопасности
Малогабаритный специальный пистолет (МСП) с патронами СП-3 в обоймах и штатной кобурой для скрытого ношения
Автор - научный редактор журнала «КАЛАШНИКОВ» Юрий Пономарёв
Малогабаритный специальный пистолет (МСП) под патрон СП-3 был принят на вооружение 24.08.72 г. приказом министра Обороны СССР № 145 и получил индекс 6П24. Разработанным по заказу КГБ пистолетом МСП вооружались специалисты спецслужб и бойцы разведподразделений армии. Некоторое количество пистолетов поставлялось вооружённым формированиям дружественных СССР стран.
Пистолет МСП разрабатывался под 7,62-мм патрон СП-3, чем и обусловлена его конструктивная схема. В свою очередь, при отработке патрона, одним из требований было обеспечить максимально похожий на штатный патрон внешний вид. Что и было успешно реализовано — 7,62-мм пуля позаимствованная от патрона обр. 1943 г. и гильза очень похожа на таковую этого же патрона.
7,62-мм патрон СП-3 только внешне похож на автоматный патрон 7,62х39. При воспламенении порохового заряда, перемещающийся по длине гильзы поршень выталкивает пулю. Фото Михаила Дегтярёва
Основным секретом СП-3 является наличие поршня в полости гильзы между пороховым зарядом и пулей. При воспламенении порохового заряда посредством накола капсюля-воспламенителя, перемещающийся по длине гильзы поршень выталкивает пулю, которая, пройдя короткий ствол (чуть более длины поршня) с шестью нарезами, стабилизируется на полёте.

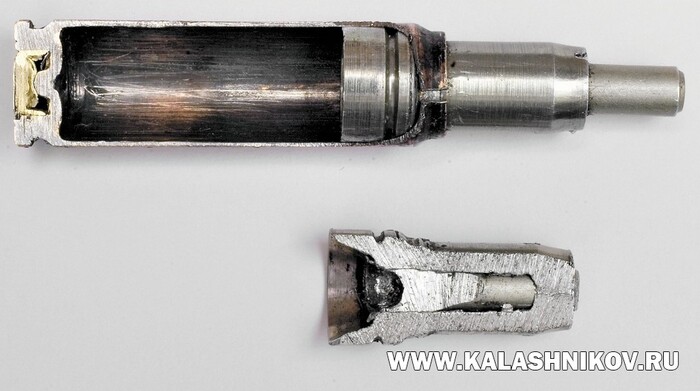

Разрезы гильзы и поршня патрона СП-3 после выстрела. Фото Михаила Дегтярёва
Движение поршня сопровождается пластической деформацией гильзы, которая становится практически цилиндрической, чем достигается обтюрация пороховых газов в полости гильзы (отсутствие их истечения в атмосферу и, как следствие, исключение звуковых колебаний, пламенности и дымности выстрела). Остаточное давление пороховых газов в стреляной гильзе 400-600 кгс/кв.см, которое постепенно снижается с течением времени.
Так как пуля получает максимальную скорость в момент максимальной скорости поршня и прохождение ею нарезного канала ствола сопровождается снижением её скорости, то для уменьшения влияния этого явления поршень состоит из двух деталей — собственно поршня и телескопически выдвигаемого штока.

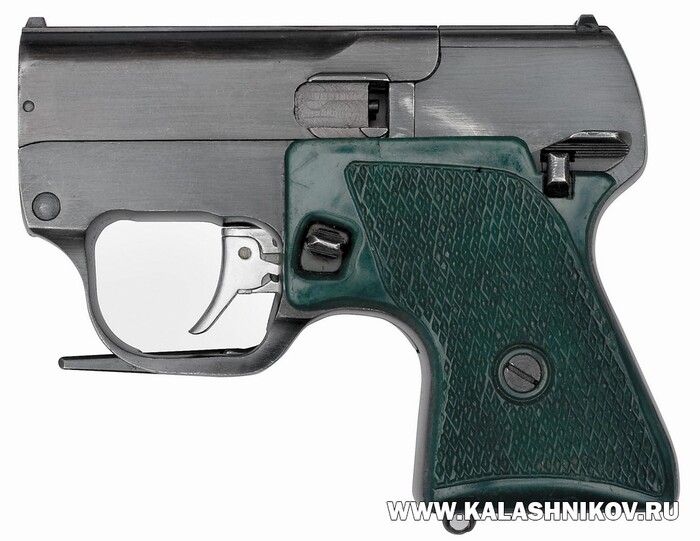

Малогабаритный специальный пистолет (МСП) без патронов. Вид слева. Фото Михаила Дегтярёва
Таким образом, пистолет МСП представляет собой оружие для бесшумной и беспламенной стрельбы. Стрельба сопровождается только отчётливо слышными щелчками от ударов курков по ударникам.
Конструкция пистолета чрезвычайно близка к конструкции «вертикалки» — бокфлинта:
— откидной (вверх) блок стволов; запирание блока стволов на подствольный крюк и фиксирующий вырез блока на выступ рамки; наличие двух экстракторов, действующих через рычаги при открывании блока; разделительные бойки и наличие двух курков и двух цилиндрических боевых пружин; отбой курка и наличие на нём предохранительного взвода; блокировка спусковой тяги рычажным предохранителем.

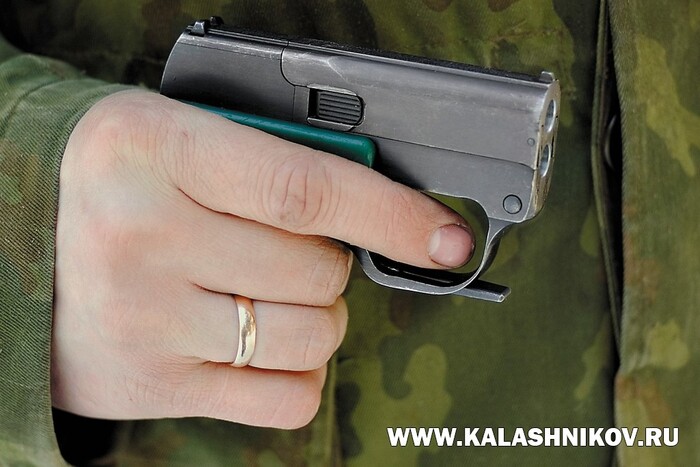

Благодаря скромным габаритам МСП отлично приспособлен для скрытого ношения как в штатной кобуре, так и практически в любом кармане одежды. Фото Михаила Дегтярёва
Вместе с тем есть и различия в работе механизмов, так, вследствие различия геометрии гильзы и патронника, патроны в требуемом для надёжного разбития капсюля-воспламенителя положении фиксируются обоймой на которую, в свою очередь, воздействуют экстракторы осуществляя предварительный сдвиг обоймы со стреляными гильзами.
Так как пластическая деформация гильзы весьма значительна, то и усилие открывания блока стволов может достигать 12 кгс. В связи с этим, чтобы не увеличить его до неприемлемых величин взведение курков производится специальным рычагом взведения, расположенным в нижней части спусковой скобы, который после его отпускания возвращается в исходное положение под действием специальной пружины.
Поскольку предохранитель от случайного выстрела блокирует спусковую тягу, то заряжание пистолета и взведение курков может производиться в любом его положении.
Заряжание пистолета МСП обоймой с двумя патронами СП-3. Фото Михаила Дегтярёва
Схема работы УСМ, при первом нажатии на спусковой крючок левый курок ударяет по нижнему ударнику, при втором нажатии правый — по верхнему. При первом нажатии на спусковой крючок (Ил. I) спусковая тяга (1) скользя по горизонтальной поверхности выступа левого курка (2) взаимодействует с верхним плечом шептала (Ил. II поз. 3) при повороте которого боевой взвод шептала выходит из под боевого взвода курка (4).

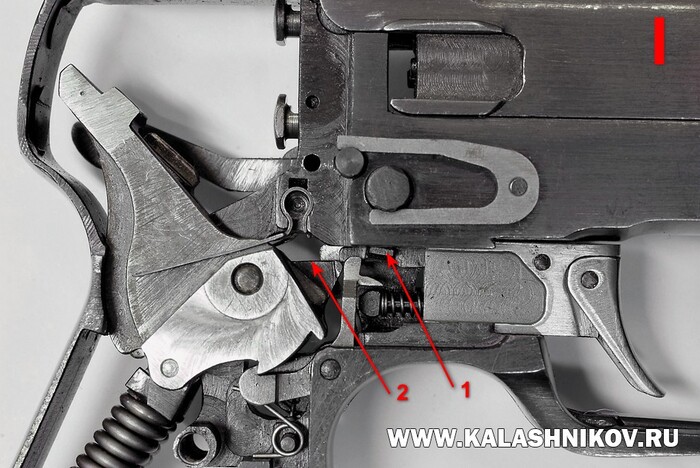

Ил. I.
Обратите внимание: Бесшумный автомат Калашникова для Армии России, АК-9. Почему его не приняли на вооружение?.
Ударно спусковой механизм МСП. Фото Михаила ДегтярёваПри повороте левого курка его горизонтальная площадка поворачивается и даёт возможность спусковой тяге под действием пружины опуститься вниз (Ил. III поз. 1) обеспечивая её взаимодействие с правым шепталом.

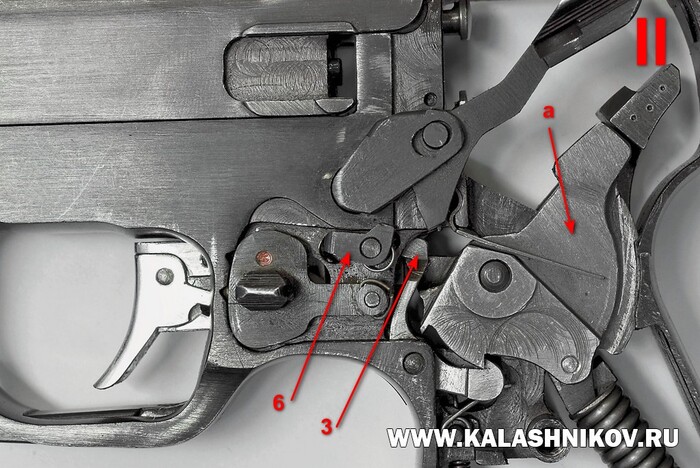

Ил. II. Фото Михаила Дегтярёва
Так как пробитие капсюля-воспламенителя бойком ударника при такой конструктивной схеме патрона недопустимо, то ударники очень «ажурны» и легки, а удары по ним осуществляют внутренние выступы курков (Ил. III, поз. 3), а наружные выступы (поз. 4) служат для ограничения их поворота.

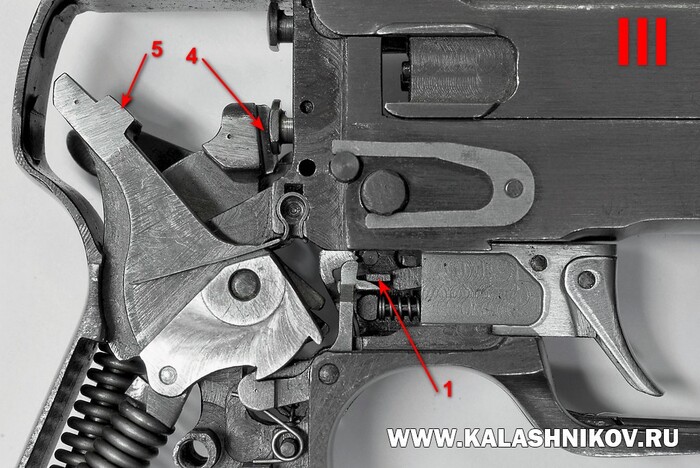

Ил. III. Фото Михаила Дегтярёва
Предохранителем от выстрела при незапертом блоке стволов является специальный подпружиненный рычаг (1) взаимодействующий с выступом замирающего рычага (2) (Ил. IV). В повёрнутом по часовой стрелке положении (Ил. II, поз. 5) он блокирует спусковую тягу.
Ил. IV. Фото Михаила Дегтярёва
Открытый прицел МСП позволяет ведение стрельбы на дальности до 25 метров и, как правило, не требует изменения заводской пристрелки. Тем не менее, имеется возможность перемещения целика по горизонту. Прицельная стрельба требует определённой тренировки из-за малой длины прицельной линии и «мелких» глубины прорези целика и высоты мушки, что особенно сказывается в условиях недостаточной освещённости.

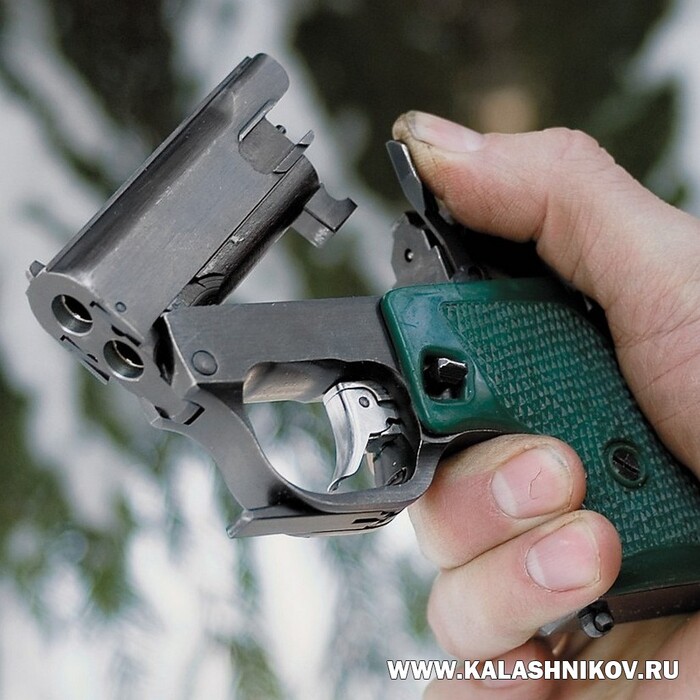

Для открывания блока стволов МСП необходимо выжать вверх рычаг на левой стороне оружия. Фото Михаила Дегтярёва
Гарантийный ресурс блока стволов составляет 1000 выстрелов (по 500 на ствол), хотя в реальности он намного выше из-за ненапряжённой баллистики и отсутствия воздействия на стенки канала ствола пороховых газов. Чистка пистолета сводится в основном к протирке чистой сухой ветошью и смазке тонким слоем масла каналов стволов, зеркала рамки в районе бойков, т. к. несмотря на двойное кернение капсюля (кольцевое и четырёхточечное) наблюдаются случаи просачивания пороховых газов по окружности капсюля (даже в этом случае давление в гильзе остаётся достаточно высоким, что может представлять определённую опасность при попытке её вскрытия).

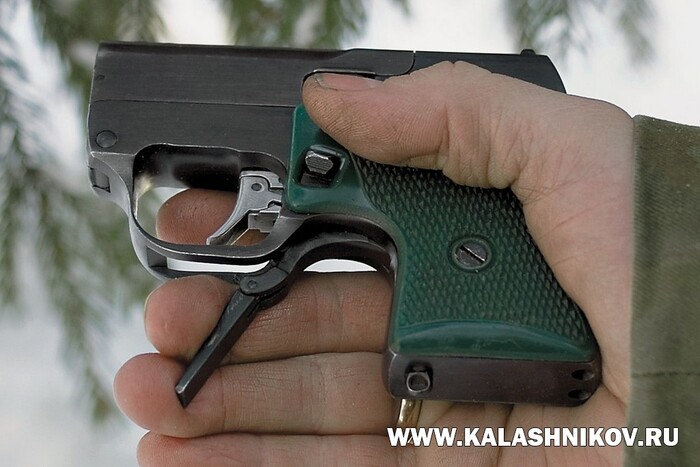

Перед применением МСП курки пистолета взводятся специальным рычагом. Фото Михаила Дегтярёва
Иногда наблюдаются случаи малозвучных выстрелов (шум на уровне выстрела из мелкокалиберной винтовки) сопровождаемых вылетом искр из дульного среза (фиксируются только в темноте) из-за прорыва пороховых газов между поршнем и гильзой, что, однако, допускается техническими условиями в объёме не более 5 %.

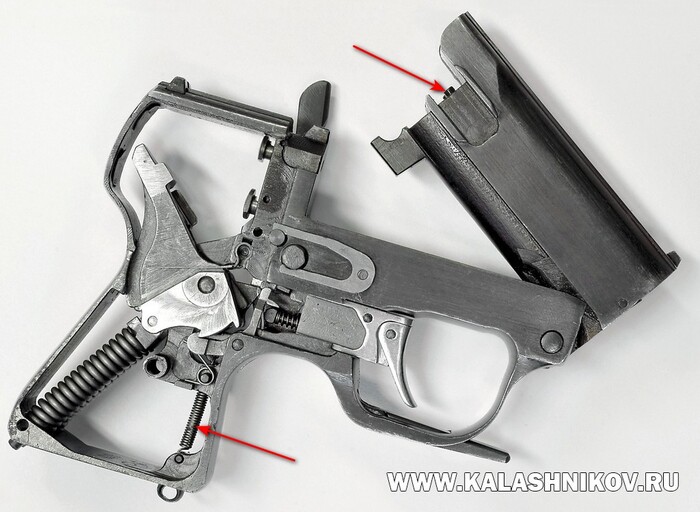

Пистолет МСП. Щёчки и боковые доски отделены. 1 – пружина рычага взведения; 2 – выдвинутый экстрактор. Фото Михаила Дегтярёва
Хотя пистолет функционирует безотказно и с совершенно обезжиренными деталями, рекомендуется производить смазку шарнира блока и осей УСМ (предварительно отделив щёчки) с помощью спички, окунаемой в оружейную или другую жидкую смазку. Так как пистолет часто переносится вне кобуры (прошивка которой не внушает мысли о её долговечности), излишки смазки могут испачкать одежду.
При разряжании пистолета после производства одного выстрела вновь зарядить его этой же обоймой не удастся — помешает деформированная стреляная гильза, которую надо извлечь из обоймы и заменить патроном.

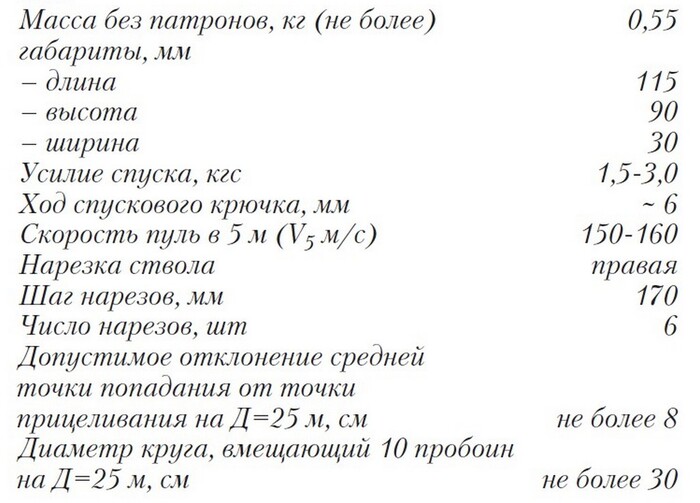

ТТХ 7,72-мм малогабаритного специального пистолета (МСП)
В целом пистолет вполне способен выполнять функции запасного, а при проведении спецопераций и основного образца оружия. Однако, следует учитывать, что пробивное действие пули очень незначительно — она хоть и пробивает 25-мм доску на дальностях до 50 метров, но 1,5 мм стальной лист не пробивает даже с 3 метров.

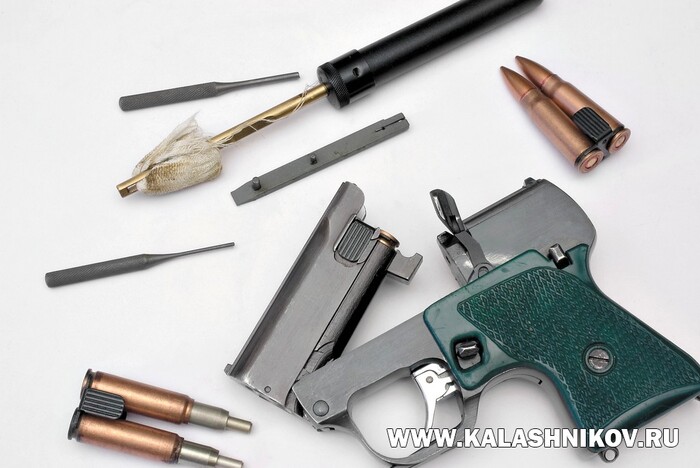

Малогабаритный специальный пистолет (МСП) с принадлежностью. Фото Михаила Дегтярёва
В настоящее время ни пистолет, ни патроны к нему не производятся. Конструкция пистолета могла бы стать базой для разработки оригинального охотничьего ружья, обладающего беспрецедентными характеристиками эксплуатационной безопасности.
