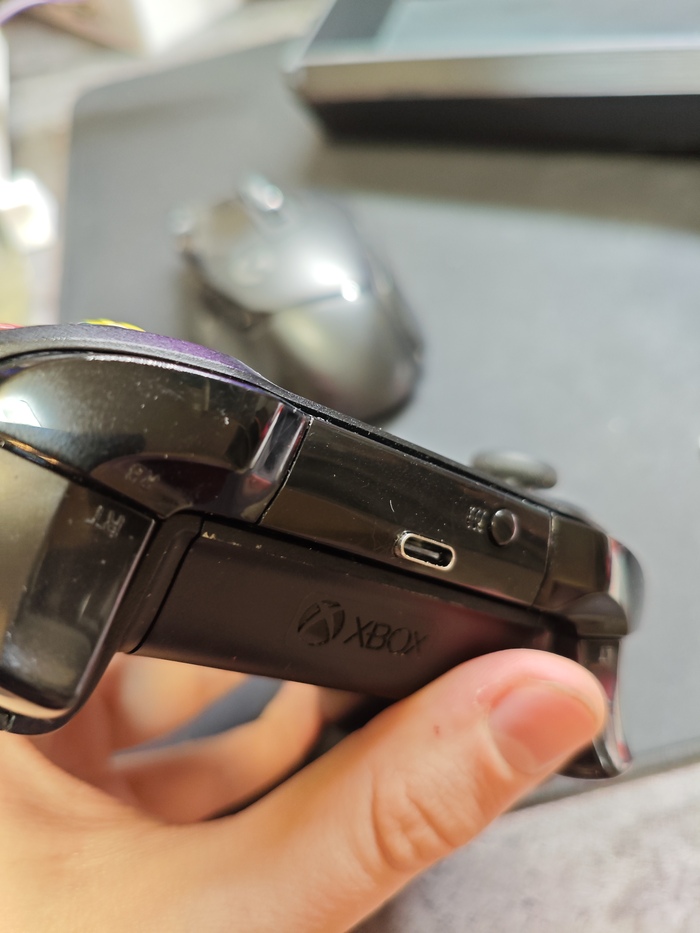

Окончательный результат
Я написал этот пост исключительно в обучающих целях, так как ничего похожего в Google я не нашел. Возможно, новичкам это покажется интересным. Я опишу это как можно подробнее.
Вам понадобится:
-
Крестовая отвертка (T8H, T6H)
-
железо
-
Паяльный или строительный фен для снятия микро USB
-
Проволока для пайки (подойдет окрашенная медная проволока 0,4 мм)
-
Термоплавкий клей
-
Соединители
первоначально контроллер имел микро-Б, который имел любопытное свойство выходить из строя через несколько лет из-за своей хрупкой конструкции. Вот что произошло по этой теме.
просто установить стандартный smd тип C не получится, так как у тех, у кого есть дата-кабель, 14 контактов, что неудобно в подключении (у тех, у кого 6 контактов - питание + CC, у тех, у кого 2 контакта - только питание)
Я нашел эти разъемы с монтажными пластинами на Alibaba
(На самом деле, увидев их, я решил их изменить, так как они имеют очень удобные геометрические формы и размеры):
Снимите переднюю панель (удобнее всего использовать горячий пинцет, крышку; но подойдет и широкий наконечник). После этого с помощью медной оплетки удалите остатки припоя в корпусе, так как он может вызывать помехи.
Я поддержу исследования кабелей Type-C-Type-C, если вам это нравится:
Установите резистор 5,1 кОм на R1 (размер 0603 подойдет хорошо)
Далее разберите игровой контроллер, чтобы достать геймпад.
Обратите внимание: Замена задней крышки на Xiaomi Redmi Note 8 Pro - 5 шагов.

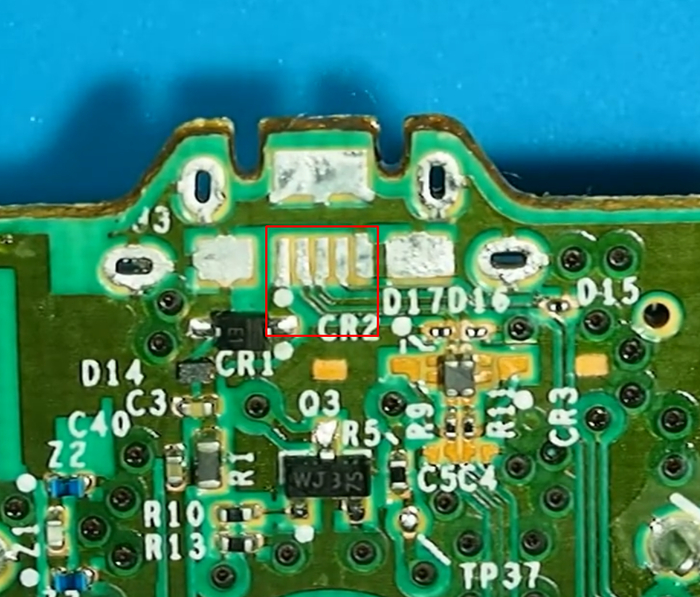

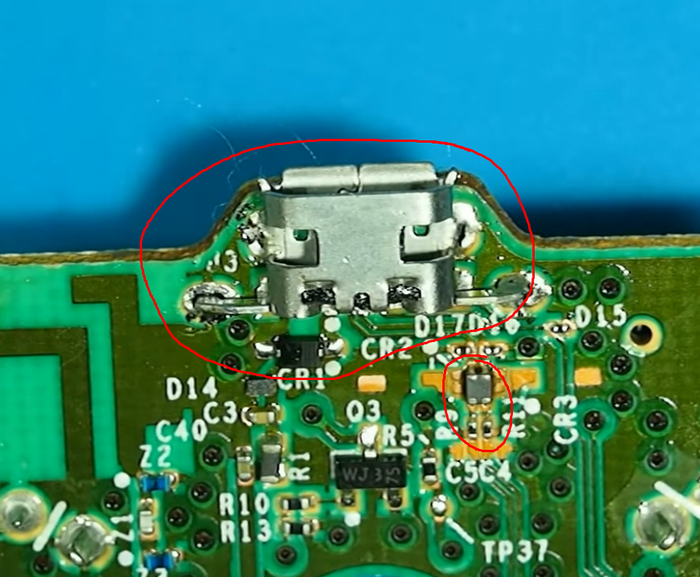

В Интернете много видео — я не буду их все описывать.Нам просто нужна плата с USB, из которой мы вынимаем разъем, стабилитрон и синфазный сигнал шины данных с резисторами
Эти компоненты необходимо удалить

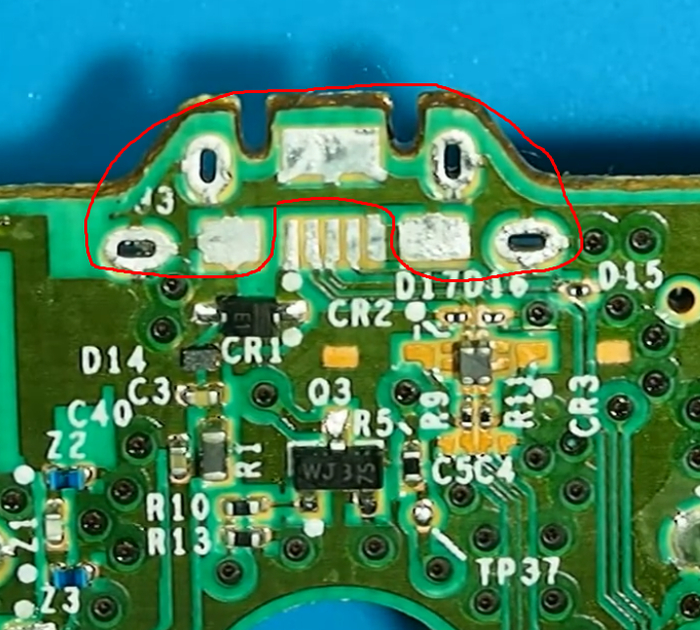

Очистите медь в этой области, чтобы избежать возможности короткого замыкания в корпусе C в будущем
Самый удобный метод — использовать скальпель
В этой области удалите излишки олова с помощью медной оплетки

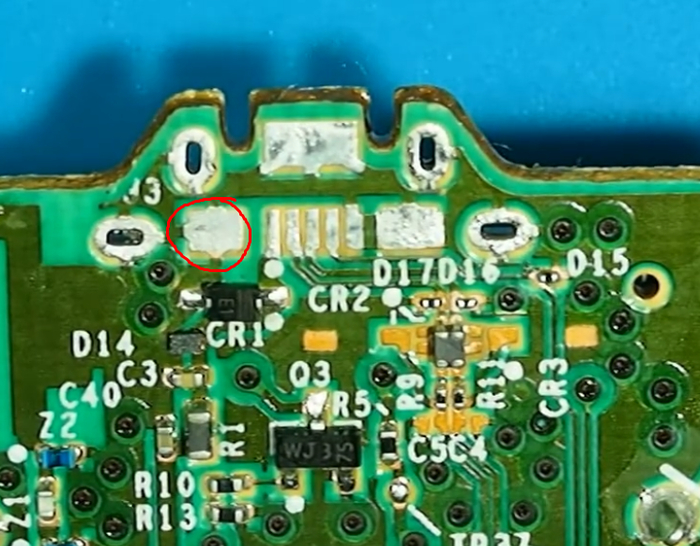

И сделайте полушар из припоя на одной из контактных площадок (как вам удобнее)
После этого припаяйте корпус к этой площадке, главное закрепить его симметрично и максимально ровно на ровной поверхности (см второе фото - можно затемнить, я так и сделал на втором геймпаде)
После выравнивания припаяйте его с обратной стороны к ближайшей контактной площадке, а затем к первой контактной площадке. Контакт должен быть максимально прочным.
Мы посадили их на эти коврики

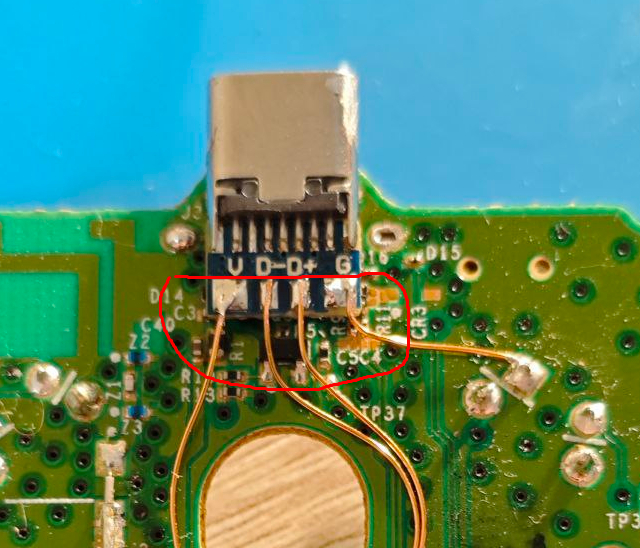

Далее припаиваем провода питания и данных к уже установленным разъемам.
Я сделал его из окрашенной медной проволоки 0,4 мм. При пайке разъема J1 лучше всего использовать максимально тонкое жало паяльника и обязательно использовать флюс. (Можно использовать флюс-гель Келлера)

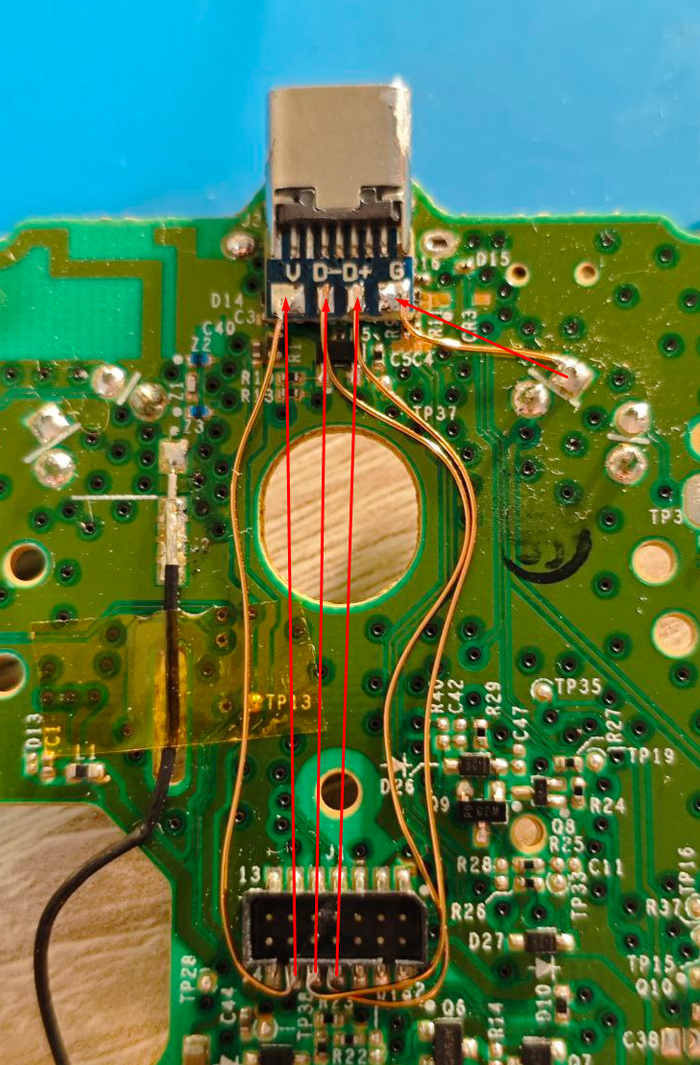

Смотрите стрелки на фото:
Сначала я не заметил двойного перекрытия и по ошибке спаял D- и D
Возьмите мультиметр и соберите все вместе:
-
+ и GND (V и G)
-
+ и D-
-
+ и D+
Если раздается какой-либо из этих звуковых сигналов, где-то произошло короткое замыкание.
Затем эта область была заполнена горячим клеем для укрепления конструкции и изоляции нашего продукта
Наливай сюда

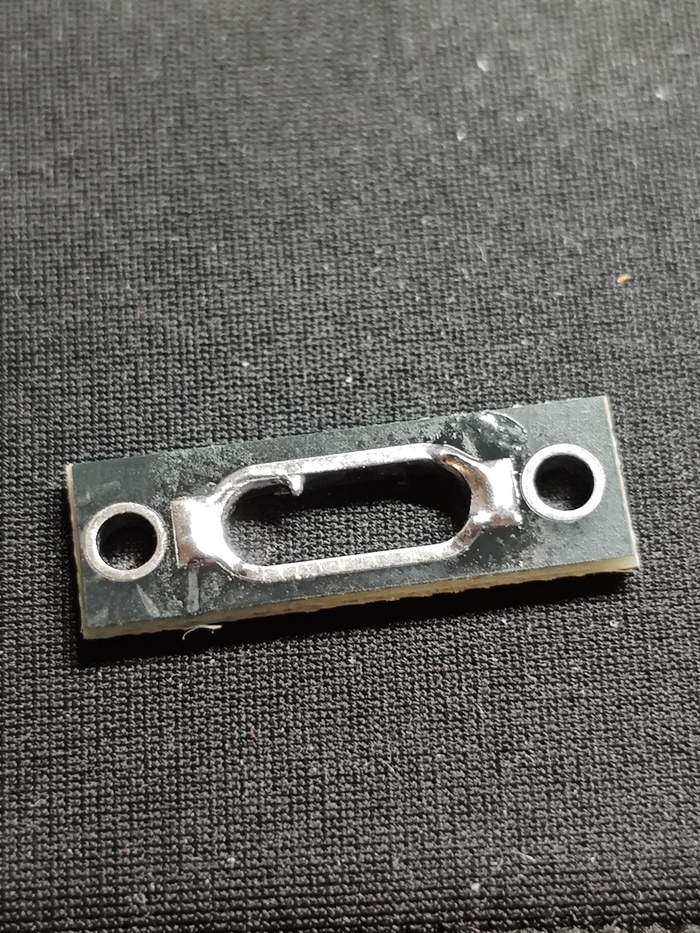

Остается только съемная крышка, в которой нужно сделать небольшие С-образные канавки на расстоянии 1 мм с каждого конца. Пока вы оттачиваете мастерство, попробуйте. Если вы не точный робот, я рекомендую оставить немного места.

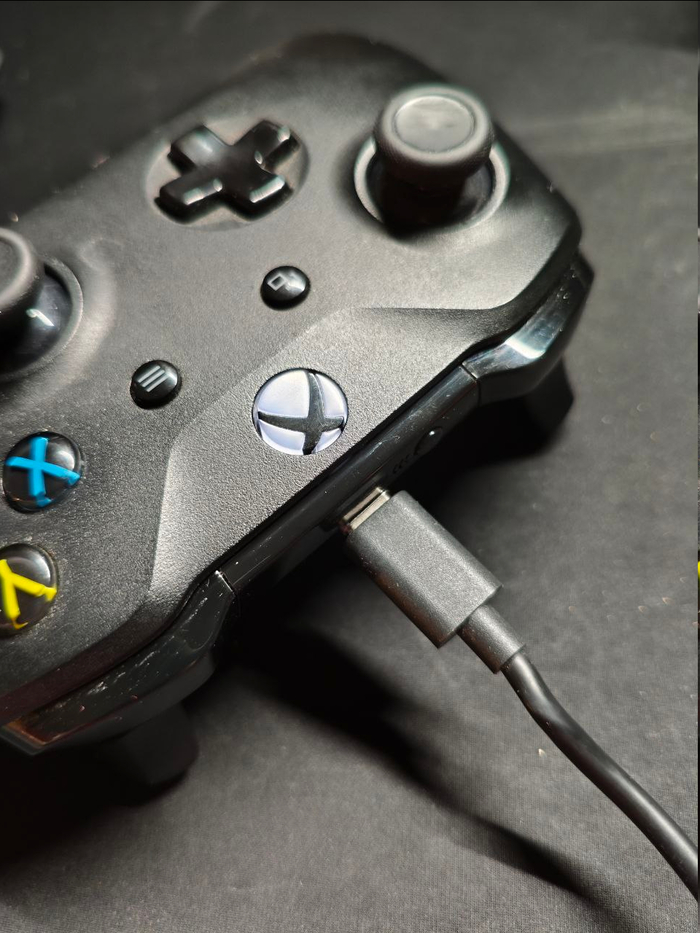

Вы можете соединить платы вместе и подключить их к компьютеру — геймпад должен быть обнаружен
После этого сборка производится в обратном порядке. Вы можете собой гордиться)
