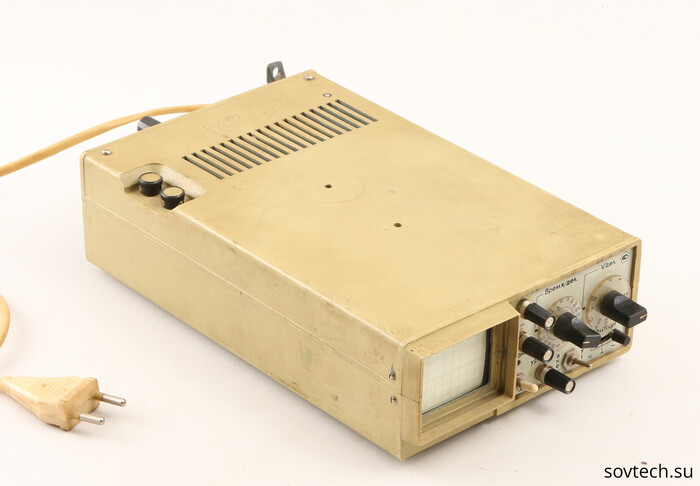

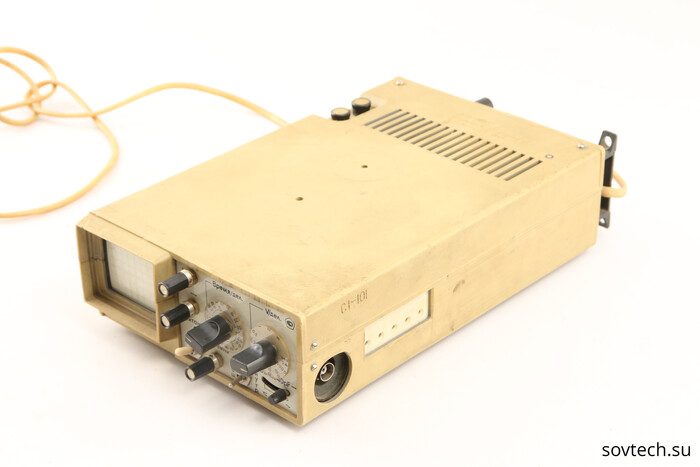

Новую рабочую неделю мы начинаем с прекрасного прибора — одного из самых маленьких советских осциллографов. Новым экспонатом нашего Виртуального музея советской бытовой техники стал осциллограф С1-101.

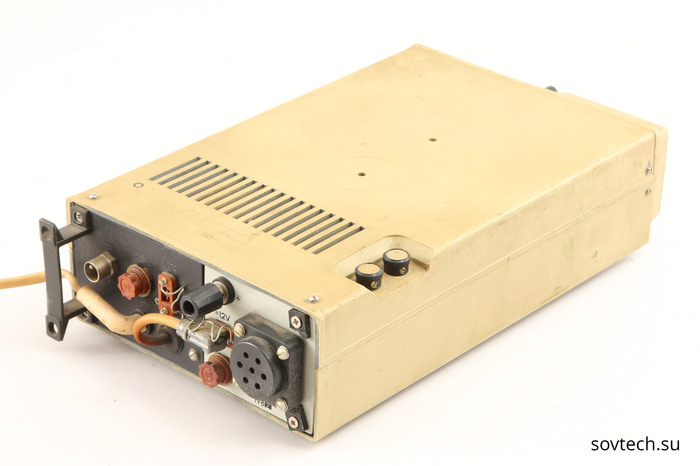

Может работать от 12 В.
Обратите внимание: Что меня бесит как фотографа.
Можно рассматривать сигналы до 5 МГц

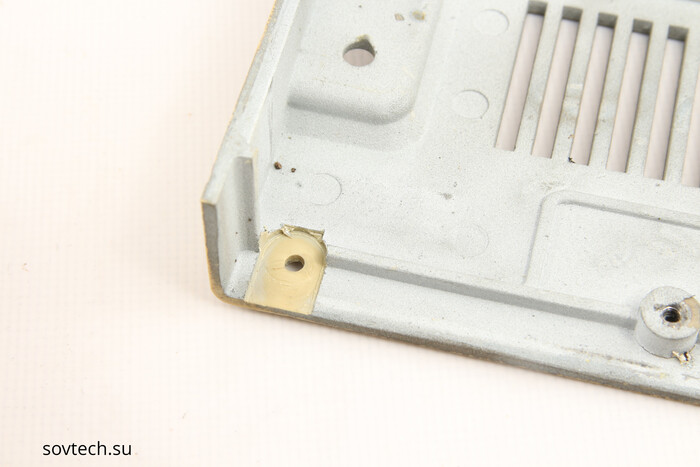

Внутренняя часть крышки покрыта металлическим покрытием, которое служит барьером от несанкционированного доступа.

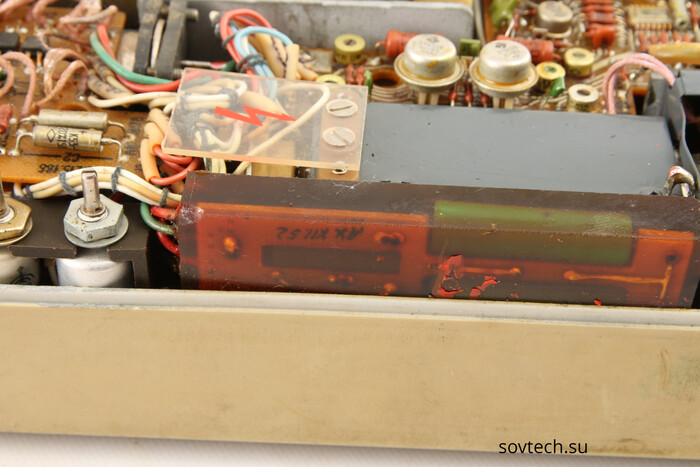

Деталь высокого давления заливается в куб силиконовым компаундом:

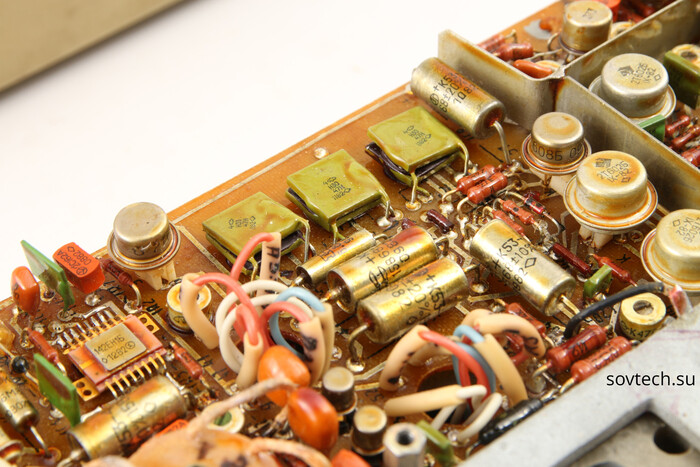

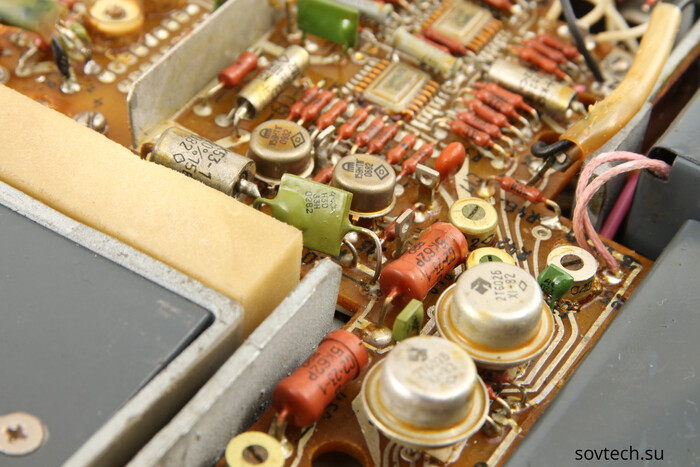

Проклятие советских технологий — золото и палладий в оправе. Множество оборудования было уничтожено из-за драгоценных металлов....

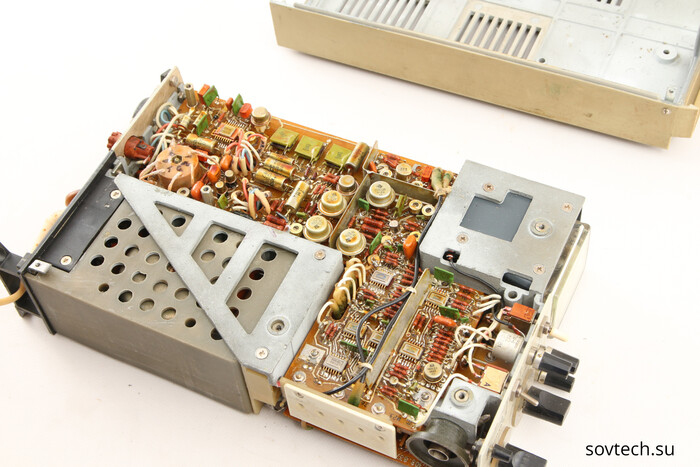

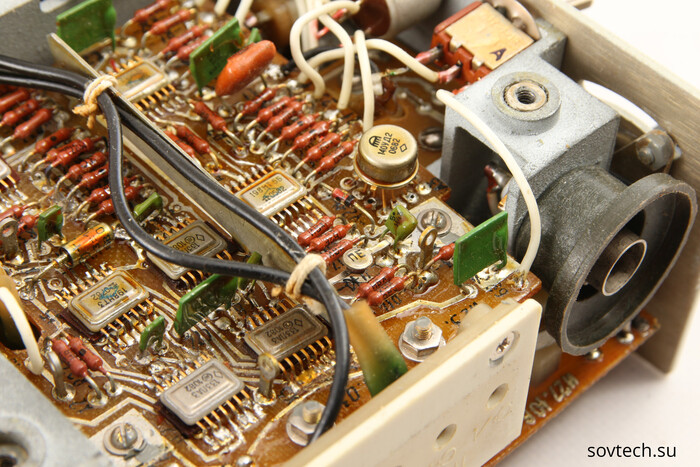

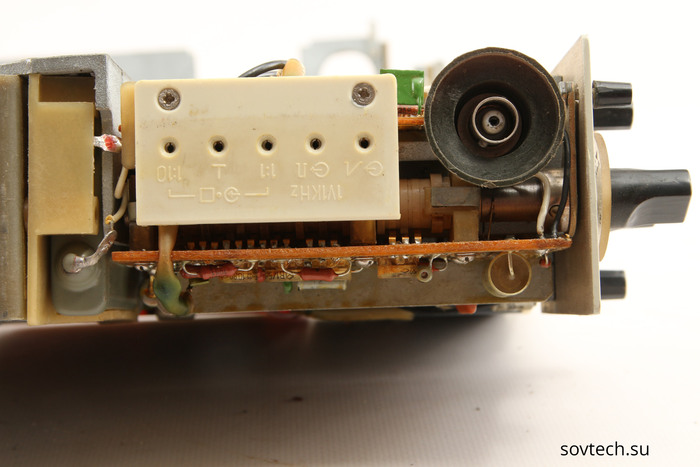

Также видны переключатель режимов, контакты, припаянные к печатной плате, и кулачковый барабан.

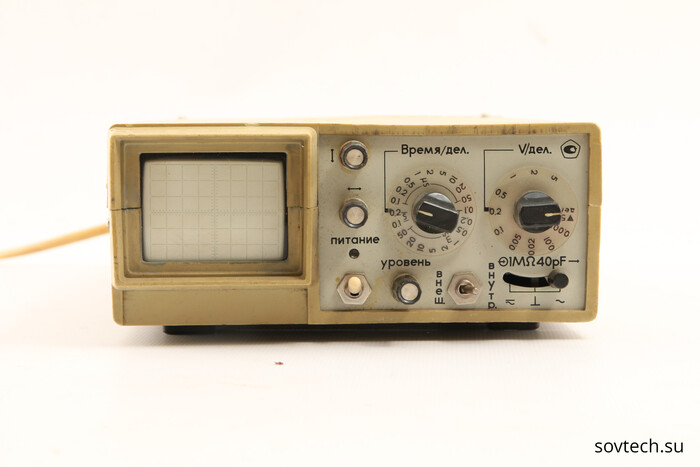

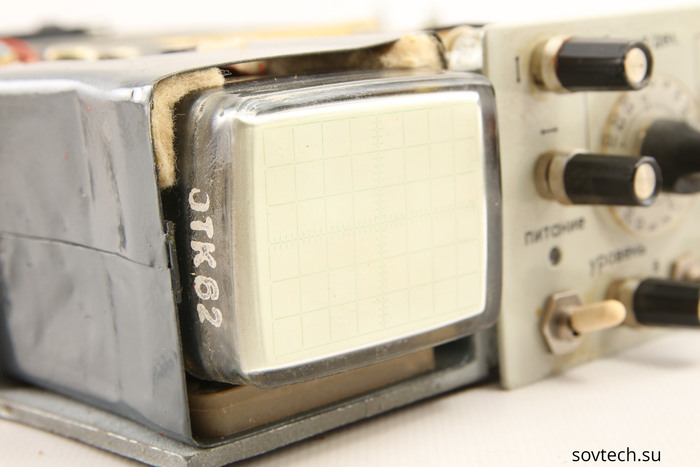

Экран с координатной сеткой
Для тех, кому удобнее, в профиле есть Telegram-канал. Выражаем благодарность Василию Швецову за предоставление выставки.
