Exakta Varex

Всем привет! После публикации сообщения о Varex VX со мной связался кто-то и попросил исправить примерно такую ​​же проблему. По словам владельца магазина, одна из штор стала поворачиваться медленнее.

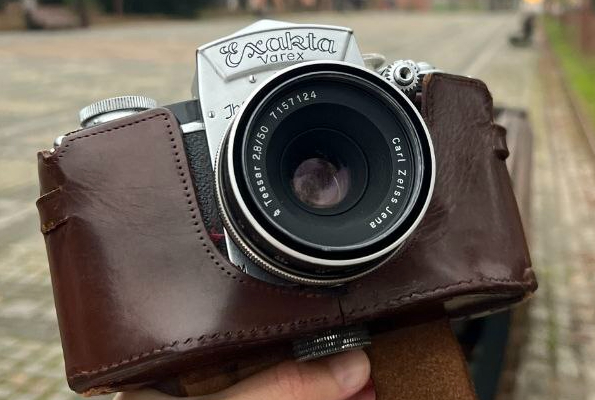

Какой красивый парень

Он сделал это фото

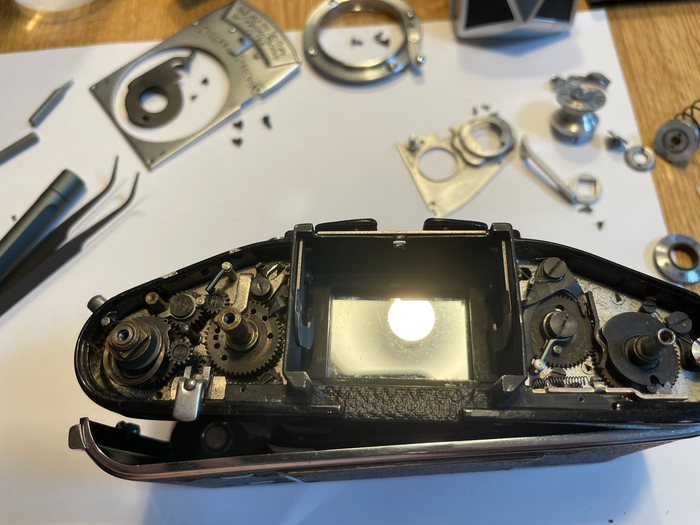

Сначала необходимо снять верхнюю крышку, чтобы увидеть внутренний механизм. Я думал, что это просто подняли занавеску, но при более близком рассмотрении обнаружилось, что был нарушен весь механизм, а не скорость.

Анализ на листке бумаги, потому что новый Canon F-1 (мой, а не клиента) взорвался на синем ковре, это были просто похороны. Если закончу, обязательно напишу об этом.

Поэтому я начал с того, что смазал все, что было подключено к шторке, и это не работало должным образом, вот и все. И снова мне пригодилось замедленное видео на моем телефоне. И проведите небольшой анализ размещения штор. Я даже спросил владельца, работает ли высокоскоростной затвор, и вот тогда я понял, что, должно быть, есть какие-то помехи. Вот что я заметил:

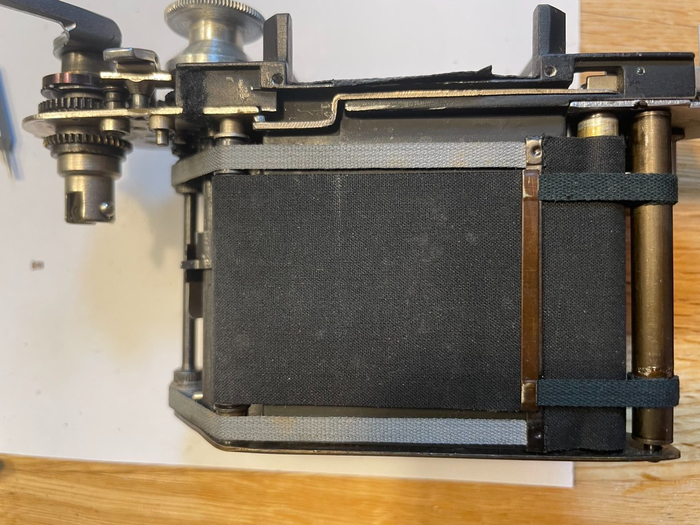

Полностью отпустите положение. Обратите внимание на положение фланца — есть даже зазор.

Расположен в начале рамы окна. Перекрытие лесов полное.

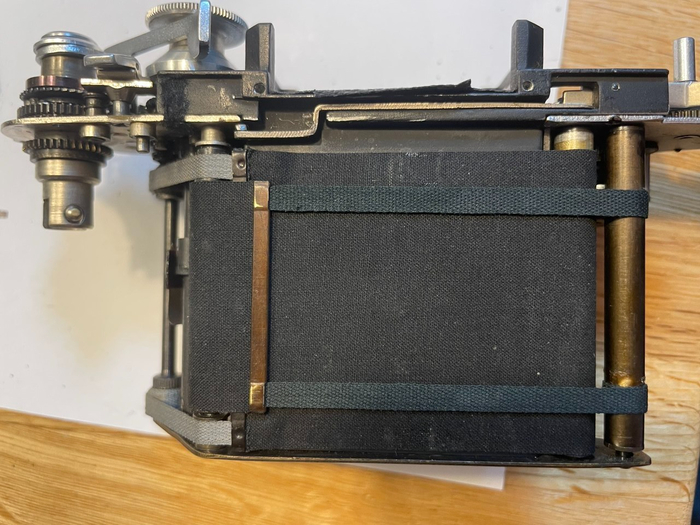

Полностью взведенное положение. Перекрытие деревьев довольно большое.

На самом деле, вот в чем причина. Exacta сконструирована таким образом, что ремень крепится к валу, но вместо одного оборота он совершает несколько оборотов. Таким образом, поворачивая ленту, можно регулировать расстояние, на которое перемещается одна из штор. У меня такое чувство, будто однажды ремни растянулись, и в оконной раме появилась щель. Они решили решить эту проблему, переместив вал, несущий эти полосы, на один зуб дальше. Учитывая увеличенную длину ленты, теперь она обвивает большее пространство, а значит, штора будет двигаться больше. (Помните формулу длины окружности из школы; она уже складывается).

Теперь позвольте мне объяснить, в чем проблема — принцип работы щелевых жалюзи заключается в регулировке зазора между шторами. Размер щели определяет экспозицию кадра. В этом и заключается его ключевое отличие от центрального затвора, который полностью открыт при любой выдержке. Здесь он полностью открывается только на 1/30. Позже появились камеры с выдержкой 1/60 и даже 1/90, при этом видоискатель был полностью открыт, что было необходимо для работы вспышки. Это достигается за счет скорости и точности штор.

Таким образом, в данном случае при короткой выдержке 1/1000 зазор, рассчитанный в механизме затвора, полностью перекрывается перекрытием шторки и становится нормальным только в конце кадра. Если вы создадите перекрытие в пределах допуска, перемещая оси, зазор станет слишком большим к концу кадра, что приведет к переэкспонированию половины кадра при коротких выдержках. Чтобы исправить это, ремни были развязаны, а некоторые из них срезаны, тем самым уменьшив расстояние, на которое фактически перемещается занавеска.

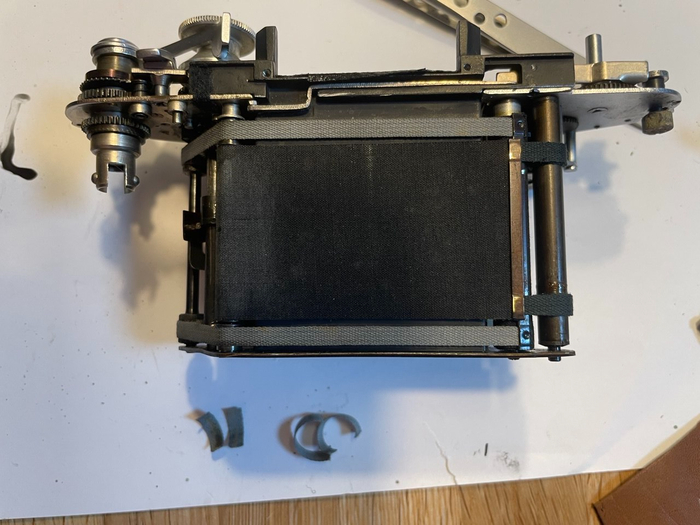

Вот результат.

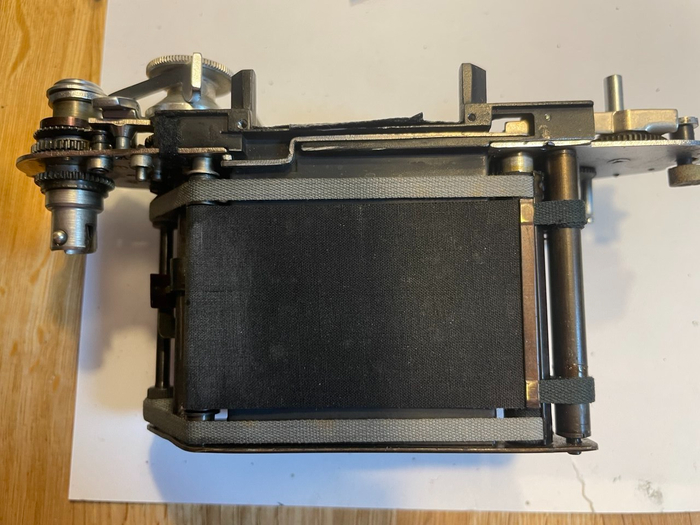

Снизу видна только перерезанная ленточка. Я резала в два этапа, пока не осталась довольна результатом.

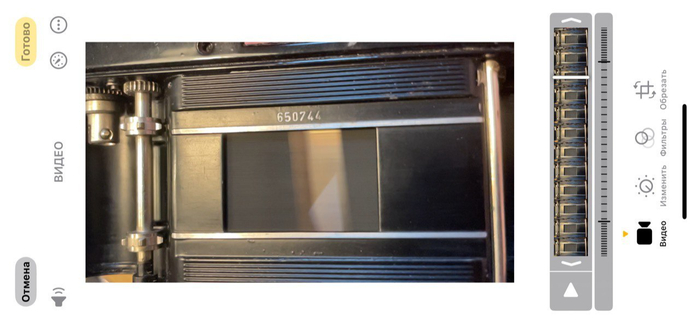

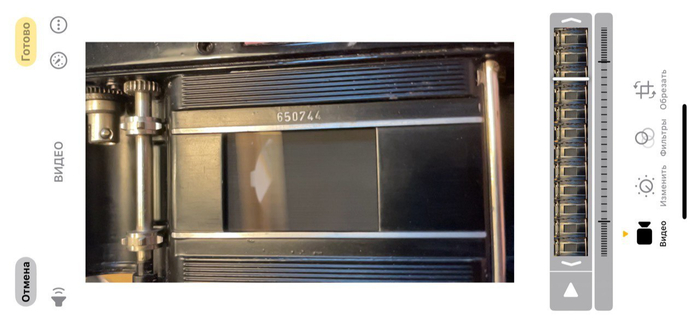

Теперь разница между началом и концом кадра настолько мала, насколько и должна быть. Ну, вот скриншот с замедленной съемкой в ​​начале и конце кадра

Этот угловой зазор возникает из-за того, что камера смартфона считывает кадр построчно.

Экстракт проверен и находится в пределах допуска. Конечно, у меня пока нет численного значения, но я также не вижу в этом никакого объективного смысла, и, конечно, я мог бы об этом написать, но это заняло бы много времени. Кстати, мне нравится Exacta, потому что она не требует большого натяжения пружин шторки, поэтому работает очень тихо.

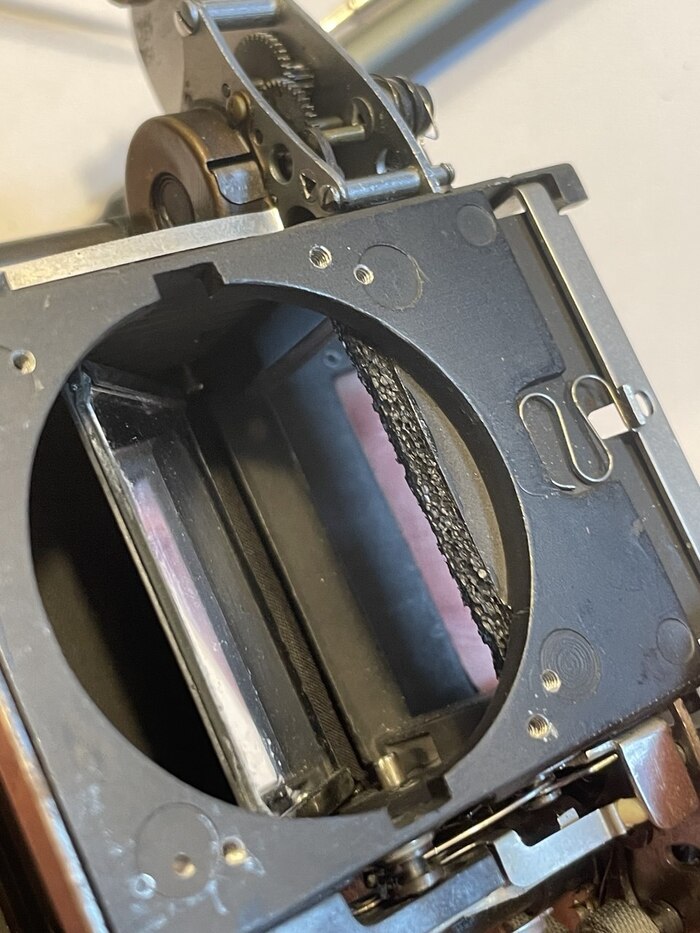

Также был сделан мягкий упор для зеркала (старые мягкие упоры со временем рассохлись и исчезли), что также влияет на объем, а также устраняет возможные блики от призмы видоискателя.

Конечный результат таков, внешне ничего не изменилось, но работает) Пока я заменял неоригинальные и поврежденные винты донорского Exacta, я также почистил линзы призмы и визора. У меня снова возникли проблемы с медленным затвором и механизмом селфи (я все время забывал, как его собирать), но механизм очень элегантен. Удивительно, но он единственный в своем роде. (Хотя скольким людям на самом деле нужна выдержка до 12 секунд?)

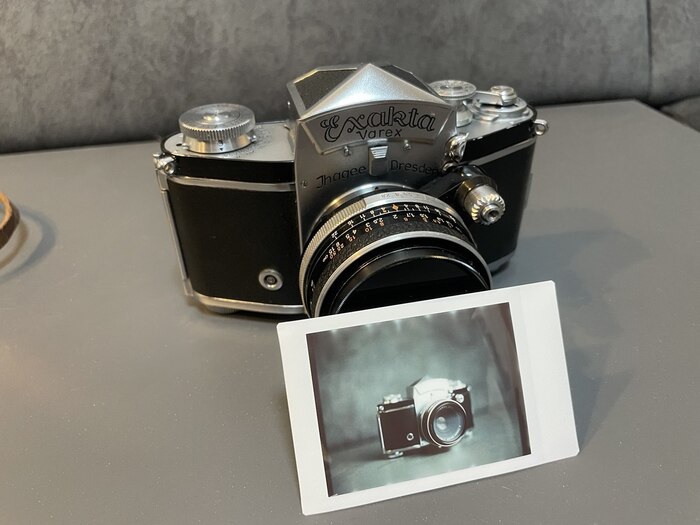

Мы также сделали памятные фотографии на Salute, используя Instax в качестве фона.

Будьте добры ко всем и, как всегда, берегите себя.

P.S. Кто-то посоветовал мне создать TG-канал. Есть ли в этом смысл? Ну, теперь просто напиши в Telegram ekilevph
