У меня страсть к коллекционированию и реставрации интересных смартфонов прошлых лет. Недавно один пользователь подарил мне довольно странный и необычный гаджет 2011 года: дешевый QWERTY-смартфон Samsung Galaxy Y Pro, оснащенный чипсетом от Broadcom. Помимо того, что этот смартфон имеет QWERTY-клавиатуру, меня также очаровало его родство с Raspberry Pi первого поколения. Но вот в чем проблема: смартфон не включается и просто зависает на логотипе. Если вас интересует необычный случай «сброса» eMMC и переноса Android на MicroSD флешку — жду вас!
❯ Теория
Проблемы с «потерей» памяти преследуют смартфоны и планшеты с начала 2010-х годов. После массового перехода с памяти NAND на eMMC многие смартфоны начали страдать от проблемы, заключающейся в том, что в один прекрасный день они зависали и больше не загружались… или, загружаясь, бесконечно зависали на экране загрузки. Обычные пользователи отнесут свой смартфон в сервисный центр, более продвинутые пользователи пойдут на специализированные ресурсы, чтобы скачать прошивку.. и с грустью обнаружат, что ничего не помогает, и смартфон так и застрял на знаке.
это происходит потому, что для загрузки системе необходим доступ как минимум к трем разделам: системному для чтения, а также разделу данных и кэша для чтения и записи. И eMMC, и современная память UFS имеют в чипе свой контроллер, который определяет SMART накопителя по своим параметрам, и если он считает, что флешка близка к «смерти», то просто переводит ее в режим «только чтение», благодаря чему данные пользователя остаются на своих местах, но смартфон уже никогда не сможет загрузиться без вмешательства специалиста.
Теоретически все замечательно: данные есть, сервису нужно просто считать дамп старой флешки, выбрать новую идентичную или совместимую микросхему, записать на нее дамп и восстановить все данные без потерь. Но на практике некоторые инциденты случаются: например, некоторые чипы Samsung с 2012 по 2014 год имели ошибку в прошивке, из-за которой они полностью выходили из строя с потерей всех данных, после чего смартфон вообще не подавал признаков жизни (примеры: Galaxy S4 Mini 9008, S4 Zoom, Note N8000), иногда eMMC просто полностью переходил в состояние «только для чтения» (HTC Desire SV и некоторые другие HTC с 2011 по 2012 год), иногда чип просто частично переходил в состояние «только для чтения» — операции записи в конечном итоге не выполнялись (вероятно, из-за того, что не было места для переназначения плохих файлов), и смартфон даже загружался.. но все приложения продолжали вылетать, а телефон не сохранял настройки.
Примерно то же самое произошло и со мной. В январе пользователь Андрей предложил мне прислать очень необычный смартфон — Samsung Galaxy Y Pro. Читатель попытался обновить страницу еще раз, но смартфон остался на заставке. Я, конечно, согласился, да и в принципе хотел познакомиться с платформой и, если получится, перенести всю систему на MicroSD флешку.
❯ Переносим на MicroSD
Получив смартфон, я определил, что он действительно застрял в цикле загрузки и никак не реагировал ни на сброс настроек до заводских, ни на восстановление прошивки. Смартфон продолжает находиться на загрузочной анимации — это значит, что можно сделать вывод, что ядро Linux загружено, а сам смартфон вошел в финальную стадию загрузки — запуск zygote и «прорастание» из него app_process.
Чтобы понять, что все это значит, давайте кратко рассмотрим процесс загрузки Android:
-
Запуск BootROM, SPL и загрузчика: когда смартфон включен или подключен к зарядному устройству, контроллер питания обеспечивает подачу питания на все модули устройства. После этого процессор начинает выполнять код загрузчика, но поскольку ни NAND, ни eMMC не поддерживают XIP (eXecute In Place — возможность подключения флэш-накопителя напрямую к шине процессора, как ПЗУ в Spectrum), процессор сначала выполняет код из BootROM — небольшого загрузчика, физически прошитого в небольшую ПЗУ на заводе, в задачи которого входит аварийный режим восстановления в случае выхода устройства из строя (порт MTK USB на MediaTek, 9008 на Qualcomm, FEL на AllWinner) и загрузка вторичного загрузчика из eMMC/NAND — SPL (называемого Preloader на MediaTek). Его задача — инициализировать оперативную память и передать управление вторичному загрузчику — загрузчику, который вы, вероятно, захотите разблокировать и загрузить ядро Linux.
Но вот в чем дело: чипсеты Broadcom не имеют BootROM: ядро ARM загружается графическим процессором VideoCore, который по сути является векторным цифровым сигнальным процессором! Так что Y Pro интересен еще и этой тривиальной, но интересной деталью :) -
Linux: Обычно ядро не хранится в сыром виде, а находится в специальном разделе загрузки/восстановления и представляет собой образ zImage + ramdisk. Этот ramdisk содержит минимум программ, необходимых для загрузки устройства: init, busybox (не всегда) и.. всё!
Формат таких изображений условно стандартизирован и может быть разобран и объединен с помощью специальных программ. Например, AndImgTool! -
init: Далее основная программа с PID 0 - init, запускает набор скриптов с расширением .rc в корневом каталоге ramdisk. Скрипт содержит обработчики событий (ранний запуск, запуск, поздний запуск и т д.) и список служб для запуска. Скрипт монтирует разделы, запускает службы при необходимости, создает ссылки, загружает динамические модули и настраивает драйверы/ядро, а также режимы USB и adb. Кроме того, init заботится о свойствах, указанных в build.prop и default.prop, которые позволяют включить adb, даже если устройство не загружается. Это нам понадобится позже.
-
app_process: После монтирования системного раздела запускается RIL и выполняет другие важные операции — скрипт rc наконец запускает app_process с параметром zygote. Это самый важный процесс в Android, и его сбой приведет к «мягкой перезагрузке» — то есть появится анимация загрузки и появится рабочий стол app_process похож на машину Dalvik Java (или ART в Android 5.1+), похож на java.exe, но для воспроизведения использует метод порождения — с помощью системного вызова fork.
-
Когда все службы запущены, устройство отображает рабочий стол и вызывает событие ON_BOOT_COMPLETE.
Да, все так просто. Итак, исходя из вышеизложенной ситуации, как нам перенести Android на MicroSD? Правильно, пропатчить загрузочные скрипты так, чтобы они монтировали системный раздел и разделы данных с кэшем не с внутреннего хранилища, а с флешки. Однако для того, чтобы исправления работали, eMMC должна быть хотя бы частично перезаписываемой.
Сначала я попробовал установить кастомную прошивку с помощью CWM (она не перепрошивалась вечно, а начиналась с ошибки в update.zip) и заметил изменение в поведении смартфона: он просто завис на главном логотипе, даже не загрузив загрузочную анимацию. Это означает, что какая-то операция перезаписи завершилась с ошибкой и init не может смонтировать систему, или что-то там пошло не так. Но все равно что-то перезаписалось и после прошивки стоковой системы смартфон снова начал показывать загрузочную анимацию... Означает ли это, что флешка не полностью доступна только для чтения?
я решил пропатчить boot.img и активировать в нем режим отладки по USB, чтобы посмотреть, что происходит в dmesg. Для этого я распаковал образ с помощью AndImgTool, открыл файл default.prop и заменил свойства ro.secure = 0, ro.debuggable = 1 и persist.service.adb.enable = 1
в те годы Samsung еще не заблокировал загрузчик, поэтому любой раздел можно было прошить с помощью фирменного прошивальщика. Для этого необходимо создать tar-архив, поместить внутрь него образ (например, boot.img), выбрать его в программе и нажать «Старт".
после прошивки смартфон по-прежнему зависает на заставке.. но в диспетчере устройств распознаётся и команда adb devices показывает, что смартфон подключен. Это означает, что раздел был перезаписан, и только часть eMMC становится доступной только для чтения! Нормально ли работают разделы, которые никогда не перезаписывались (включая системный, загрузочный, восстановления и SPL?

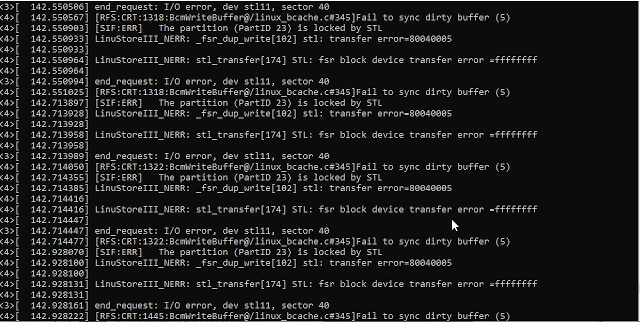

пишем в dmesg и.. видим, как драйвер eMMC отправляет в printk информацию об ошибке перезаписи в раздел /data/. Но я же говорил, что Android просто обязана загрузиться!
Но если устройства eMMC в Linux обычно называются mmcblk, то что такое stl11? Давайте посмотрим на init.rc:
Разделы используют некую самодельную файловую систему RFS (собственная разработка Samsung) и J4FS вместо более распространенных YAFFS или EXT4. Давайте сделаем логический вывод: если системный и efs-разделы (с настройками модема) в порядке и никогда не перезаписывались, а Android требуется перезаписать данные и кэши после загрузки ядра..
Обратите внимание: 12 лучших смартфонов Xiaomi.
то вы можете просто переместить эти разделы на MicroSD и заставить init.rc смонтировать разделы оттуда!
Для этого мы используем флэш-накопитель MicroSD и с помощью fdisk разделяем его на три раздела: один для /data/ (30% емкости MicroSD — или не менее 256 МБ), второй для /cache/ объемом около 64 МБ и третий для обычных файлов. Затем мы используем программу mke2fs для форматирования первого и второго разделов как ext2, а третьего раздела как обычного FAT32 (или ext2, если это необходимо).
далее регистрируем новую точку монтирования в init.rc, компилируем boot.img и прошиваем его на смартфон:
И вот, через несколько минут загрузки.. нас встретил рабочий стол! Радости нет предела :) Но некоторые читатели могут усомниться в практичности всей этой идеи, ведь MicroSD как минимум в десять раз медленнее eMMC... Но так ли все плохо? Давайте посмотрим на практике!
❯ Тестируем
Поскольку у нас есть смартфоны с QWERTY-клавиатурами и горизонтальными дисплеями, здесь лаунчер был адаптирован для частичного управления с помощью кнопок, но важно отметить, что не все приложения подходят для такого DPI. У него также есть сенсорный экран, причем емкостный, что является отличной новостью. Дисплей использовал технологию TN и имел разрешение всего 240x320, что обычно довольно много для смартфона, но нормально для недорогого QWERTY-телефона того времени.
Внутри установлен чипсет от Broadcom — BCM21553 с ядром ARM1136, работающим на частоте 832 МГц. Да, это ядро ARMv6, что существенно сужает круг поддерживаемых игр и приложений. Некоторое время на 4pda даже существовал клуб специально для владельцев смартфонов с этим чипсетом, где люди жаловались на отсутствие поддержки ARMv7! Смартфон также оснащен 384 МБ оперативной памяти DDR2 и 512 МБ встроенной памяти.
В качестве графического процессора используется фирменное ядро Broadcom VideoCore IV. Он также стал объектом критики на профессиональных форумах. Дело в том, что, как и у графического процессора Samsung (FIMG), у VC IV были плохие драйверы GLES, которые в то время были критически важны для игр. Во многих играх на Y Pro присутствуют белые текстуры или графические артефакты, поскольку большинство версий оптимизированы для Qualcomm Adreno и Mali.
Для сравнения: Raspberry Pi моделей A и B — братья смартфона, и их аппаратное обеспечение практически во всем схоже. Теперь мы узнаем, что этот смартфон представляет определенную коллекционную ценность для любителей гаджетов с уникальными процессорами!
После переноса части системы на MicroSD производительность смартфона снизилась лишь незначительно. Устройство по-прежнему продолжало работать относительно плавно, без заметных замедлений загрузки или задержек. Многие приложения работают нормально, но задержки не редкость:
Но можем ли мы в наше время сказать, что смартфоны бесполезны? Я так не думаю, он все еще способен выполнять определенные задачи. Например, серфинг в Интернете — самые простые операции по-прежнему можно выполнить с помощью Opera Mini 7, которая все еще работает более 10 лет после своего выпуска. Многие страницы отображаются некорректно, и нет ни одного интерактивного сайта.. но вы все равно можете читать Википедию или Хабр!
Вы сможете пользоваться своим почтовым клиентом, если отключите проверку сертификата (Безопасность -> «SSL (Принимать все)») и будете использовать одноразовый пароль. Он работает быстро, но не поддерживает push-уведомления, поэтому проверяет наличие сообщений примерно каждые 5 минут.
Вы также можете провести некоторое время в мессенджерах. Я написал клиенты ВКонтакте и TG для смартфонов на Android 1.5+ (работающих через прокси) и даже запустил их на первых в мире серийных Android-смартфонах, где они работают действительно хорошо. Об официальном клиенте речи не идет — большинство разработчиков считают Android 2.3 слишком устаревшим.
Конечно, вы тоже можете играть. Начиная с Java-игр, в которые очень удобно играть благодаря аппаратным кнопкам, и заканчивая эмуляторами консолей, которые в основном тут летают и нативными играми. Таким образом, старый смартфон превращается в миниатюрную портативную консоль. Единственным недостатком является то, что производительность графического процессора VC IV очень низкая при запуске 3D-игр. Даже Raging Thunder 2 с его идеально оптимизированным рендерером иногда демонстрирует здесь некоторую задержку, хотя он отлично работает на Adreno 200 (ATI Z430), Mali-300 и даже Vivante GC-600!
Хоть спектр задач и не очень широк, смартфон все равно очень интересный и классный :)
❯ Заключение
Представляем вам статью о восстановлении необычного смартфона 2011 года. Надеюсь, она была вам интересна и полученные знания были вам полезны. Ну а если у вас есть какие-либо вопросы о возможности переоборудования смартфона для загрузки с MicroSD, не стесняйтесь спрашивать в комментариях!
