Всем привет, сегодня про пациента которого принесли - дедушка Linx и electro 35 - Minister! Название кстати в духе немцев 30-х, совсем не скромное)

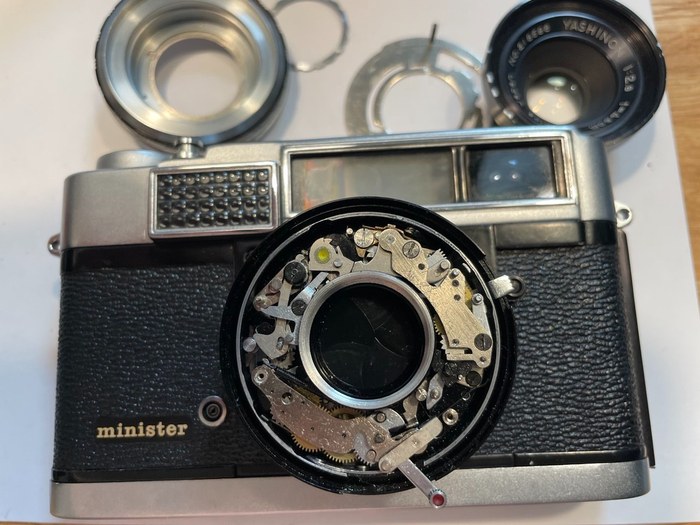

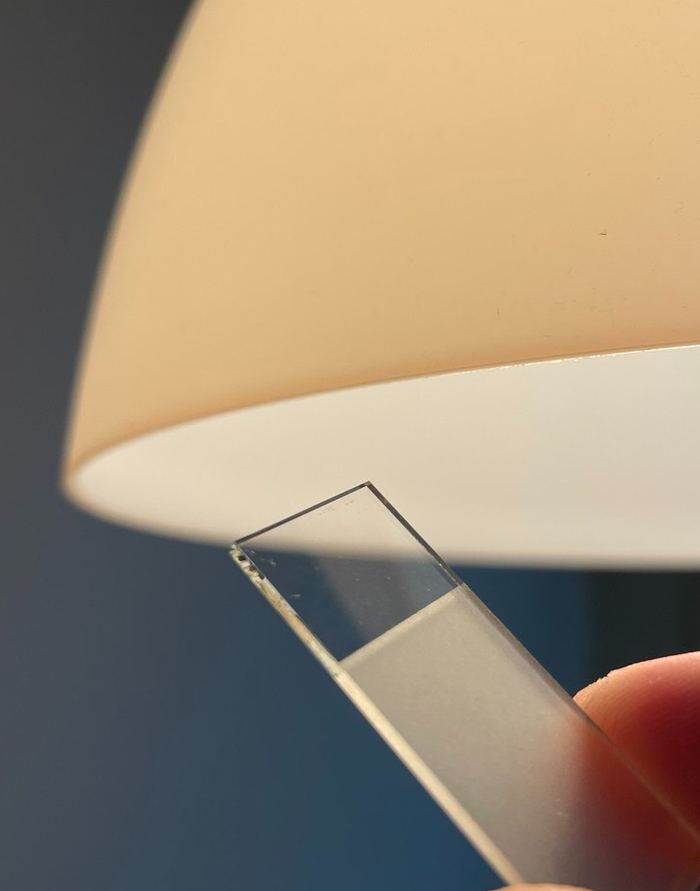

уже снятая морда. Обратите внимание на окошко дальномера, ближе к концу я его пофикшу. Странным образом там полностью выгорела краска и стала грязно желтой с пролысинами.

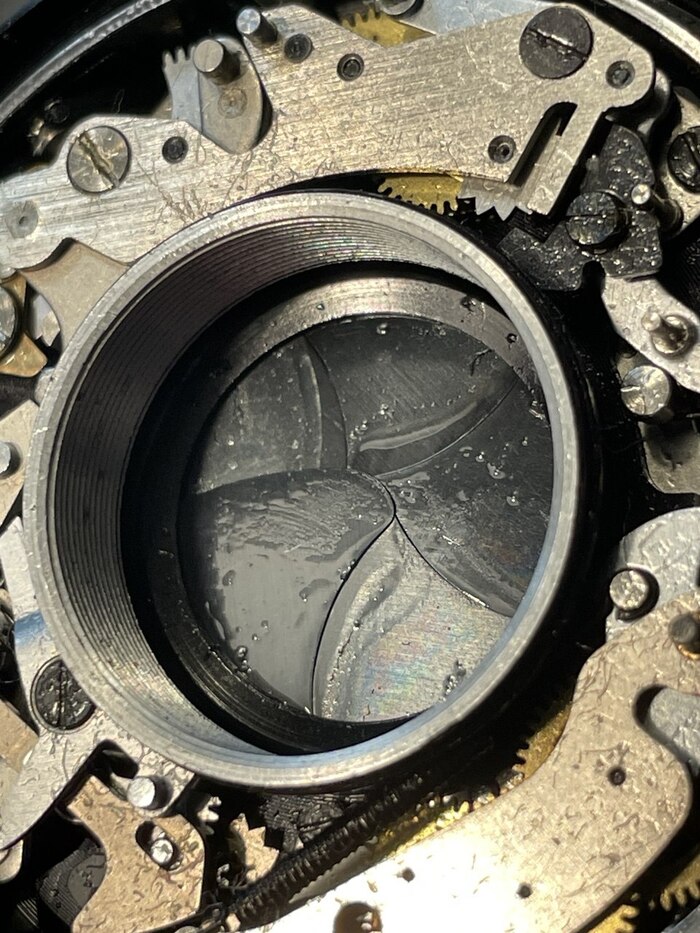

Без лишних слов приступил к разбору. Проблема в опять залитым маслом затворе.

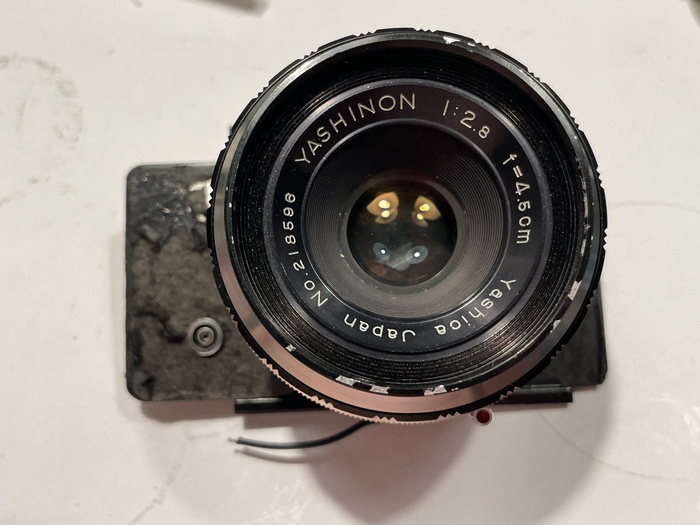

Чтобы разобрать и добраться до лепестков я опять не заснял как откручивается передняя плита целиком. Один винт крепления на виду, остальные 3 под обклейками. Отделяем от плиты остатки объектива, и он у нас в руках.

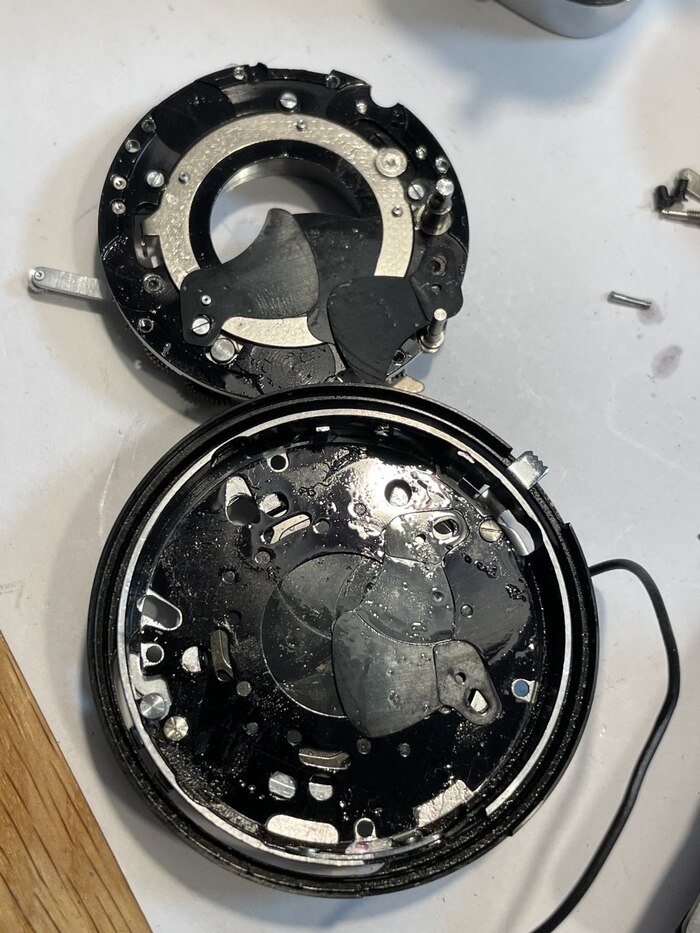

Откручиваем винты и отделяем затвор от диафрагмы

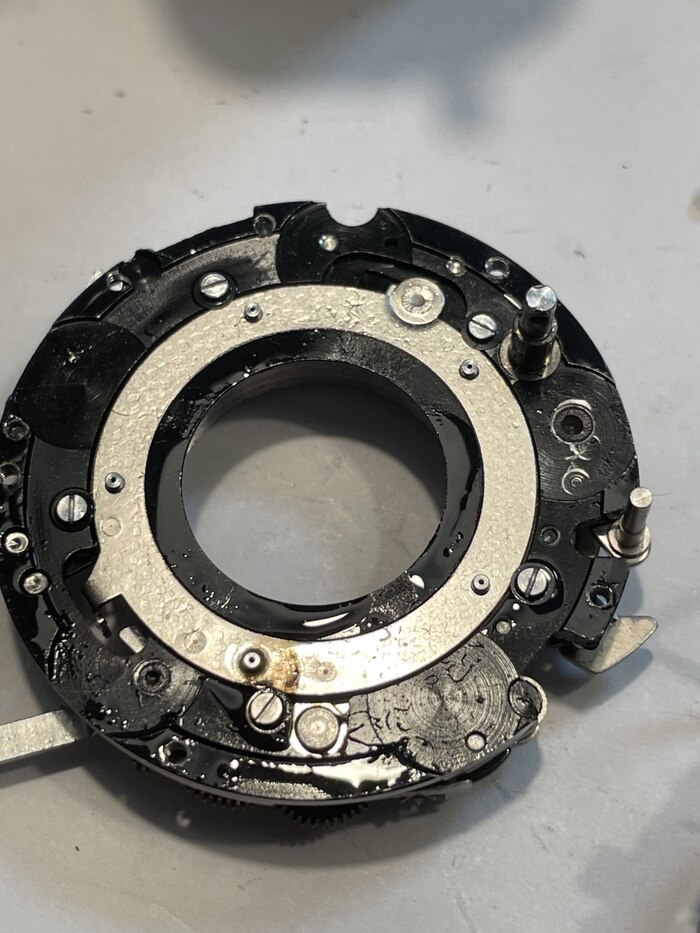

Все еще вкусно!
вкусно!
И откручиваем винты фиксации лепестков диафрагмы.

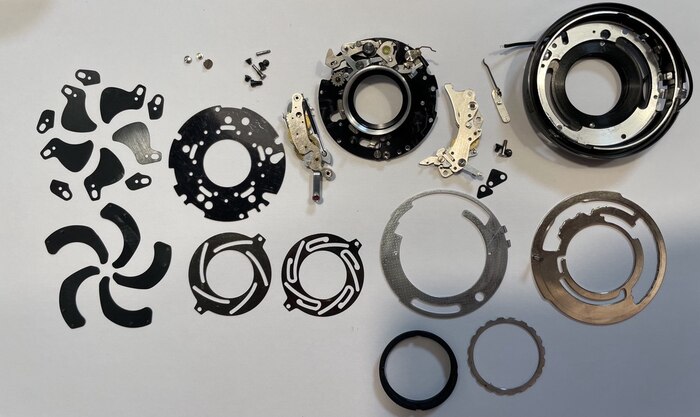

На этом моменты мы потрясающи. Кажется, примерно на этом моменте я открыл для себя ультразвуковую ванную, поэтому кроме хорошей помывки решил заморочиться и с разложением деталек перед сборкой.
От така красота!
Конечно, в детали замедлителя и автоспуска капнуто масла на оси, лепестки же собираются насухо. На примере своего фотоаппарата, который тоже был кем-то залит маслом я убедился, что корпус затвора надо очень внимательно отмыть от всего масла, иначе оно постепенно стечет к лепесткам и склеит их вновь. Повторюсь как и много раз до этого - пожалуйста, не лейте масла в затвор, это не поможет а лишь заставит все полностью разбирать.
Если лепестковый затвор не работает, а вы полны энтузиазма это решить самому, то у вас есть вариант снять линзы, чтобы добраться до лепестков. Если они со следами масла, капните туда бензина и посмотрите, разработается ли затвор. И если да, вы можете совершать цикличные процедуры по смачиванию маслом, и вытиранием лепестков ватной палочкой насухо без разводов. На какой-то интерации вам повезет, и она окажется последней и все будет продолжать работать.
Обратите внимание: Экономный ремонт Iphone 8.
Этого ремонта вам хватит на примерно полгода. Но пожалуйста, только не капать туда маслом) Поверхностным натяжением оно буквально склеивает плотно прижатые лепестки между собой.СБОРКА!
чисто!

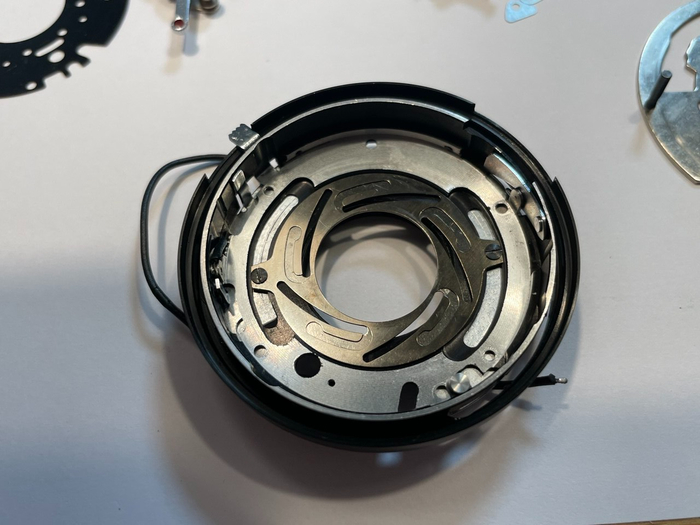

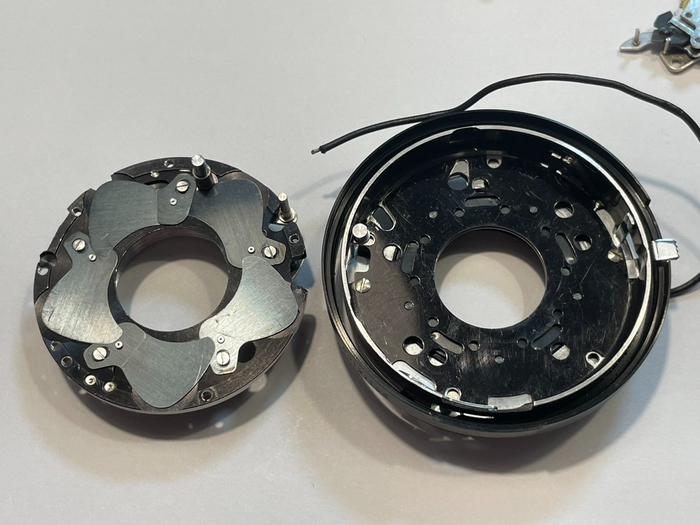

диафрагма

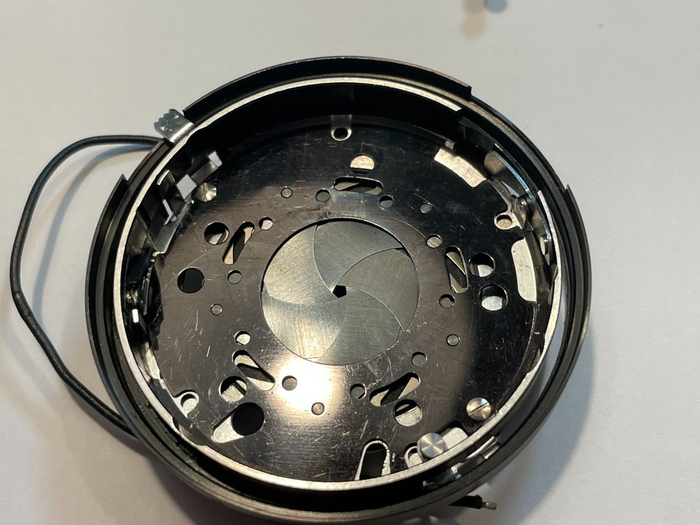

аккуратно распределяем лепесточки по своим местам. И в механизме затвора снимаем поводок для тяги лепестков, чтобы можно было зафиксировать сам механизм затвора в открытом положении и распределять лепестки в таком положении. Раньше я так не делал и собирал лепестки в закрытом положении, что было очень потно и далеко не с первого раза(выпадали от дуновения).

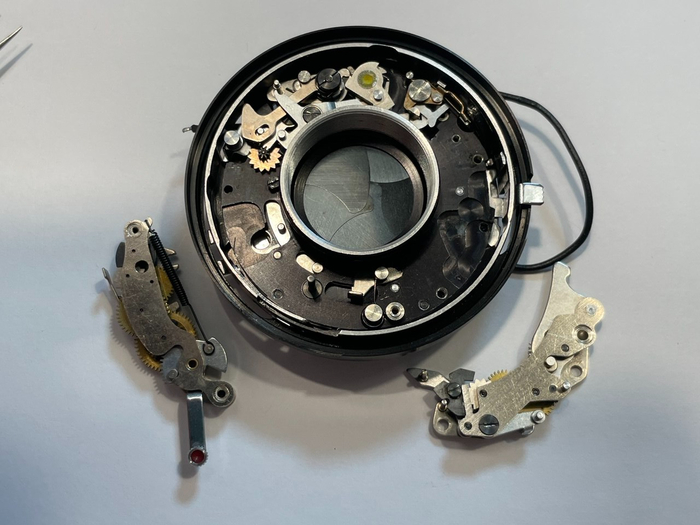

затем установка блоков автоспуска и замедлителя выдержек
радует что на японских аппаратах все хорошо настроена, и замедлитель не надо настраивать, сразу работает ровно как надо, нет мытарств как иногда со старыми компурами.
Далее Это прикрепляется к плите, и уже хотелось бы собрать мордочку, но мне не понравилось как она крутилась, туговато. Это грустно, потому что в конструкции мордочки японские инженеры оттянулись на славу.
мордочкой я назвал целиком механизм регулировки экспопар.

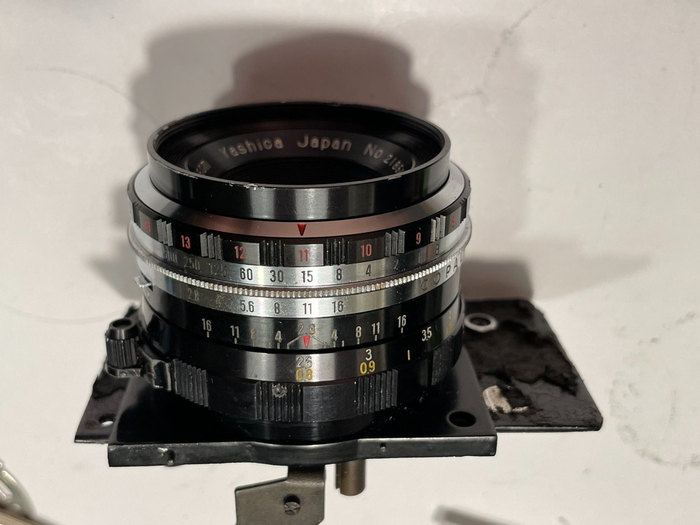

Смысл такой, что стрелочкка красная показывает на колечко экспопар, здесь стоит экспозиционное число 11. Механизм такой, что изменение выдержки и диафрагмы происходит с привязкой к этому числу, т.е скрепленно, не изменяя общую выставленную экспозицию. А вращение уже черного колечка экспозиции меняет эскоппары.
В общем-то в то время все производители угарали по экспозиционным числам, и лепили на боль мень дорогие фотики ее как систему удобную и продвинутую. Но начал я с того, что инженеры в японии ее сделали вот таким путем.
собственно вот
Каюсь, собрал я ее далеко не с первого раза, Потому что я запомнил слои и последовательность, но не положение поворота деталей относительно друг друга.
И собрано уже все воедино вместе с линзами.

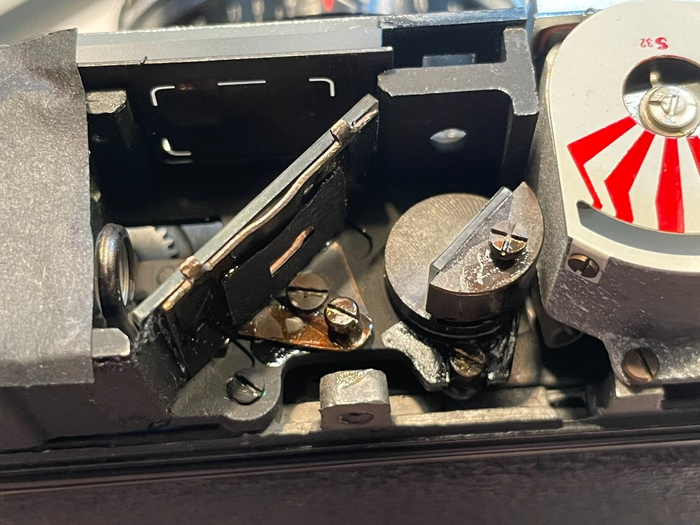

Так же тут клиентом был полностью заменен дальномер с донора, так как на старом осыпалось зеркало(это болезнь этой модели) поэтому был отстроен.
отрегулировано и зафиксировано клеем как по заводу.
Уже я заменил со своего донора экспонометр, так как тут был дохлый. Клиент сказал что фоткал по стрелочке и до этого нормально, но я честно говоря очень удивился, потому что вот такая разница в них рядом с лампой.
разница в несколько стопов, это много. Заменил целиком, благо всего пара винтов. Но шкалу переставил с клиентского, она красивее чем донорская.

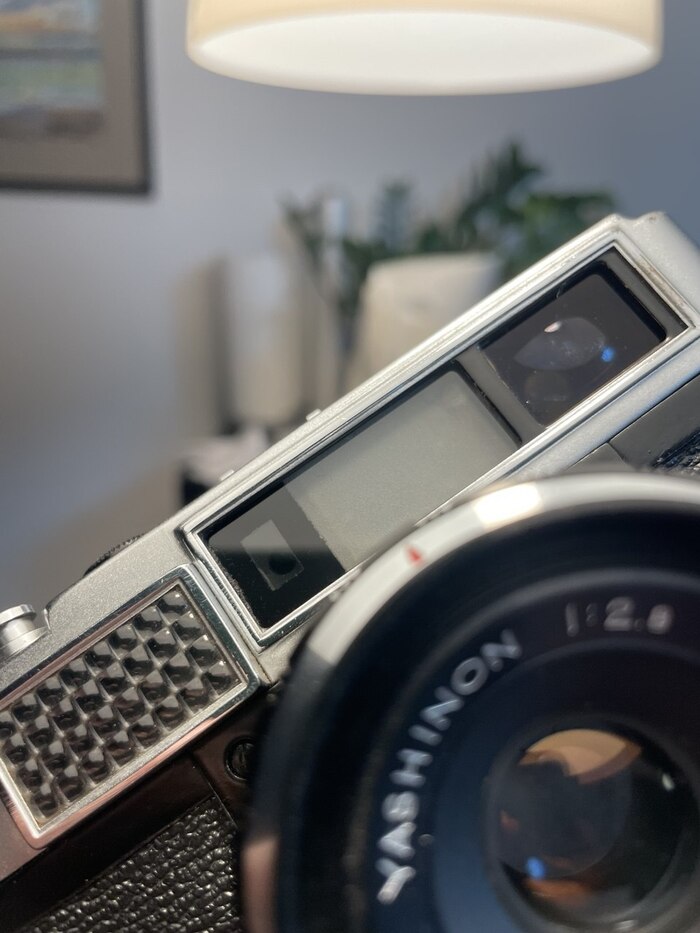

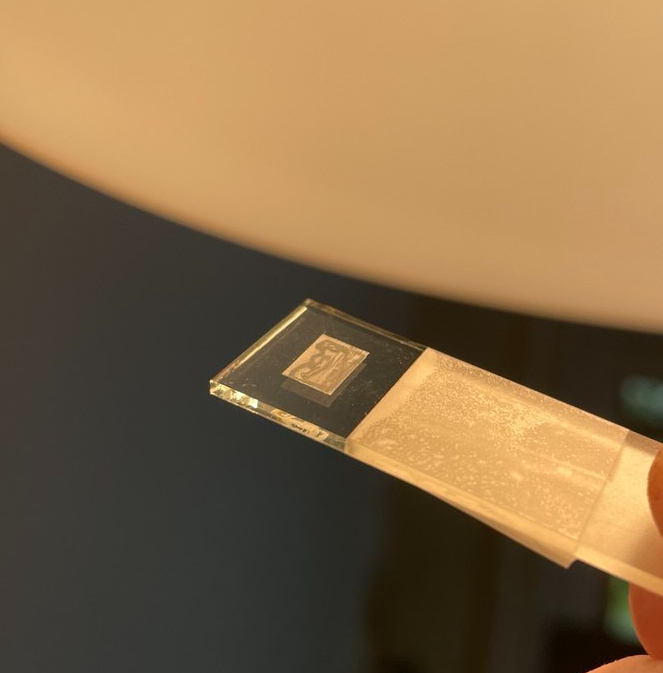

Далее маска окошка дальномера. Решился на эксперимент, хотя меня и не просили. Отмыл от старой краски.
Сделал из скотча маску
И покрасил.
заодно подмазал внешнее колечко объектива, а то больно облуплено было.
Вообще оригинальное окошко чуть более квадратное должно быть, но сомневаюсь что хоть кто-то будет докапываться.

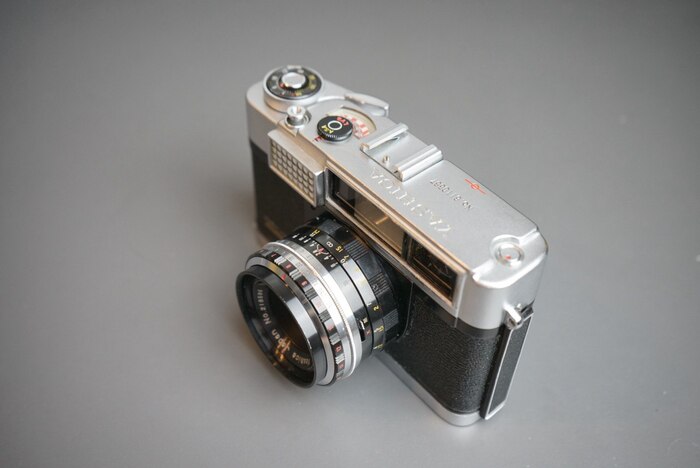

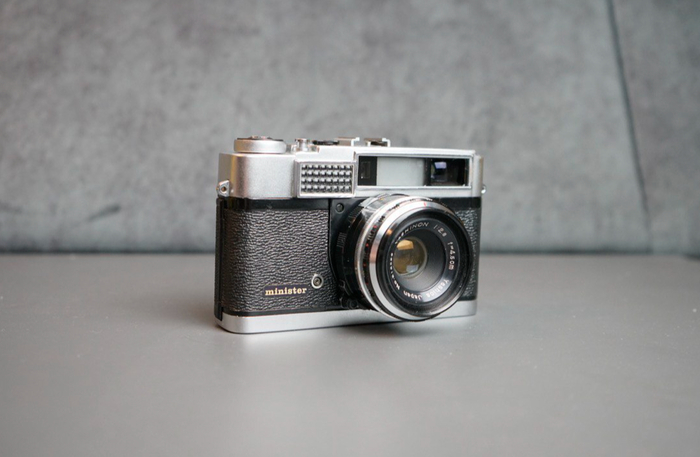

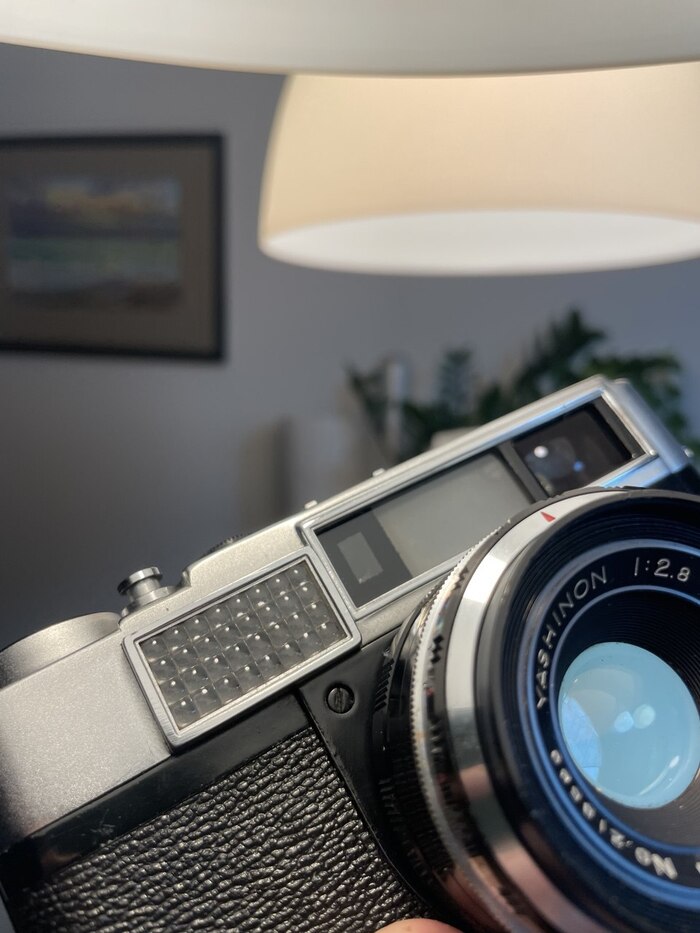

Итог вот такой, полностью работает и очень мягко и плавно крутится.
получился хорошо, практически как новый!
Надеюсь долгое время будет радовать клиента, всем бобра и берегитес ебя.
