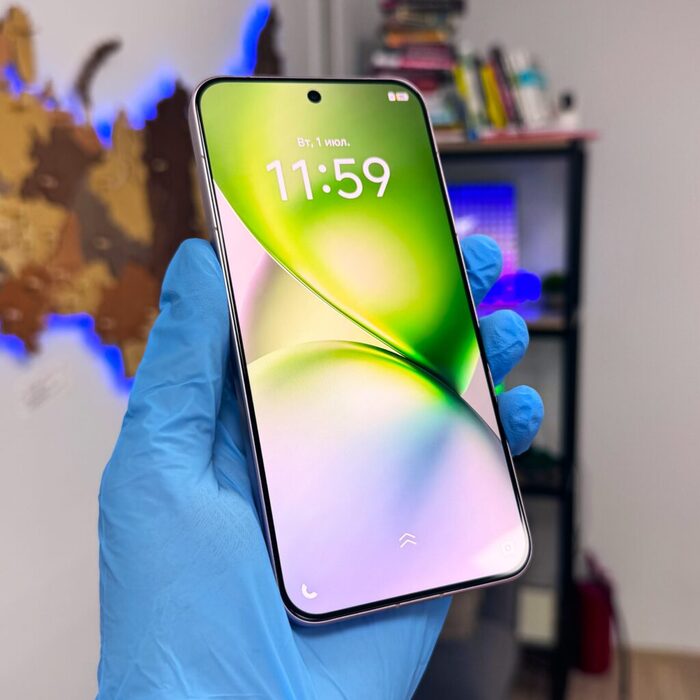

Китайский тотал) Замена дисплея и крышки на Vivo X200 Pro Mini

HealTechI ремонтирует разбитое стекло на этих телефонах

Сегодня я расскажу вам, как разобрать китайский мобильный телефон на атомы, а затем собрать его заново так, чтобы им можно было пользоваться)

Но сначала, как всегда, предыстория)

В прошлом году Vivo внезапно решила выпустить свой флагманский компактный телефон, ворвавшись на рынок, давно оставленный ASUS, Apple и Google. Компания не только выпустила этот телефон, но и похвасталась первоклассным дисплеем, камерой, аккумулятором и прочной начинкой. Этот китайский аппарат быстро стал фаворитом среди любителей смартфонов, которыми можно управлять одной рукой. Более того, он отличается надёжной работой и прочностью, что я продемонстрирую сегодня на примере нашего следующего пациента.

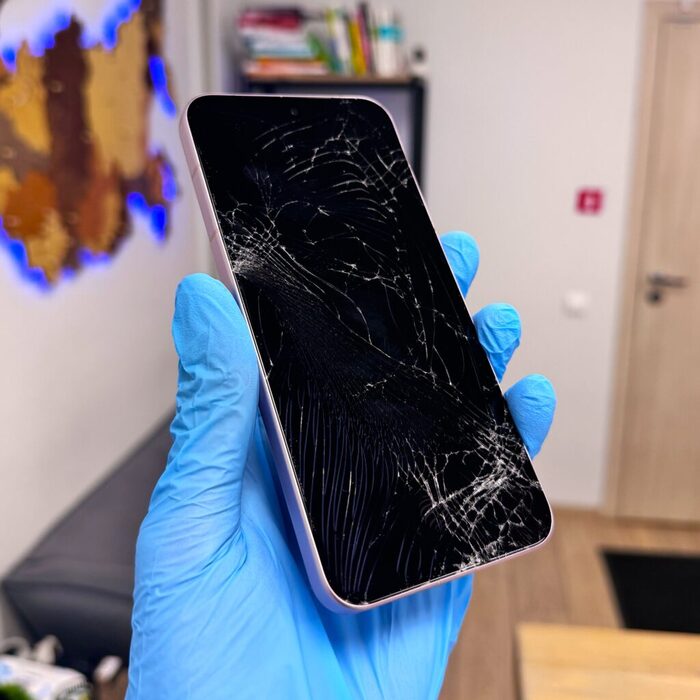

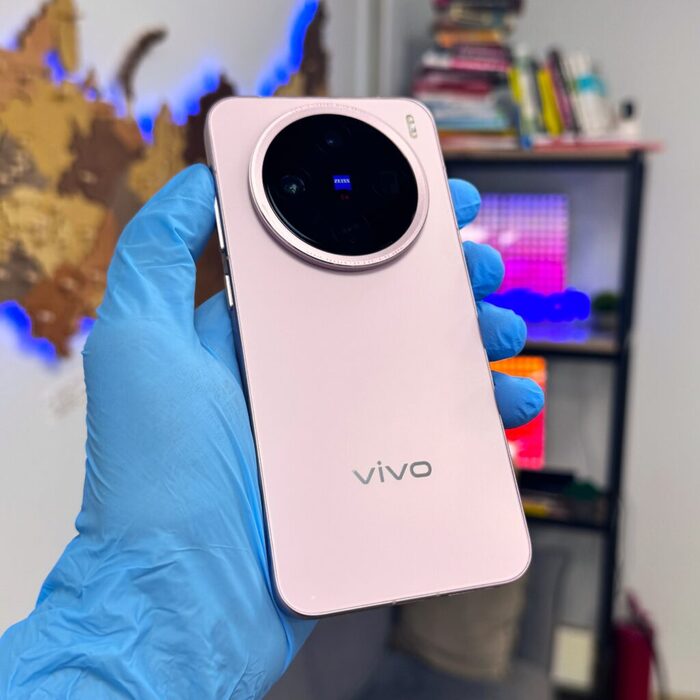

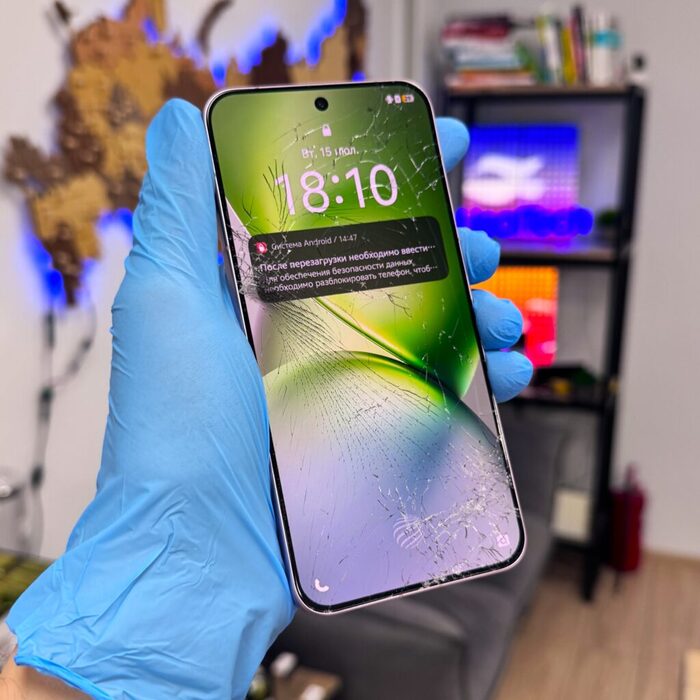

Знакомьтесь, Vivo x200 Pro Mini, который немного поцарапали)

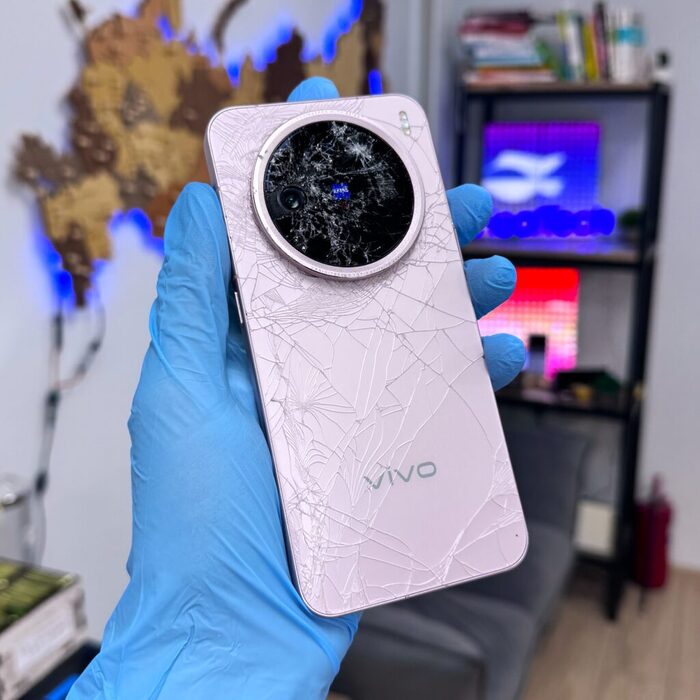

С обратной стороны тоже пара царапин)

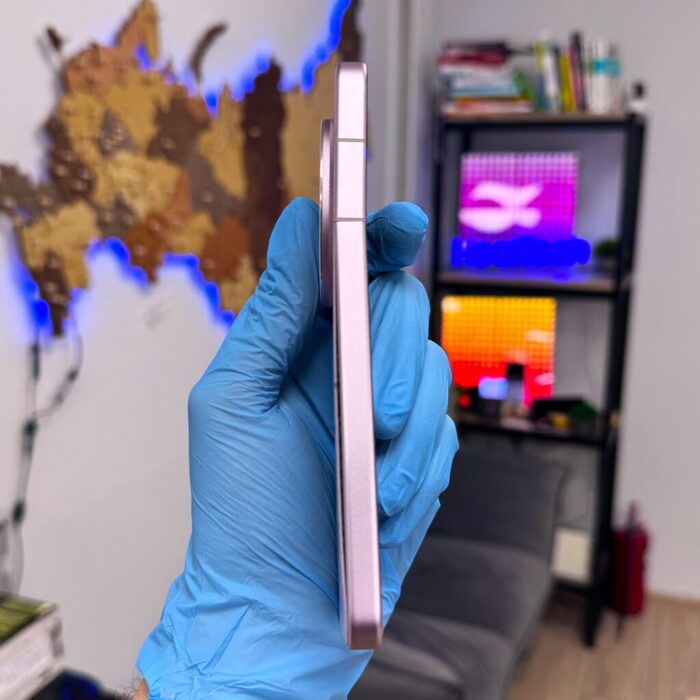

И немного корпус повело)

Самое интересное, что эта «штука» до сих пор отображает изображения и работает, хотя обычно такие предметы отправляются предкам без возможности восстановления, но заказчику повезло и он получил лишь слегка треснутый, но рабочий бумеранг)

Новости МирТесен

Для большей наглядности вот видео)

Дисплей периодически перестаёт реагировать на прикосновения, а частицы пыли начали отслаивать поляризационный слой на экране, что делает ремонт бессмысленным и требует замены. Отдельной рамки для ремонта нет, поэтому мы приобретём предустановленный дисплей с рамкой и новым защитным покрытием.

В целом, ремонт Vivo — дело неблагодарное, поскольку в России запчасти труднодоступны, никогда не были и никогда не будут. Более того, китайцы часто привозят подделки, выдавая их за оригиналы или настоящие, но зачастую бракованные или собранные вручную. Посмотрим, что из этого получится.

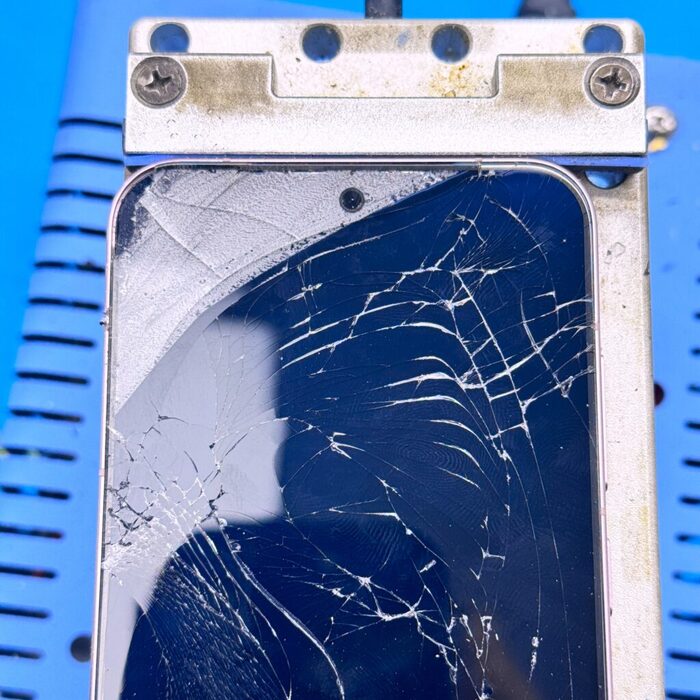

Когда эта замечательная вещь попала к нам в руки, я задался вопросом, смогу ли я отколоть от нее стекло, не повредив при этом матрицу, так как она была полностью разбита.

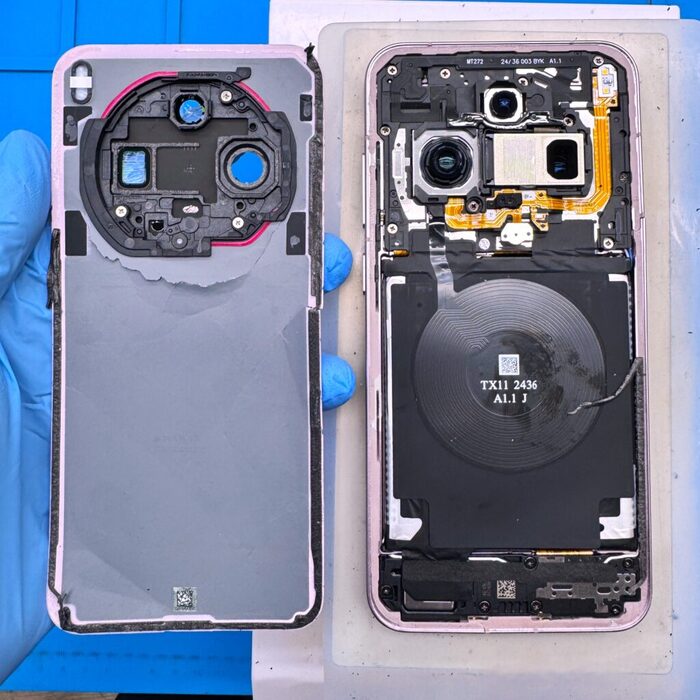

Снимаем заднюю крышку.

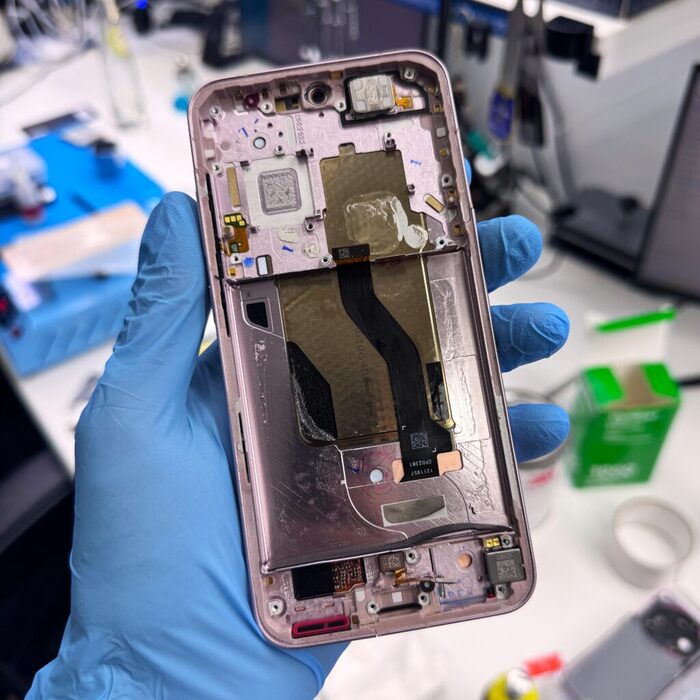

Затем материнскую плату, камеры и аккумулятор.

Заводим струну между стеклом и матрицей.

И срезаем разбитое стекло.

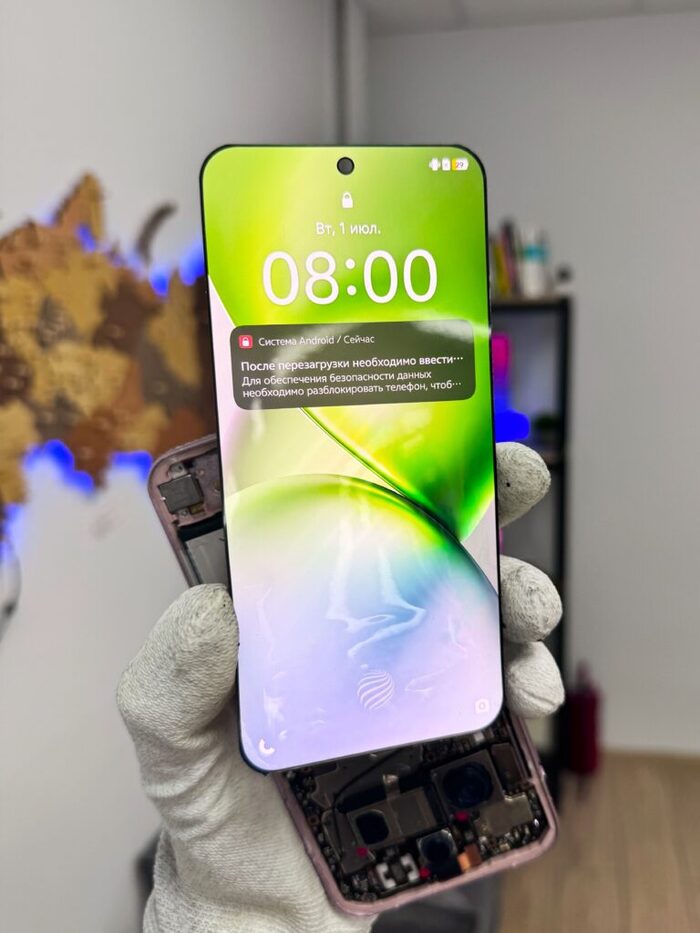

Видим, что нет никаких пятен и полос, значит матрица все еще активна и мои руки не ниже уровня плеч)

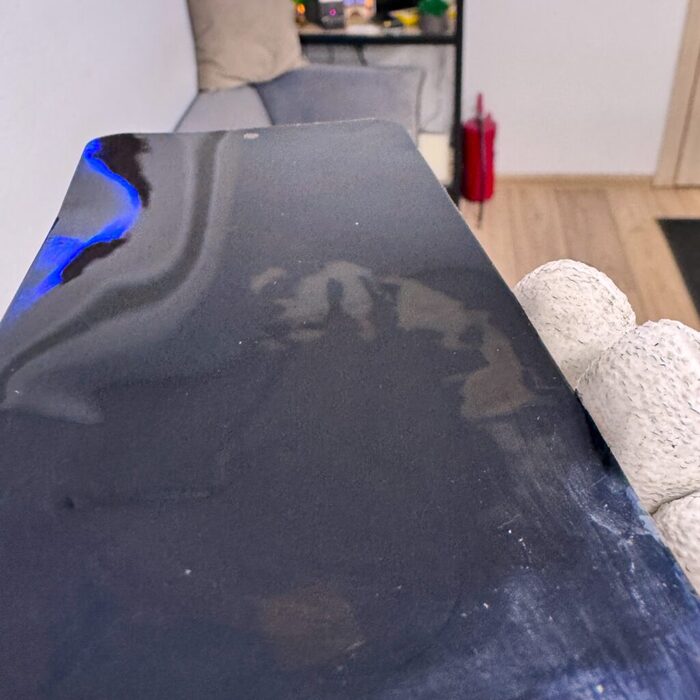

Казалось бы, всё работало нормально, но было одно «но». Поляризационный слой отвалился из-за обломков, образовавшихся при изгибе оболочки.

Итак, дисплей отправляется в мусорку, но если бы он не был погнут в форме банана вместе с корпусом, вполне можно было бы заменить только стекло на дисплее и сэкономить покупателю кучу денег, так как матрица довольно прочная, но не в этот раз)

А ко мне тем временем уже приехал новый дисплей с рамкой.

(Вопрос для самых внимательных — что здесь пошло не так?)

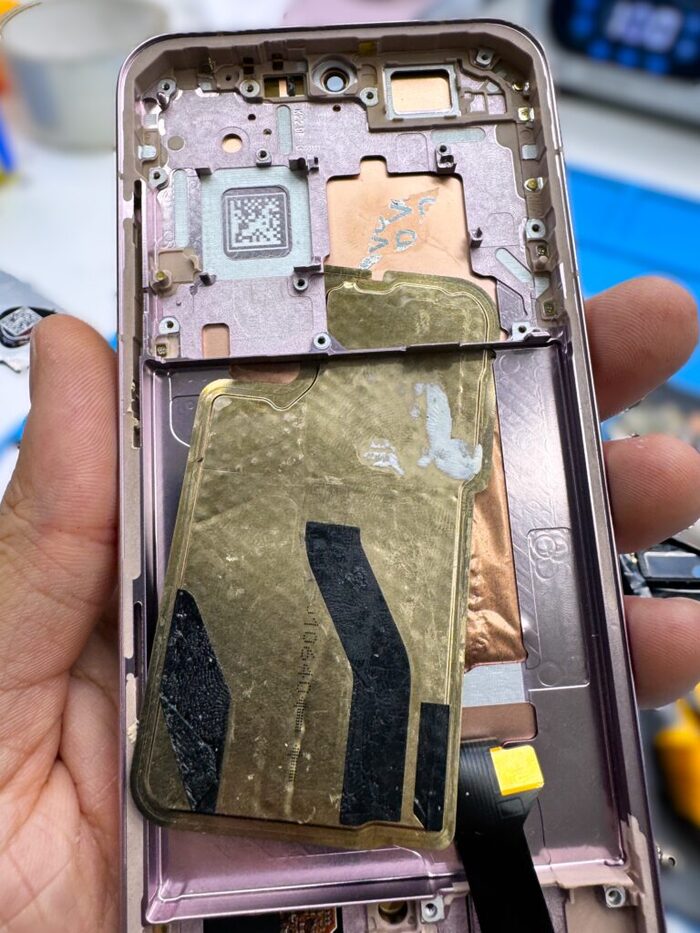

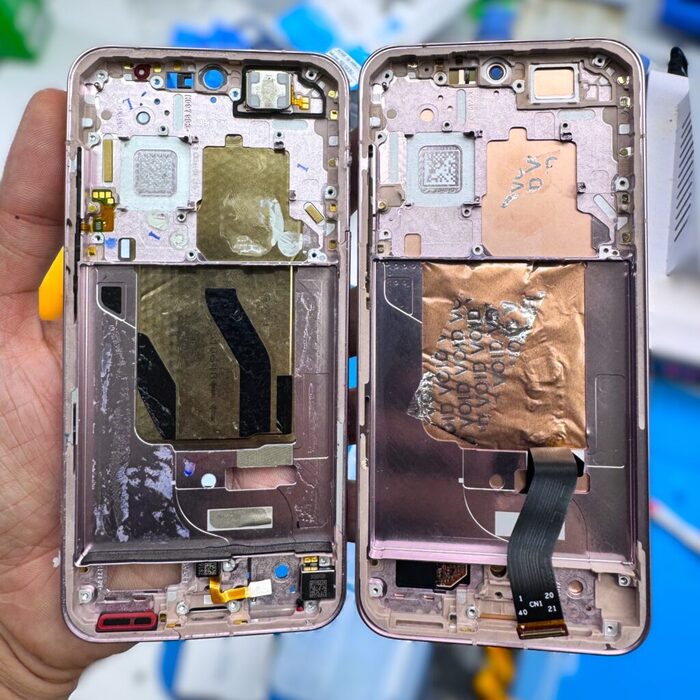

Всё верно, у нового дисплея нет испарительной пластины. Вместо неё к дисплею ведёт сквозное отверстие. Жадные и неуклюжие китайцы не стали добавлять испарительную пластину в новый корпус, как это было с кнопками, виброзвонком, сканером отпечатков пальцев и динамиком.

Обратите внимание: Замена задней крышки на Xiaomi Redmi Note 8 Pro - 5 шагов.

Дисплей вручную приклеили прямо к новой рамке, и в комплекте с новой рамкой не было ни графитовой наклейки, ни испарительной пластины. Но китайцам было всё равно: они просто вклеили дисплей в рамку.

Новости СМИ2

Ставить материнскую плату прямо на монитор — глупая идея, так как горячий процессор может легко сжечь монитор при пиковой нагрузке. Поэтому испарительную пластину необходимо переустановить, иначе процессор вообще не сможет охлаждаться.

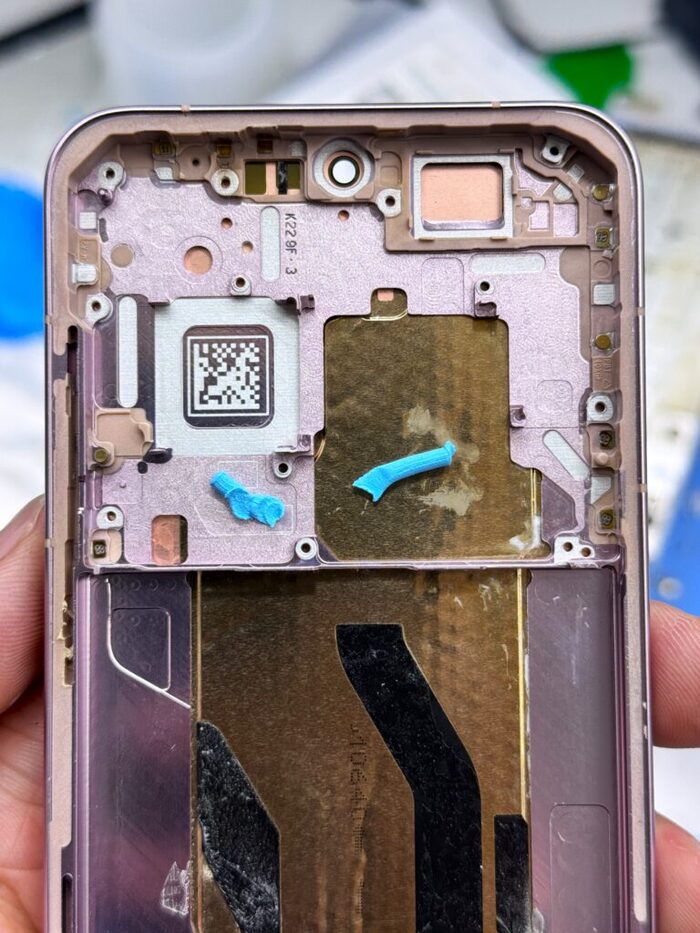

Подливаем изопропил и вставляем испарительную пластину по диагонали.

Затем наносим жидкие термопрокладки с фазовым переходом от Laird, чтобы процессор не перегревался из-за кривой китайской сборки.

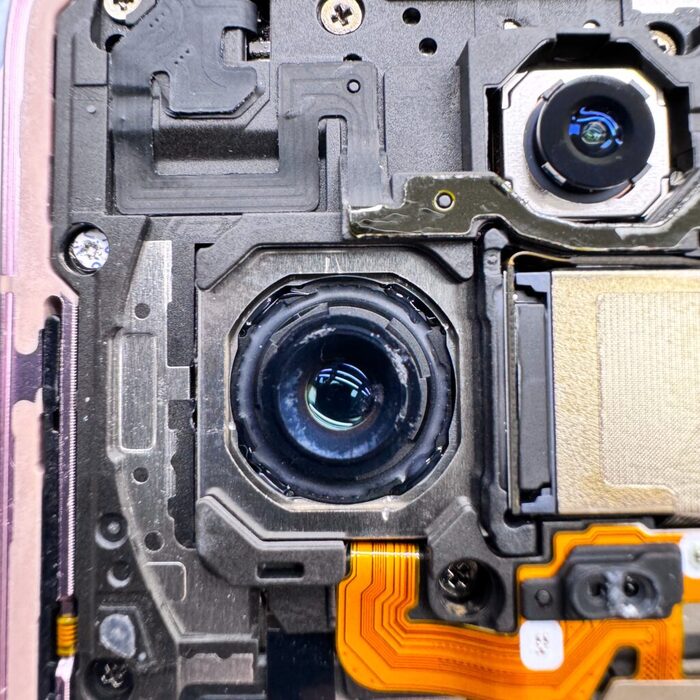

Собираем все в новый корпус и чистим линзы камер от мусора.

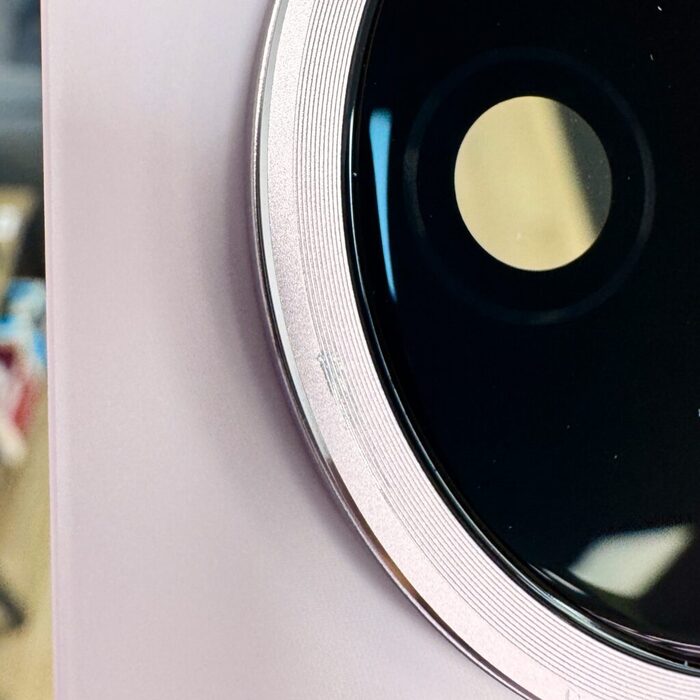

Пластик на камере поцарапан, но самое главное, что на самом объективе нет царапин, иначе они были бы видны на фотографиях.

Кроме того, удар повлиял на устойчивость камеры.

Поэтому мы смажем камеру специальным гелем, чтобы эта дьявольская машина снова смогла фокусироваться.

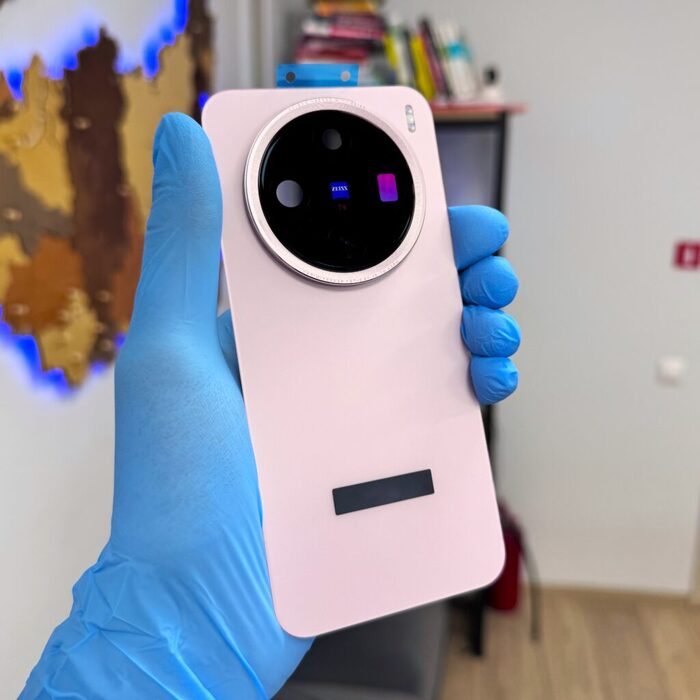

Затем достаем новую крышку.

Крышка, конечно, поцарапана, потому что китайцы не умеют этого делать. Но, по крайней мере, это не так уж и заметно.

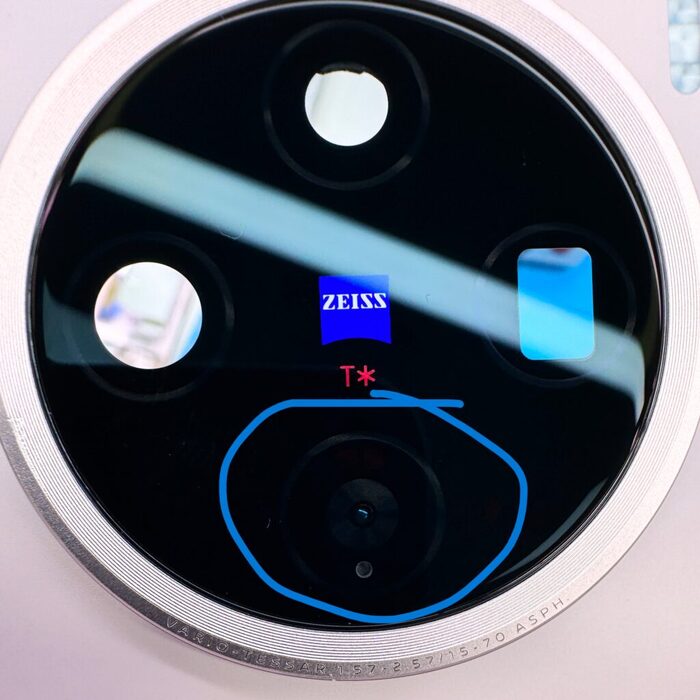

Кстати, а это что, эксперт? Может, камера?

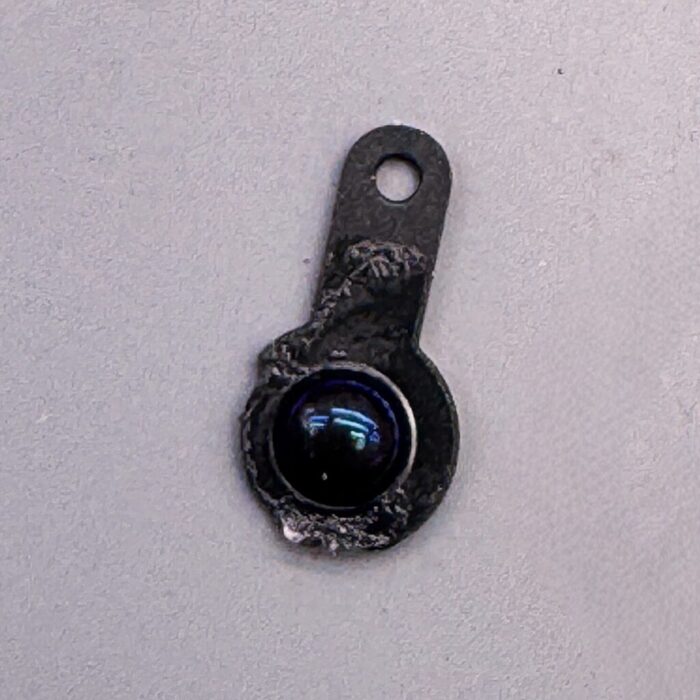

Проблема в том, что это всего лишь пластиковая подделка, а не настоящая камера. Я видел такое только на бюджетных телефонах и понятия не имею, зачем её ставить во флагман.

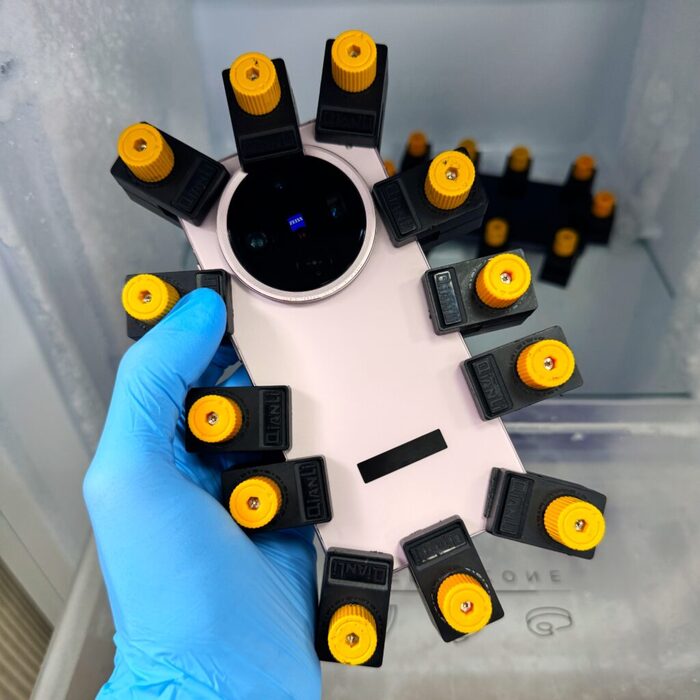

Аккумулятор немного раздулся от удара, но в комплект этого товара аккумулятор не входит, поэтому крышку придется приклеивать горячим клеем, поскольку аккумулятор просто выталкивает крышку вместе с клеем и не дает ей закрыться.
