Всем привет! Сегодня мы разберем старый игровой ноутбук, скорее всего модель Acer Predator.

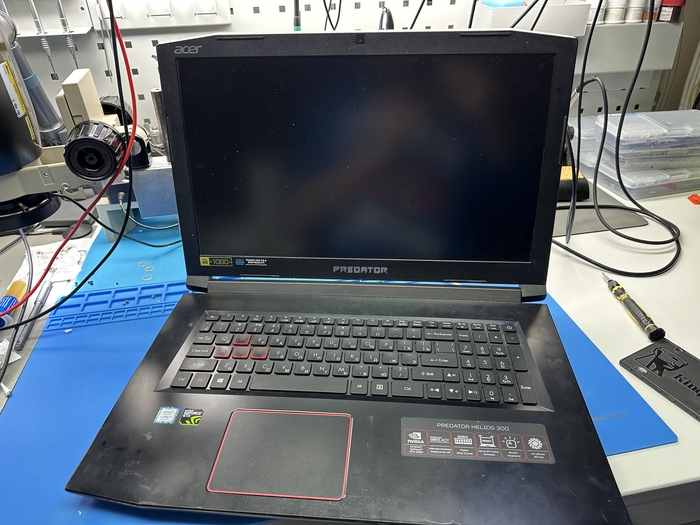

Выглядит это так:
На самом деле, основная работа по восстановлению была проделана на другом ноутбуке после SC, я не знаю его точной истории, но знаю, что были проблемы с питанием, видеокартой и всей видеопамятью.
Так вот в этом СЦ восстановили питание видеопамяти, заменили ГП и заменили видеопамять, но это не помогло, в диспетчере устройств появилась ошибка 43, видеокарта здесь gtx 1060.

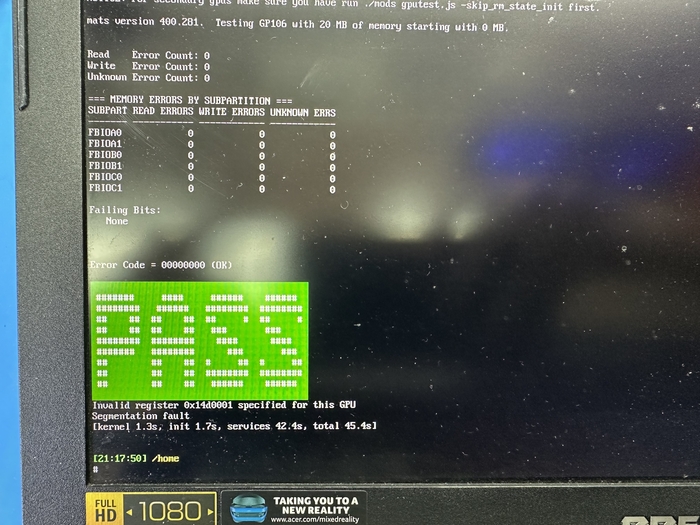

Прежде всего, я должен сказать, что он проходит тест MATs:
Так как же это возможно?!
но тест модов завершается ошибкой.
Вероятно, это объясняет весьма печальную судьбу установленной здесь видеопамяти, как мы увидим позже.

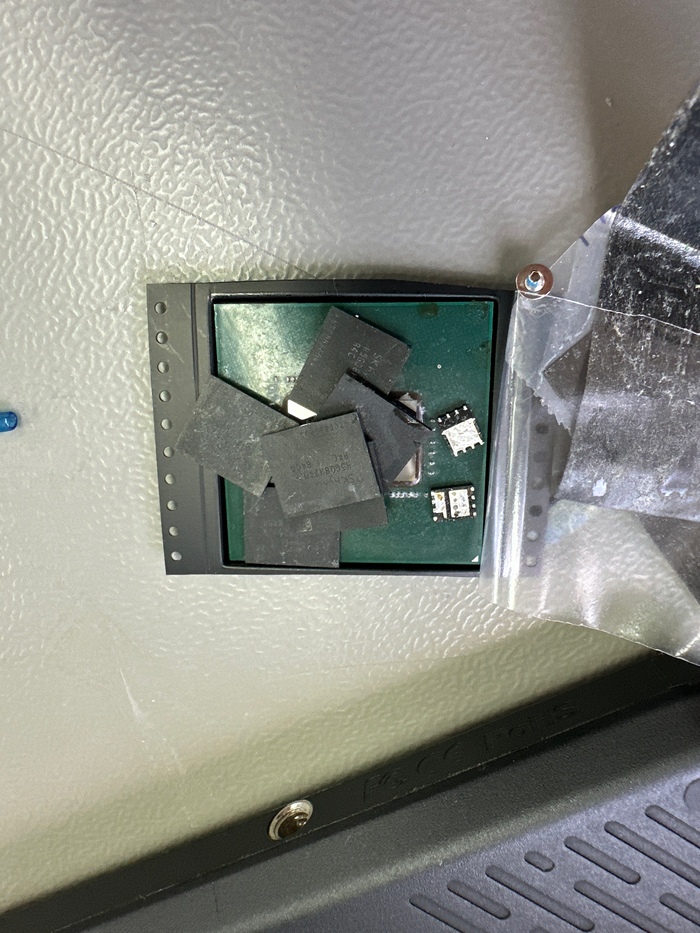

В комплект ноутбука входит вот такая маленькая сумка:)
Видеочип старый (видимо, его перепаивали не один раз), небольшое количество видеопамяти и какие-то ключи (вероятно, один от питания видеопамяти, другой откуда-то взялся).
Ноутбук был признан непригодным к использованию, поскольку слои где-то были сломаны и т д.

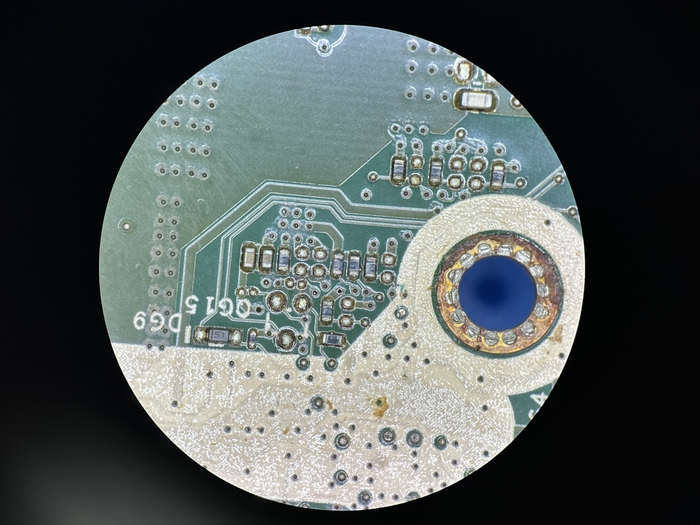

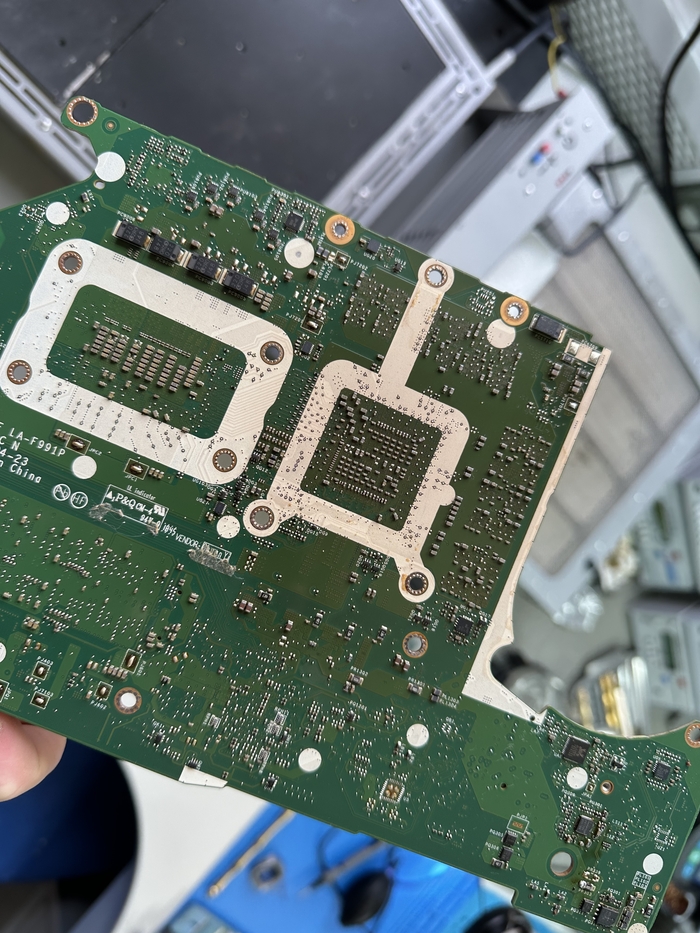

Вот статус текстолита:
Они, должно быть, паяли здесь не один раз или даже не два)

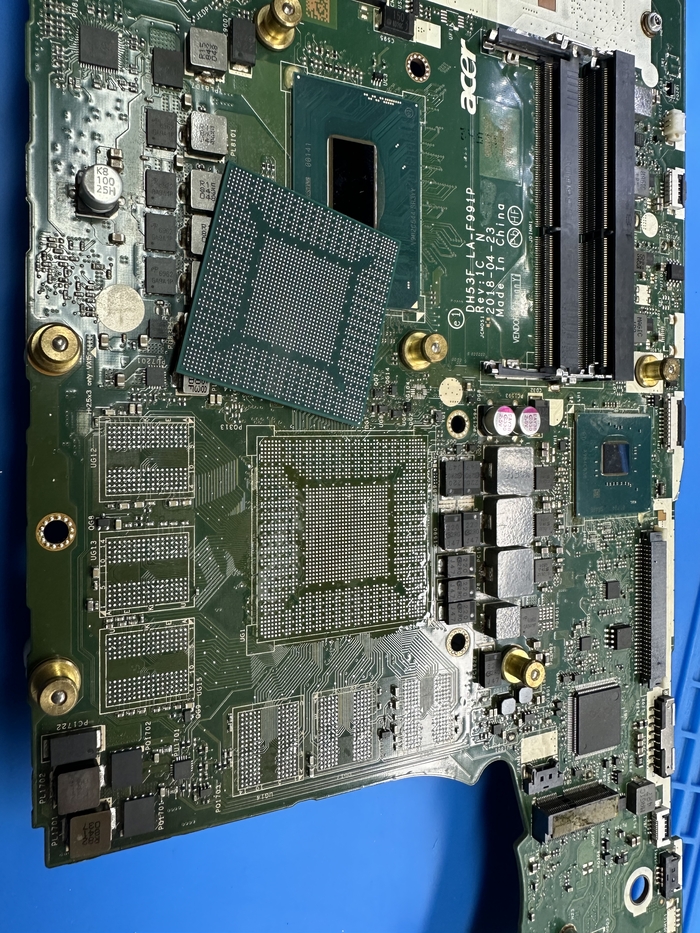

Подводя итог, мой путь начался с разборки графического процессора и всей видеопамяти:

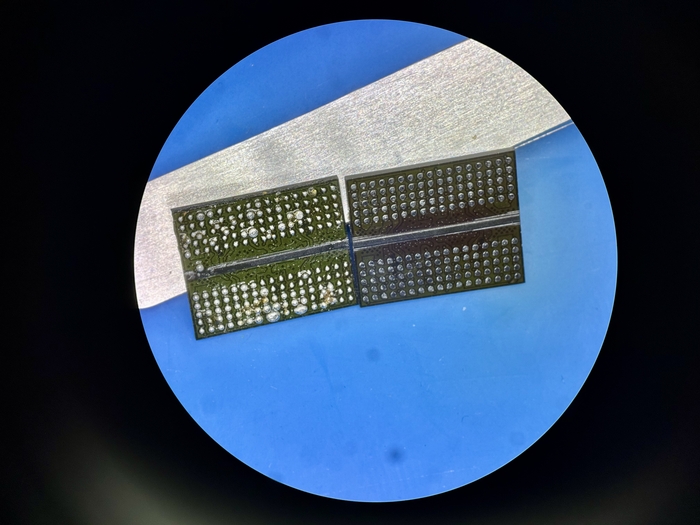

На моем любимом термальном профессионале это состояние установленной памяти, она справа на фото, слева - память с завода, маркировка на обоих одинаковая, и должна выглядеть одинаково, но это не так))
Так как же он должен работать с таким ограниченным объемом памяти, может быть через майнинговую карту?!

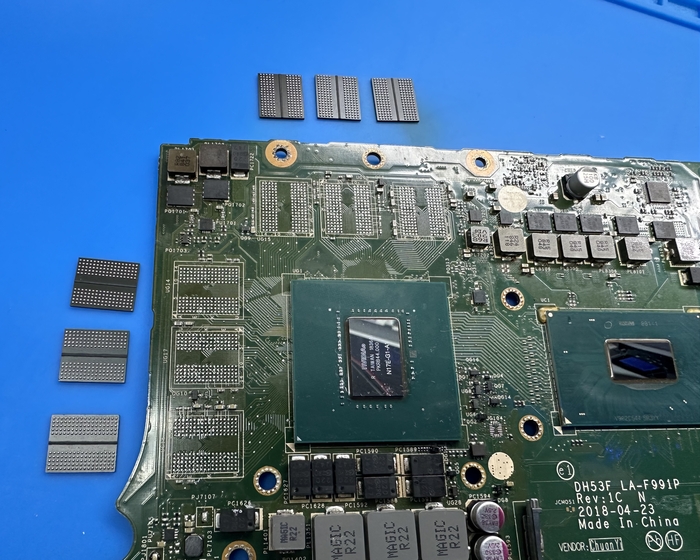

Ответ примерно такой, а затем приготовьтесь припаять GPU 1060 обратно:
К моему удивлению, он был совершенно не обнаружен системой после приземления... Я попытался его починить, но он полностью разбился... Все источники питания были подключены, графический процессор был сброшен, но он все равно не запустился. Я потрогал его кварц и обнаружил тишину, никакой генерации энергии.
Обратите внимание: Разрабатываем игру. Прошло 2 дня..

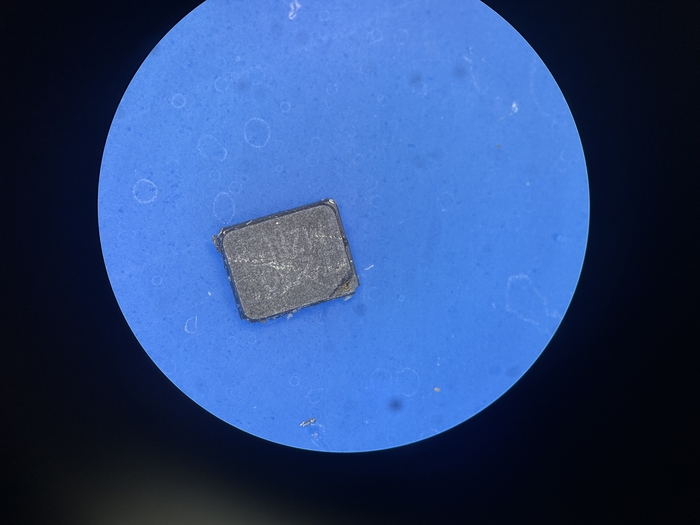

Состояние кварца следующее:
У него были сколы по углам, что я заметил сразу, еще до снятия видеочипа, что было обнаружено после замены кварца. Затем была найдена и подготовлена память Samsung:
Но оригинальные — Hynix, а это значит, что мне придется использовать полосковые резисторы на задней стороне платы под графическим процессором:

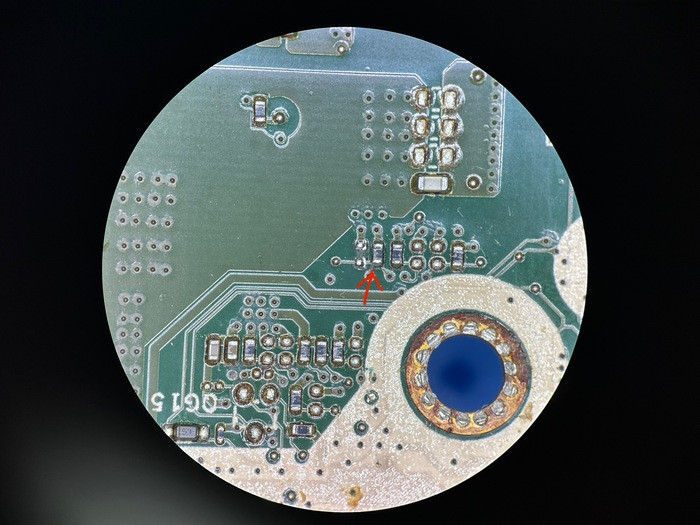

Я переместил этот резистор:

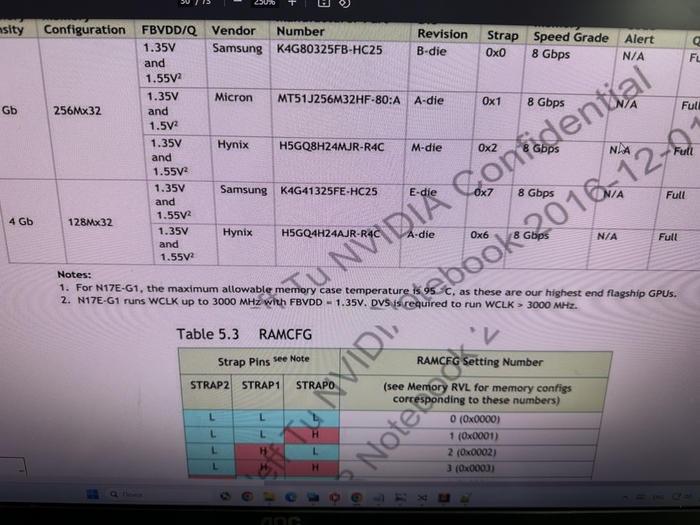

Вот принципиальная схема платы:

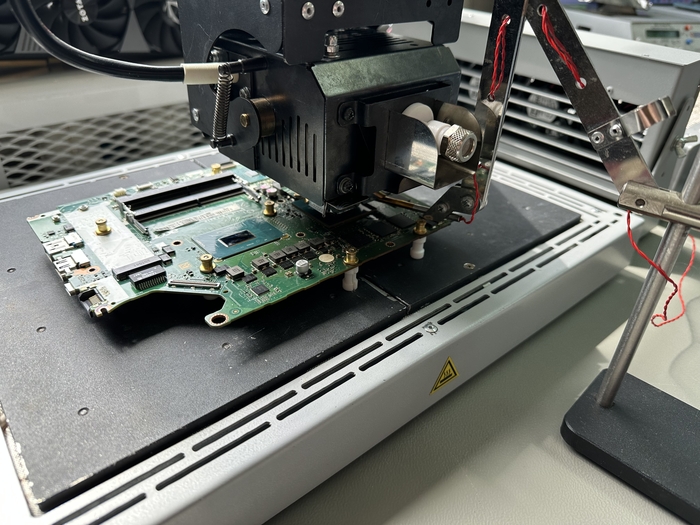

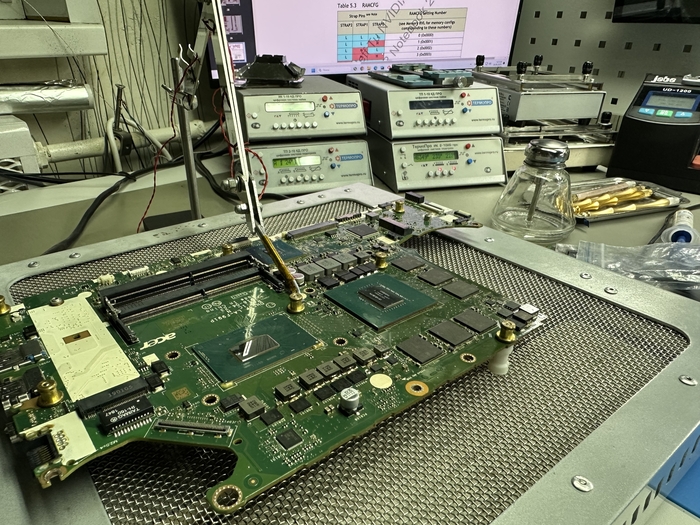

Все три провода должны быть подключены к земле, что означает уровень L (низкий), конфигурация Samsung - 0x0000, и вот она. Я подключу память к другому нагревателю от ThermoPro, старому ikt245 на керамической плате Elshtain, которая отлично подходит для сушки плат:

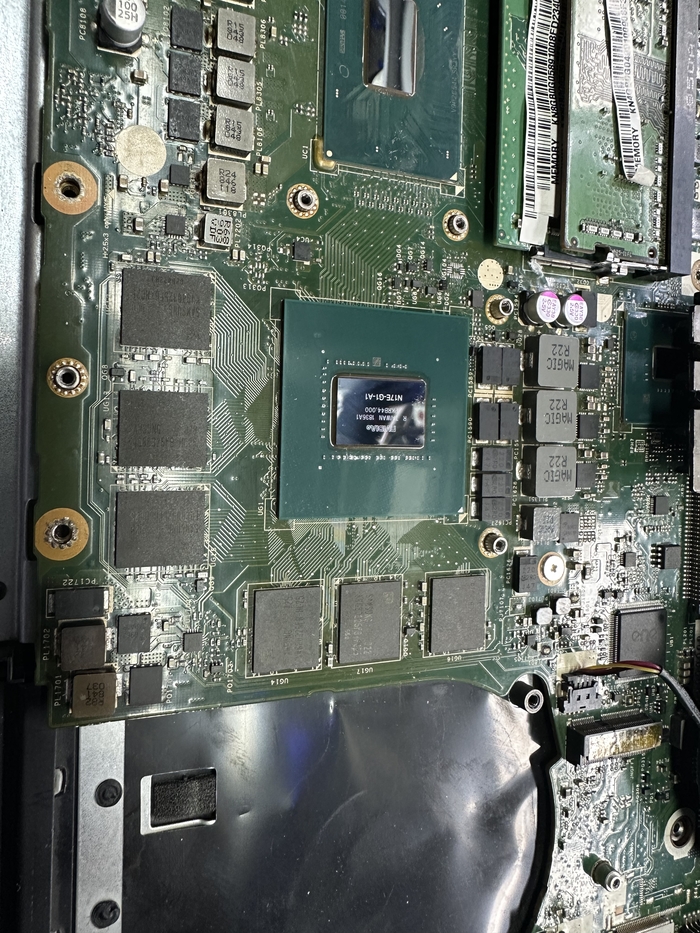

Вот что я получаю:

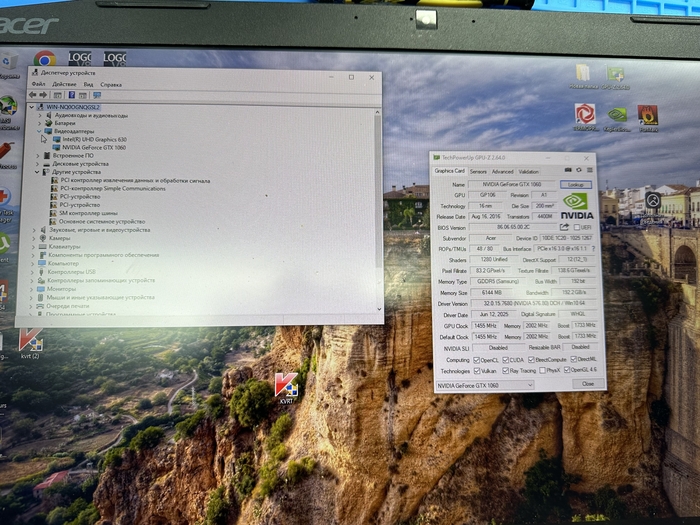

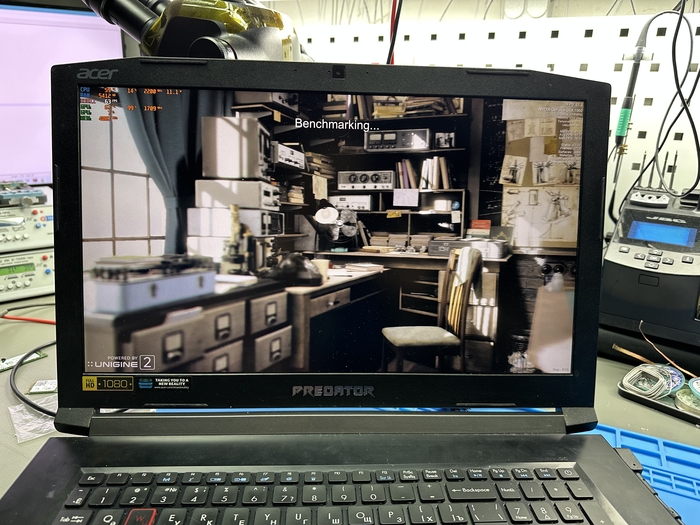

Итак, вот результаты:
Это наложение
В прошлый раз SC чуть не сломался, и мне пришлось просто поставить нормальную память и все было хорошо. Ноутбук спасли, но я не знаю, сколько он прослужит. Материнская плата выглядит плохо, но ремонт прошел успешно. Вот и все.
