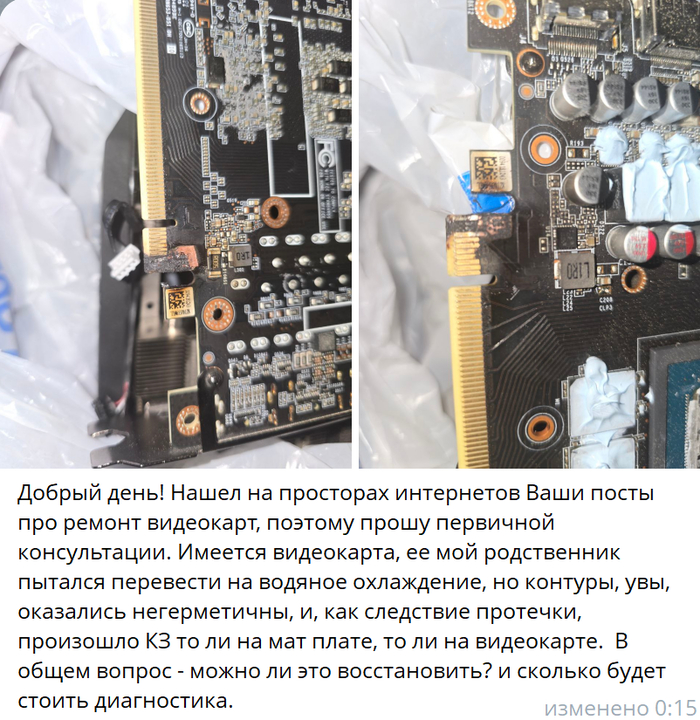

На самом деле, предыстория владельца
Мы обсудили это и решили, по крайней мере, отнести карту на диагностику и посмотреть, можно ли что-то сделать в этой ситуации

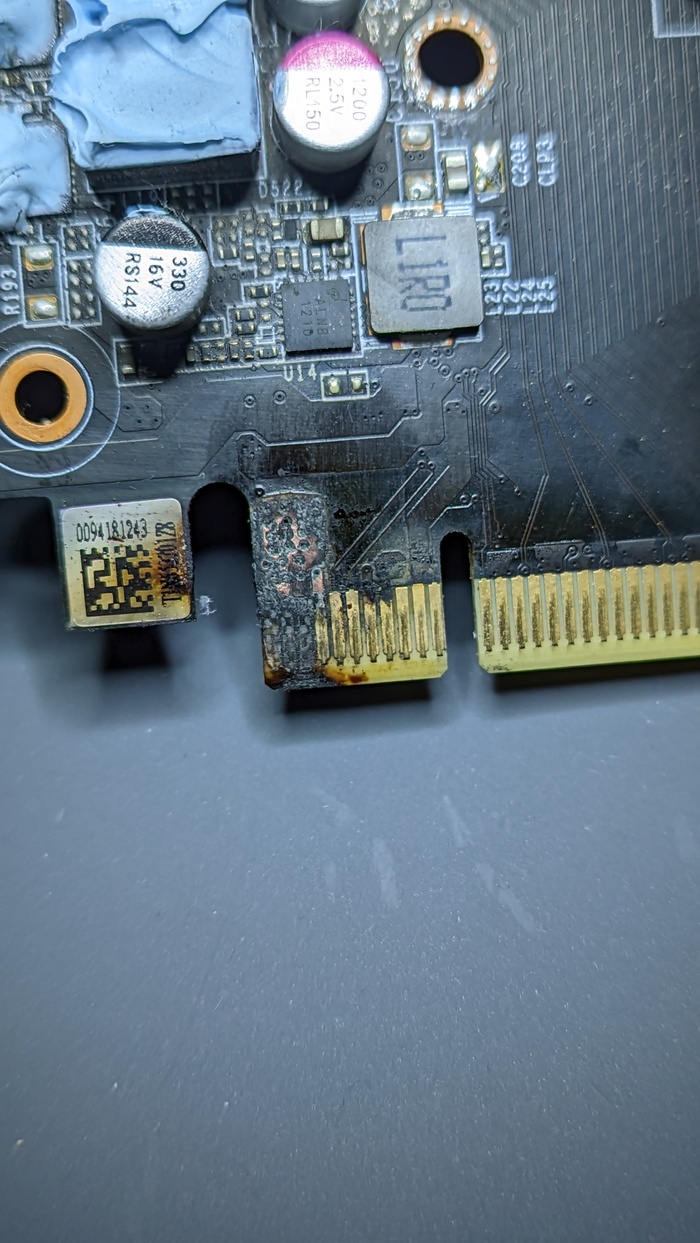

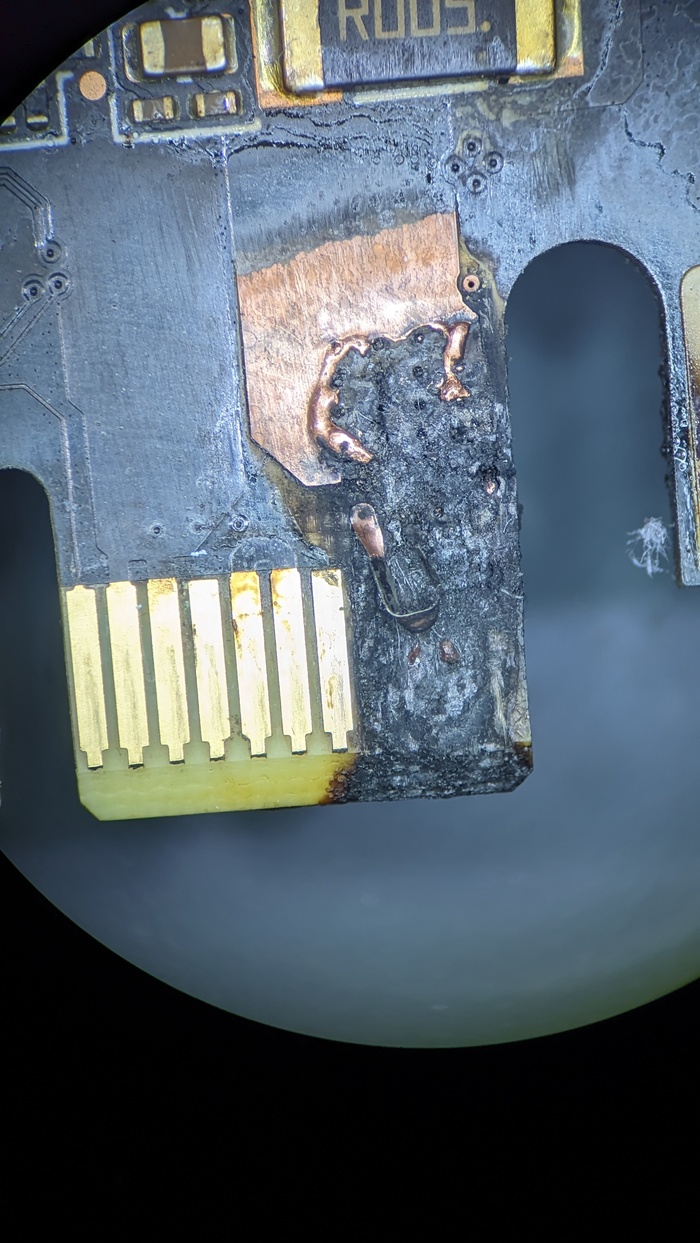

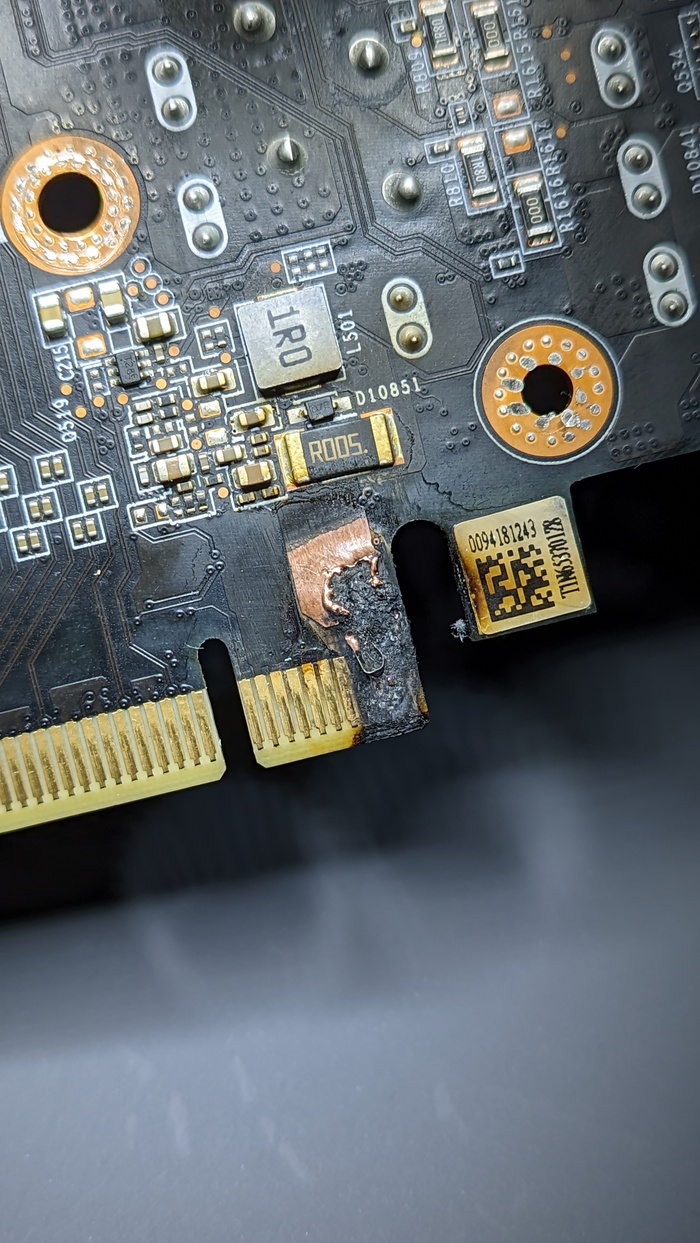

Ого, этот слот действительно хорошо выжжен
Под микроскопом это выглядело еще хуже, с другой стороны, я потерял фотографии, но в любом случае масштаб повреждений был очевиден

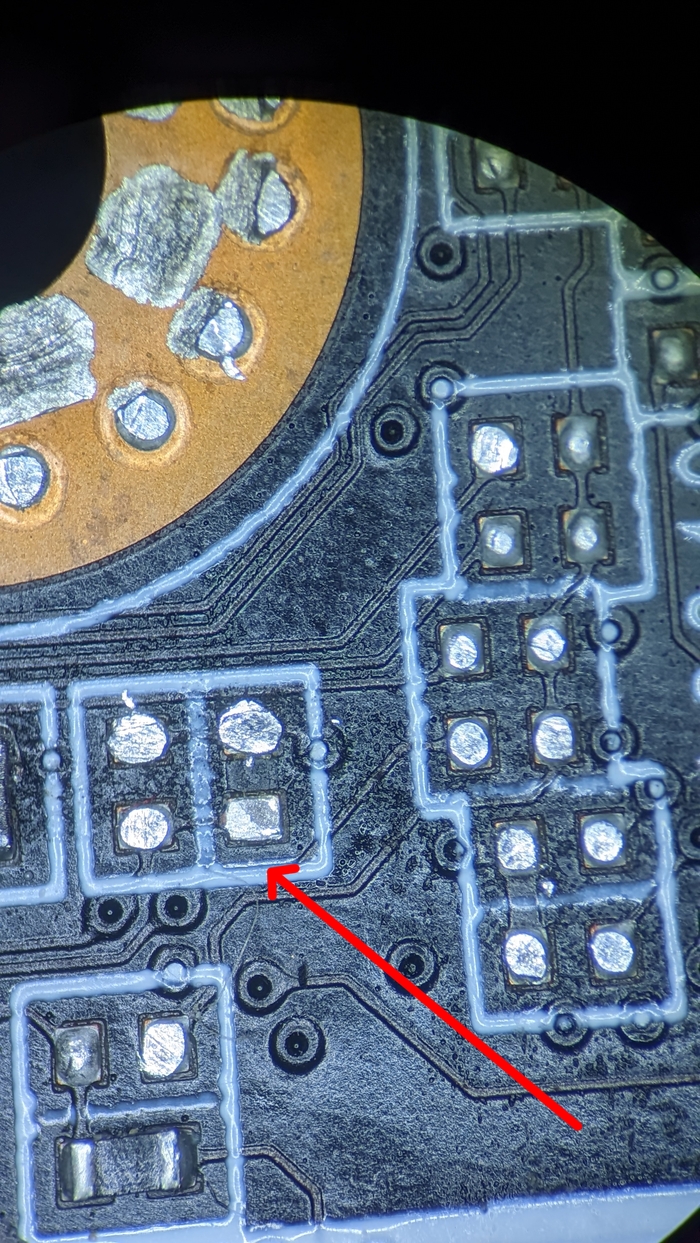

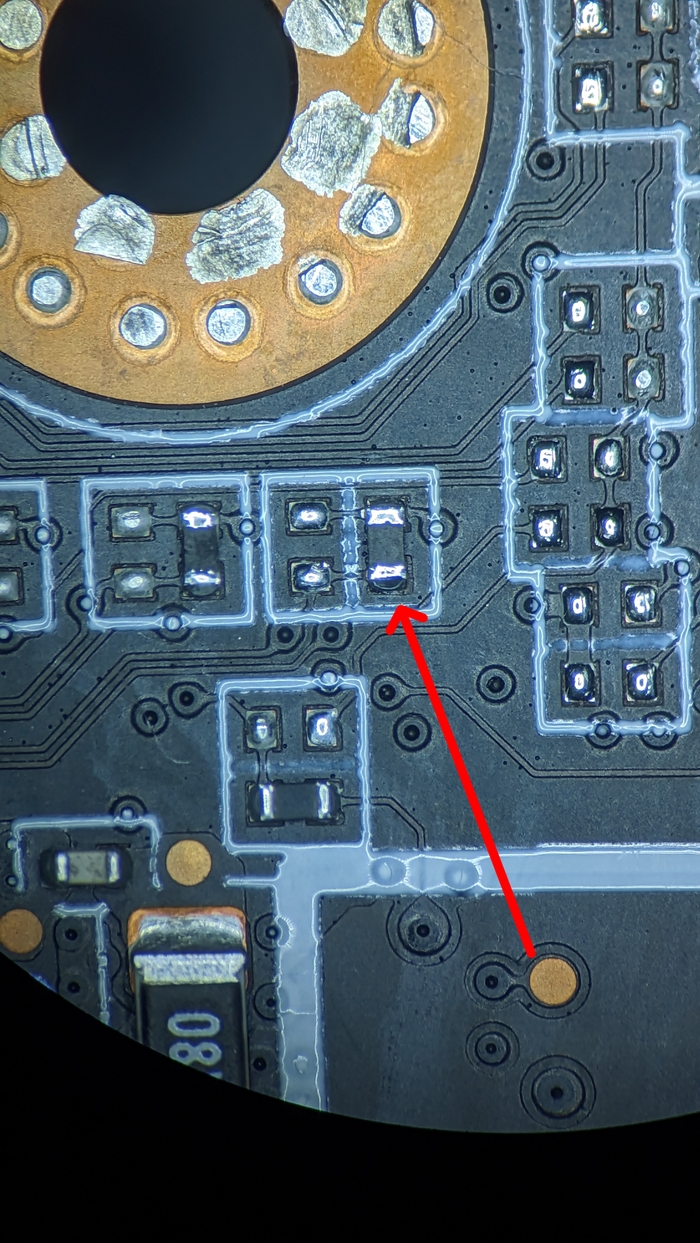

Хорошо, я вернусь к этому позже, но сейчас мне нужно починить сломанный резистор, который должен быть вот здесь
Поместите нужный предмет в нужное место
Теперь я вернусь к слоту, который нужно восстановить

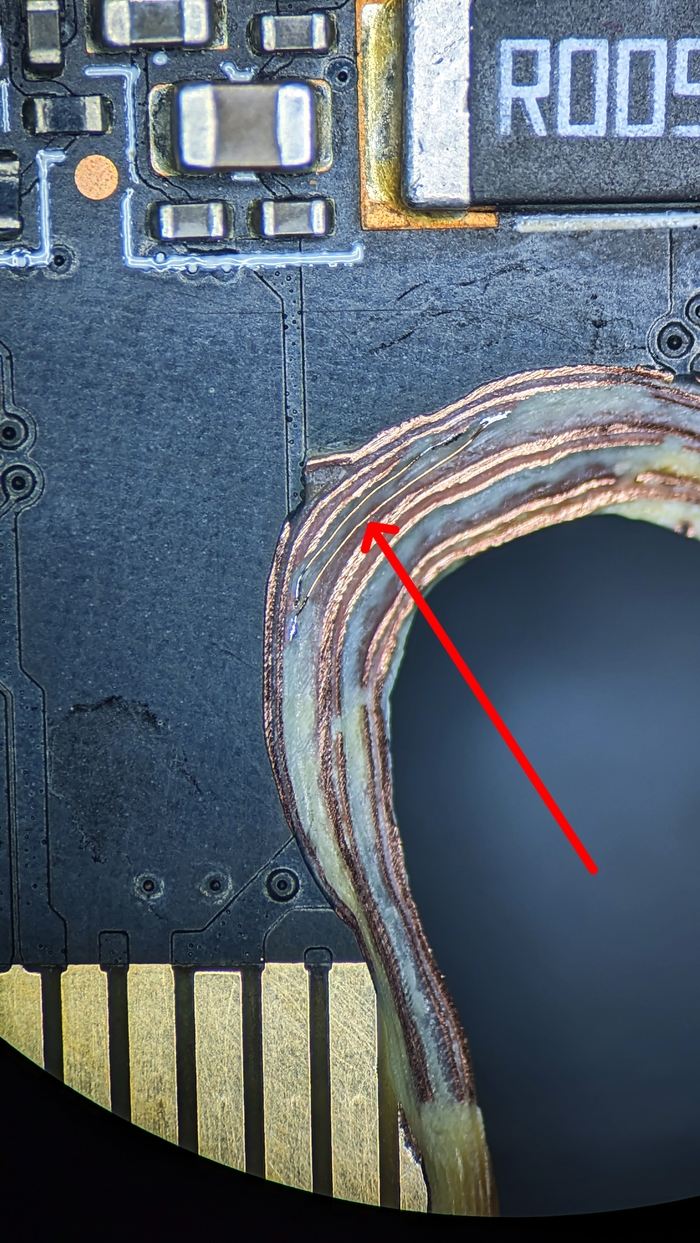

Я медленно отколол весь уголь и т.п., а затем восстановил несколько важных дорожек внутри доски
Похоже на это

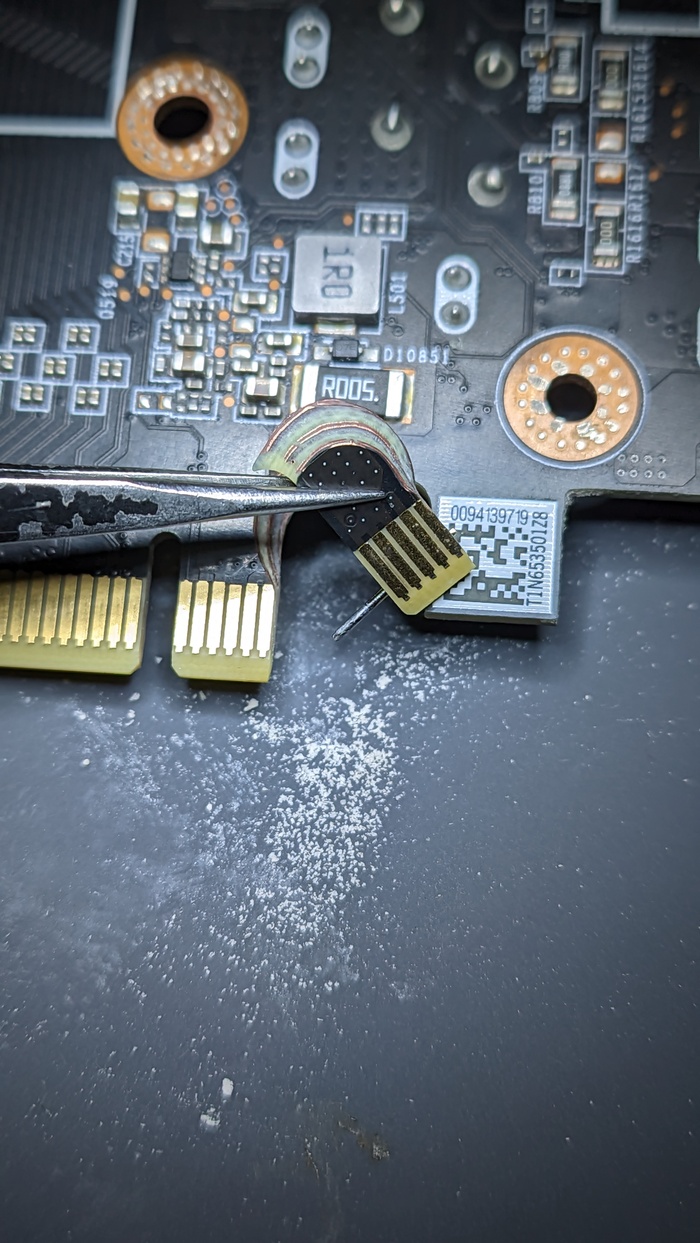

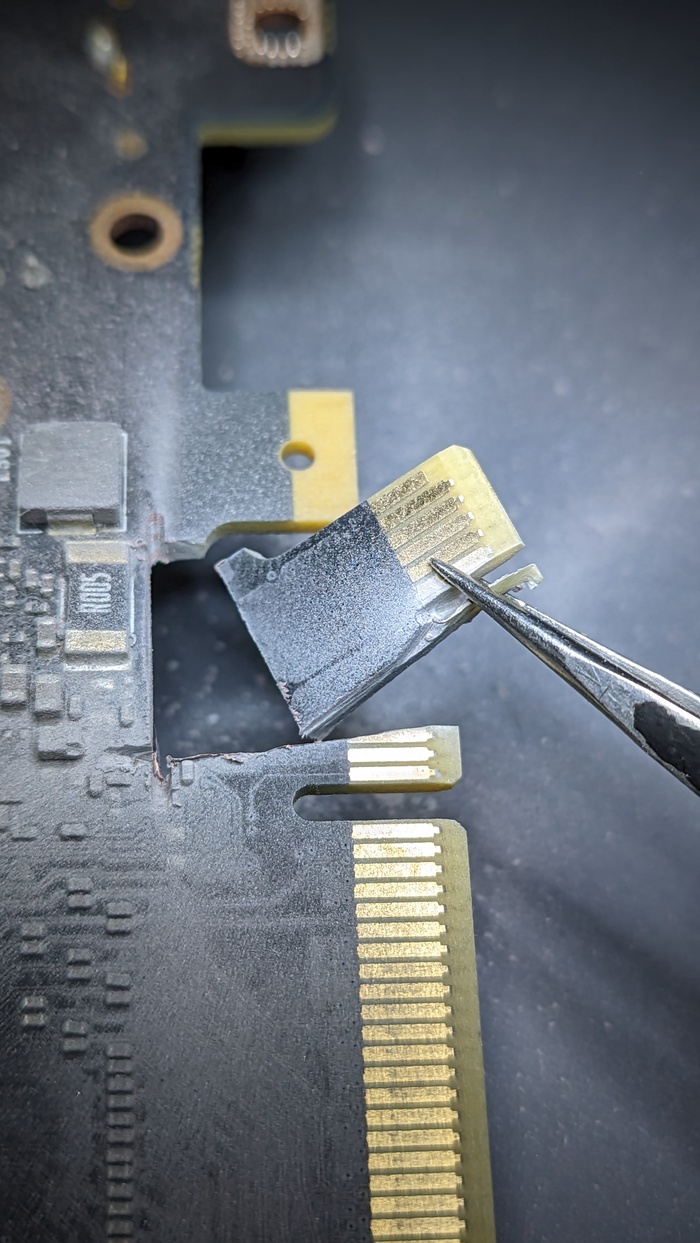

Затем я вырезала из донора кусочек, максимально похожий на оригинальный кусочек на всей открытке
Я разглаживаю его за кулисами, чтобы он максимально точно подходил пациенту
Теперь пришло время для самодельных изобретений...

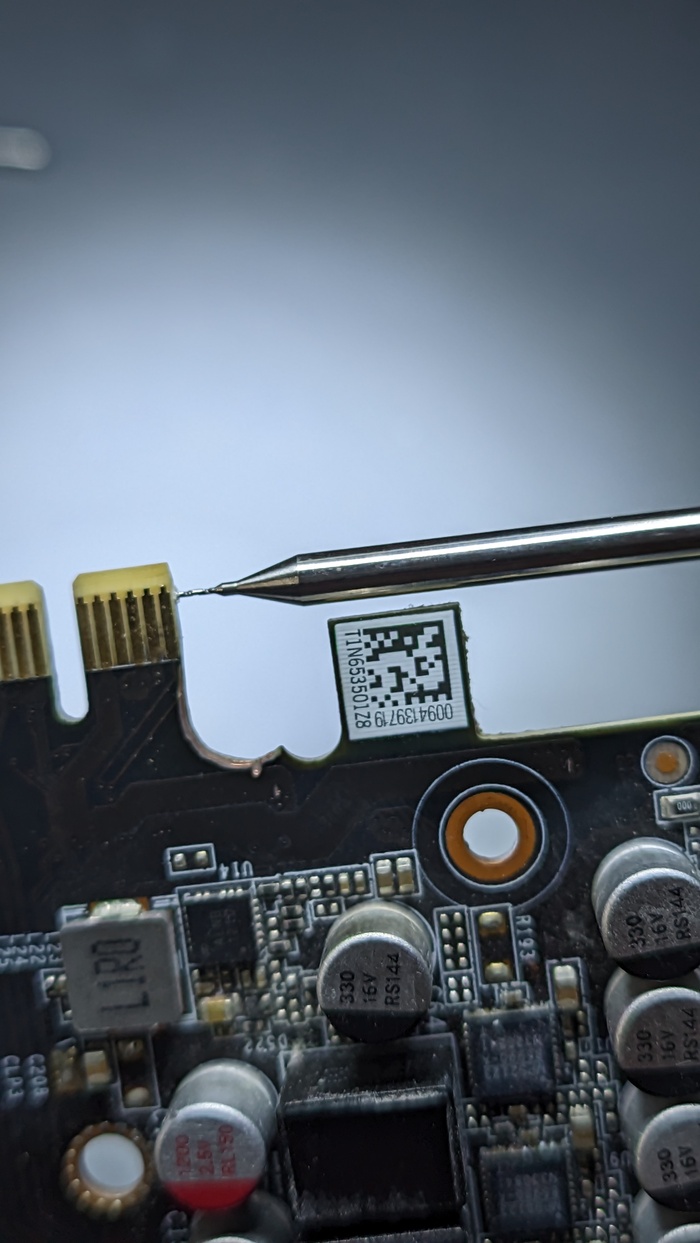

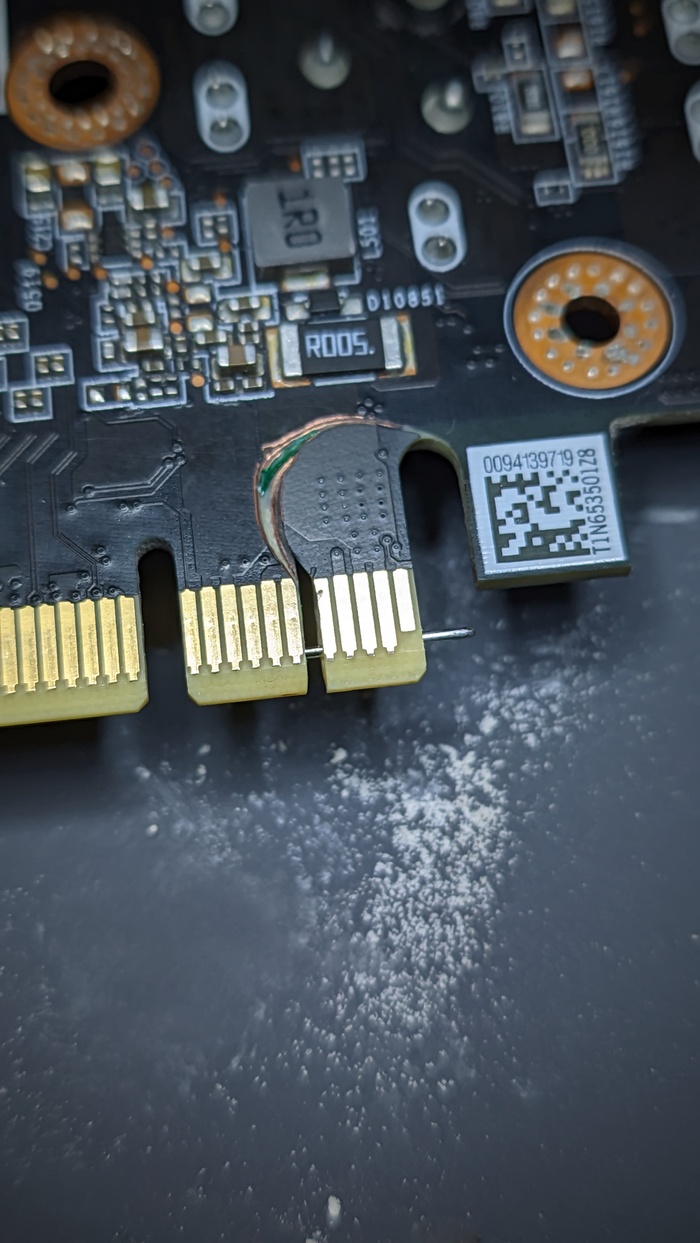

Я использовал свои пальцы, чтобы вращать сверло в оставшихся прорезях на карте в течение часа или больше (другого способа не было), чтобы я мог вставить штифт и соединить его с донорской частью, что добавило бы прочности всей конструкции (или должно было бы)
Я также просверлил отверстия и вставил импланты
Эту скульптуру можно было бы каким-то образом связать с картой
Я отрегулировал все плоскости как можно точнее, чтобы они все влезли в слоты для карт на материнской плате
После установки я загрунтовал его эпоксидной смолой и дал ему просохнуть в течение нескольких дней
Прошло несколько дней, и все, кажется, высохло, мы можем приступить к восстановлению этой штуки
Я нашел кусок железа, толщиной ровно 1 мм, а то и больше, который можно согнуть только плоскогубцами, а это именно то, что мне нужно
использовать:

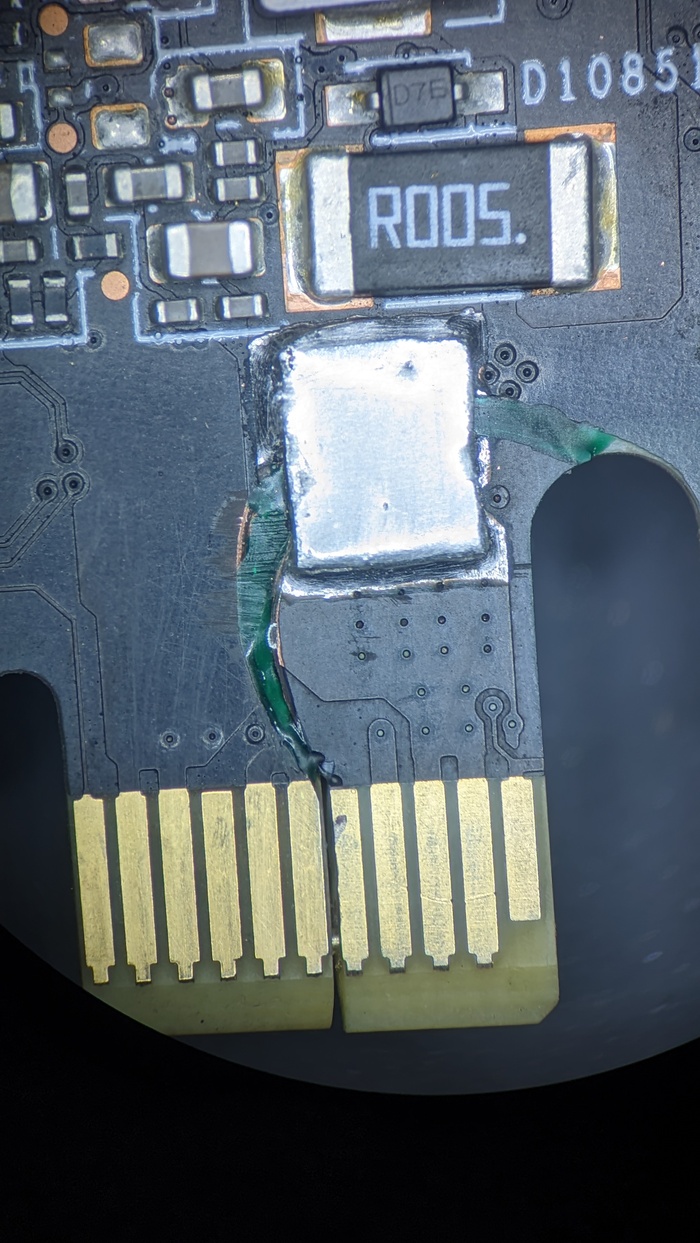

Сначала приварите лист железа и подключите слот-пластину к материнской плате
Во-вторых, это должна быть точка крепления и жесткая точка
в-третьих, он будет действовать как поли 12-вольтовая линия от розетки, что требуется

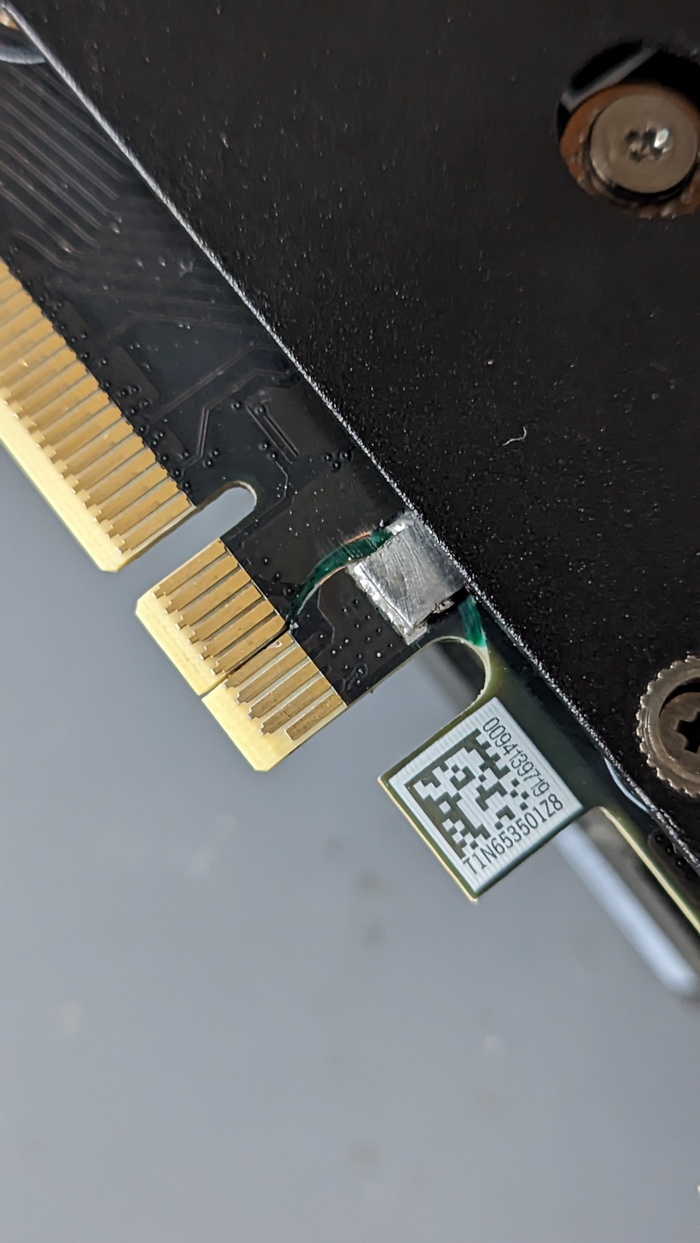

Я приклеил его и как-то оно заработало
Думаю, я закончил эту сторону, перейду к следующей
Здесь есть несколько дорожек, которые нужно отремонтировать, позже я их покрою лаком

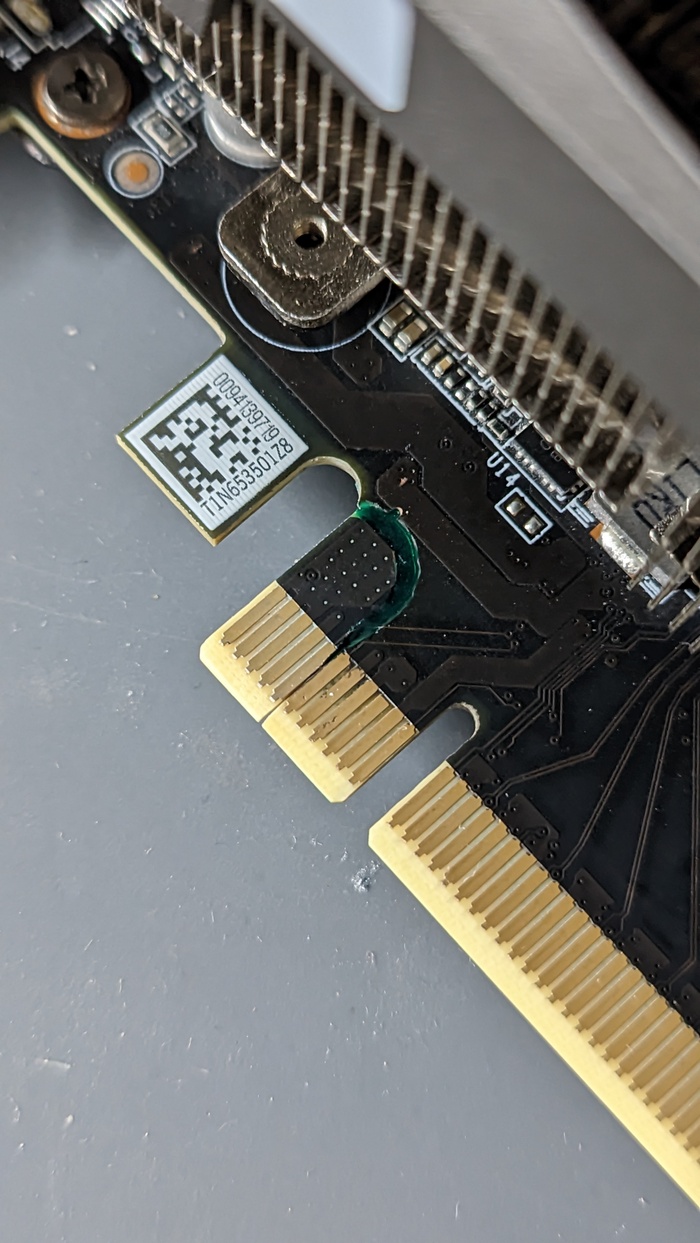

В целом все вроде бы хорошо, покрыл лаком и вот результат
Почти как новый, но как может быть иначе

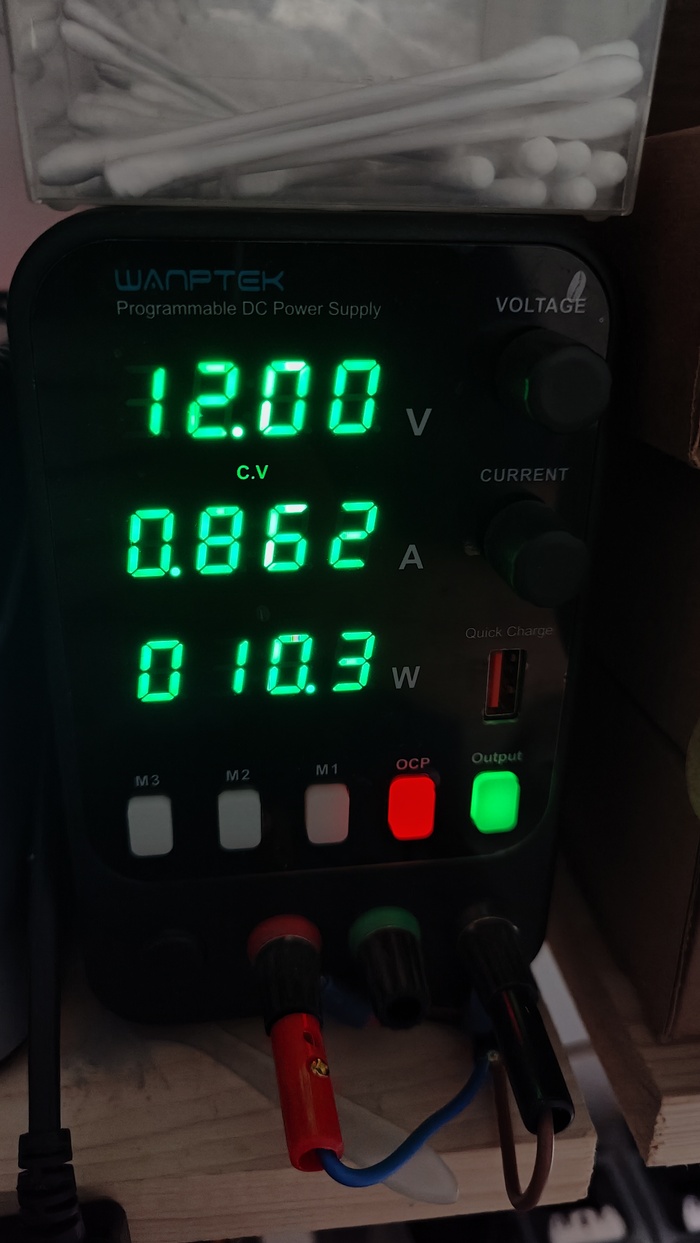

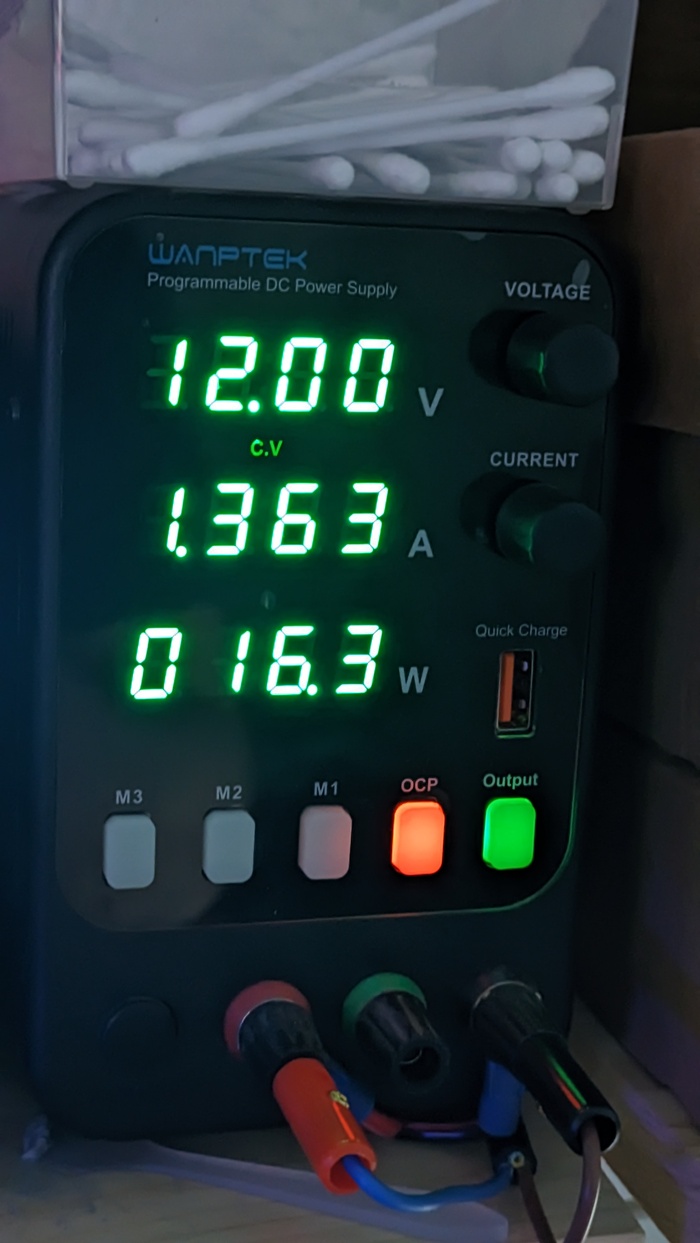

Теперь вы можете проверить загрузку питания на карте
Работает, но не все

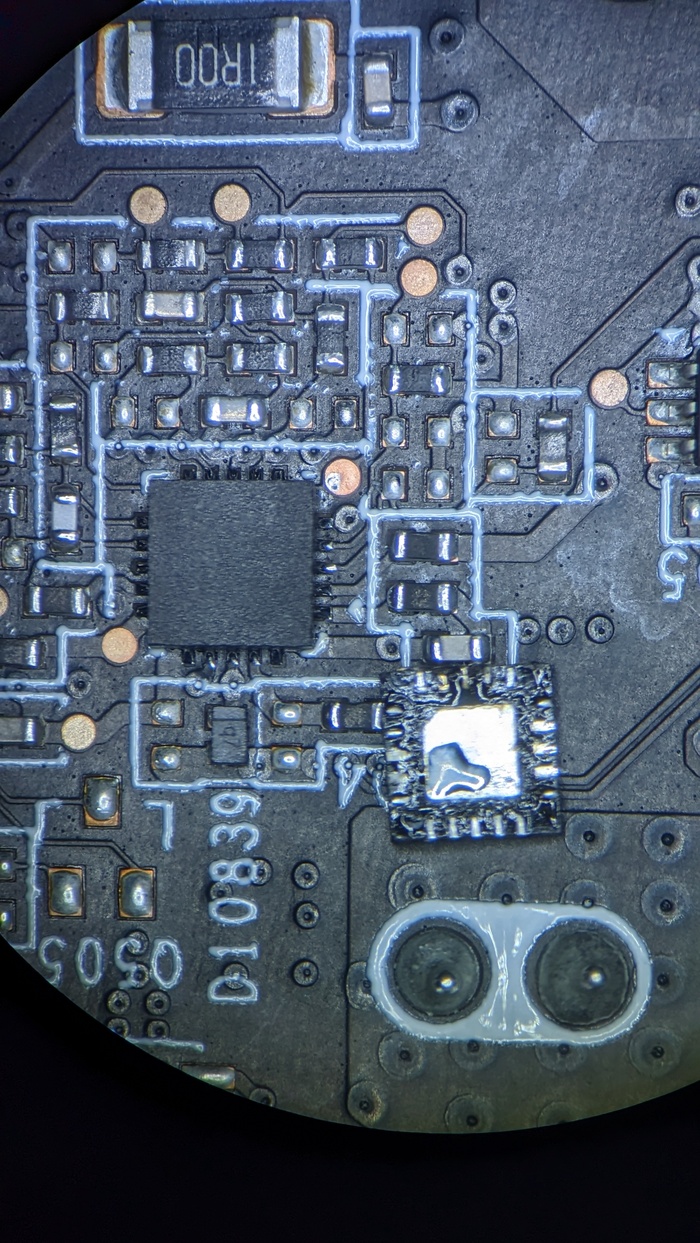

Сломался блок питания памяти, точнее сломался контроллер
Я тоже изменюсь
Ого, сейчас начнется

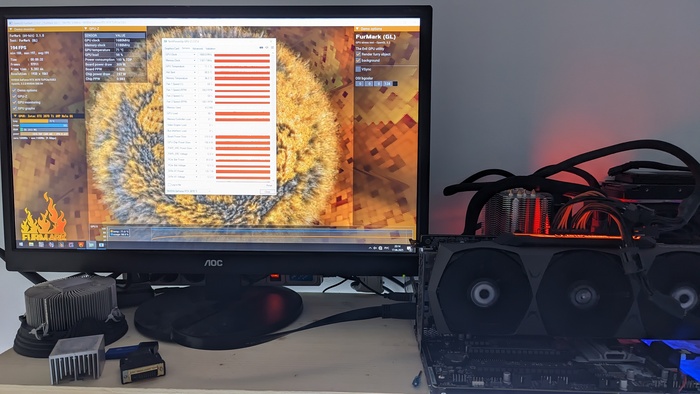

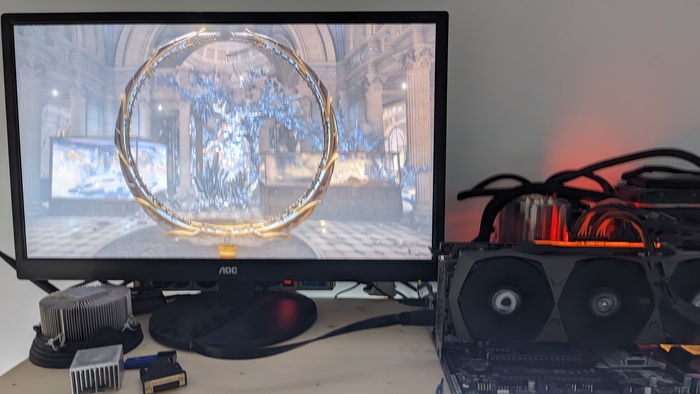

Хорошо, теперь начнем тестирование.
Обратите внимание: Греется EVGA 3070ti ultra gaming FTW3.

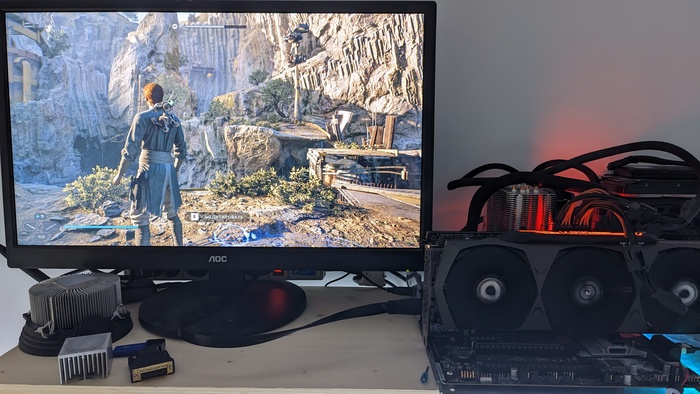

Что бы мы делали без тестирования
В настоящее время ведутся реставрационные работы...
