Мне нужно самому модифицировать селфи-палку и добавить разъем для подключения наушников:
Зачем это нужно? Четыре человека прислали мне личные сообщения с этим вопросом. Они вообще не возражали, просто нашли меня по нику и оставили сообщение в Telegram.
Позвольте мне сначала рассказать о преимуществах этой гарнитуры:
- Зарядка наушников ограничена только зарядом аккумулятора, и наушники не разрядятся при низких температурах, например при -20 градусах (до глобального потепления в Новом Уренгое нормальной температурой было -24, не знаю, как сейчас).
- Микрофон можно расположить на определенном расстоянии от рта. Да, некоторые наушники позволяют регулировать положение микрофона
Цена. Проводные наушники (особенно мои) намного дешевле беспроводных
недостаток:
- Наличие электрических проводов.
Может быть, это все недостатки. Перечисленные мной преимущества для меня важнее.
Сборка селфи-палки
Для этого устройства нам понадобится:
- Палка для селфи
- Кабель MGTF 0,12 мм (длина зависит от длины селфи-палки)
- 4-контактный входной и выходной разъем mini jack 3.5
- Изоляция проводов

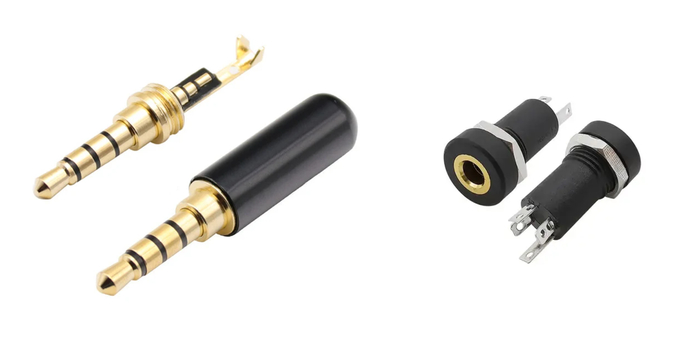

Разъемы можно купить на китайском сайте. Ссылки не будут включены, но я взял эти:
Купить кабель МГТФ можно на Авито. Он недорогой, качественный и отлично подходит для селфи-палок. Розничная цена около 20 рублей за метр.
Кстати, у меня есть много провода МГТФ сечением 0,5 мм (рыночная цена 32 рубля за метр), и я могу продать его кому нужно дешевле, чем на рынке.
Распиновка разъема следующая:

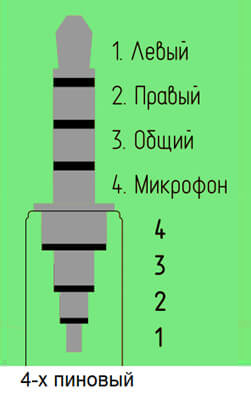

Распиновка мини-джека 3.5
Контакты 3 и 4 взаимозаменяемы. В любом случае, я видел несколько распиновок в сети, в которых микрофон и общие провода были перепутаны. Я определил, где был общий провод на телефонном разъеме, экспериментируя.
Кнопка на селфи-палке замыкает микрофон и общую линию.
Обратите внимание: Как Починить Сломанные Наушники? Часть 4 - Ремонт Части Наушников.
Селфи-палка действует как удлинитель для наушников. Кнопка селфи-палки должна быть подключена параллельно микрофону (общая линия). При нажатии кнопки микрофон и общая линия замыкаются. Если вы нажмете кнопку во время разговора, ваш собеседник не сможет вас услышать.Казалось бы, все, что я описал, идеально, но когда я начал собирать, то обнаружил, что телефон не видит наушники.
Звонок указывает на то, что удлинительный кабель подключен правильно, и телефон воспроизводит звук через гарнитуру, но при подключении гарнитуры через удлинительный кабель звук пропадает.
Что не работает 👀?
Поэтому я начал думать, что здесь может быть не так. На минуту я подумал, что помехи в проводах были из-за того, что на моем удлинителе не было металлического сетчатого фильтра. Но мой жизненный опыт подсказывал мне, что проблема была не в этом.
Я пробовал подключить гарнитуру к другим телефонам с помощью селфи-палки, но безуспешно.
В итоге я потратил около часа на размышления и попытки понять, что, черт возьми, не так с этим удлинителем 😂
Угадайте, господа? Может, кто-то уже догадался?
В общем, у меня около нескольких лет опыта в электронной промышленности, у моего отца около 40 лет, а мой отец был инженером ACS около 30 лет. Для этого я попросил у своей семьи совета.
Ну, мой отец сам все проверил мультиметром, покрутил провода и сказал, что нет контакта между телефоном и китайским разъемом.

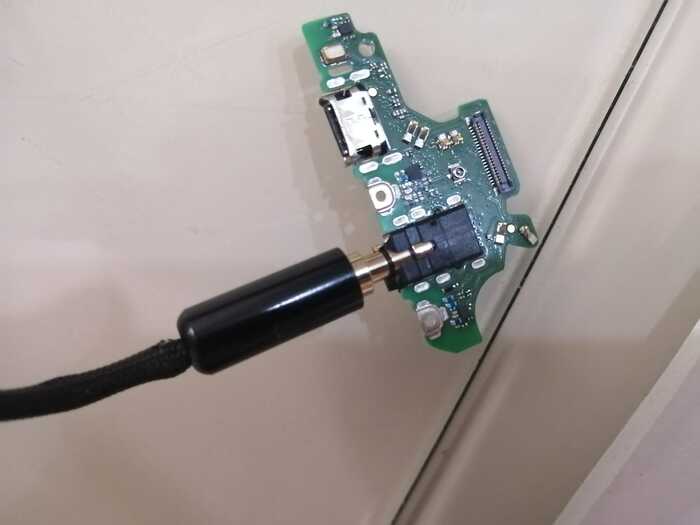

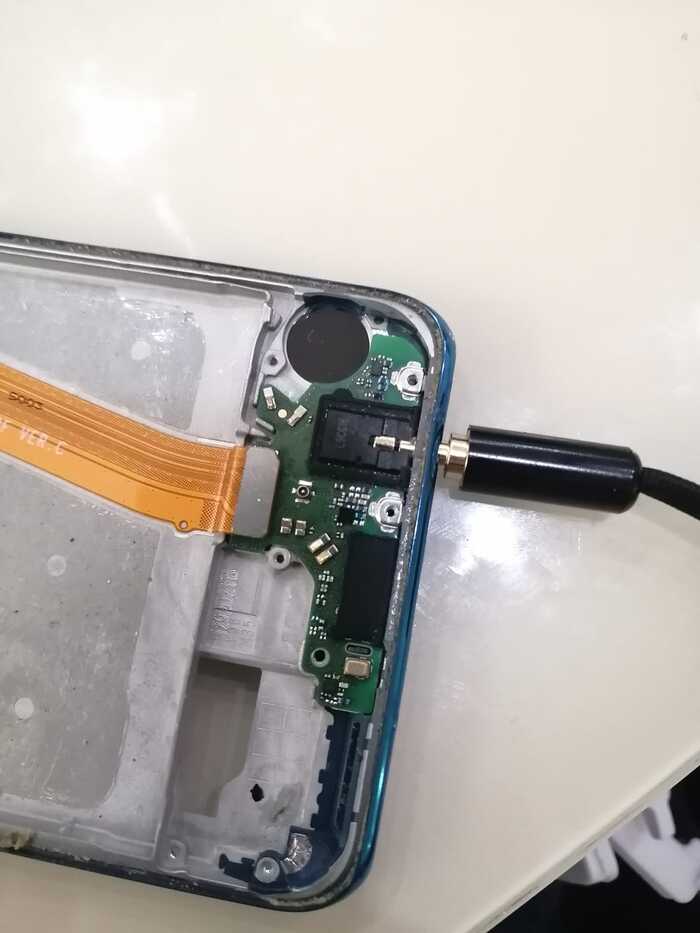

В любом случае, я разобрал телефон 😂, чтобы посмотреть, в чем проблема:

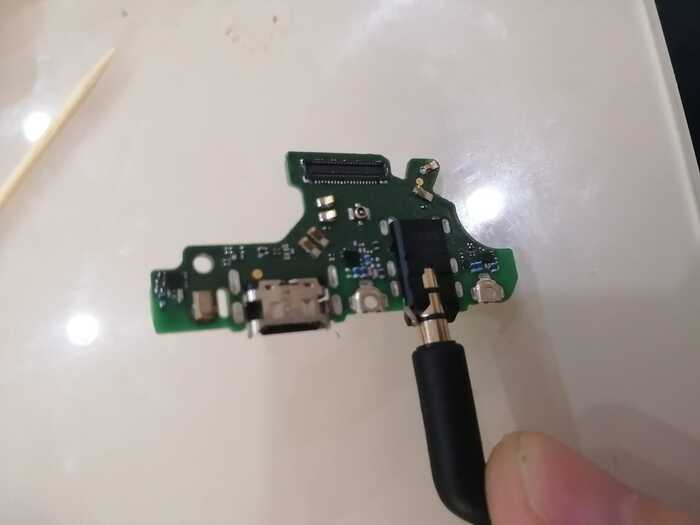

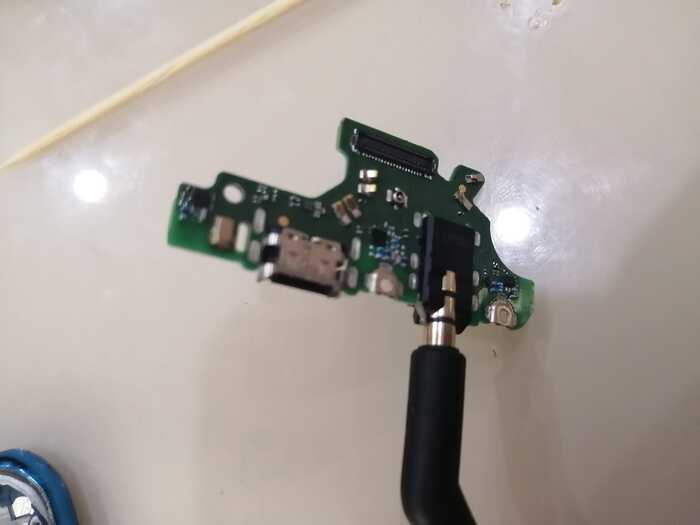

Проблема была в китайском разъеме с Aliexpress. Он почему-то оказался немного длиннее разъема наушников и не входил в гнездо наушников полностью. Это и привело к плохому контакту. Присмотревшись, можно увидеть на фото, что контактные штырьки касались изолятора, а не разъема.
Наконец, я немного подточил разъем, и все подошло и заработало отлично.
в заключение
Было бы неплохо иметь рядом с собой знающего человека и запасной телефон для экспериментов 😂
