В этой статье я хочу поделиться своим опытом по завершению сборки верхнего обогревателя для самодельной инфракрасной паяльной станции. Основное внимание уделю конструкции самодельной стойки-кронштейна, которая обеспечивает удобное позиционирование нагревательного элемента.
Основа системы: нижний модуль

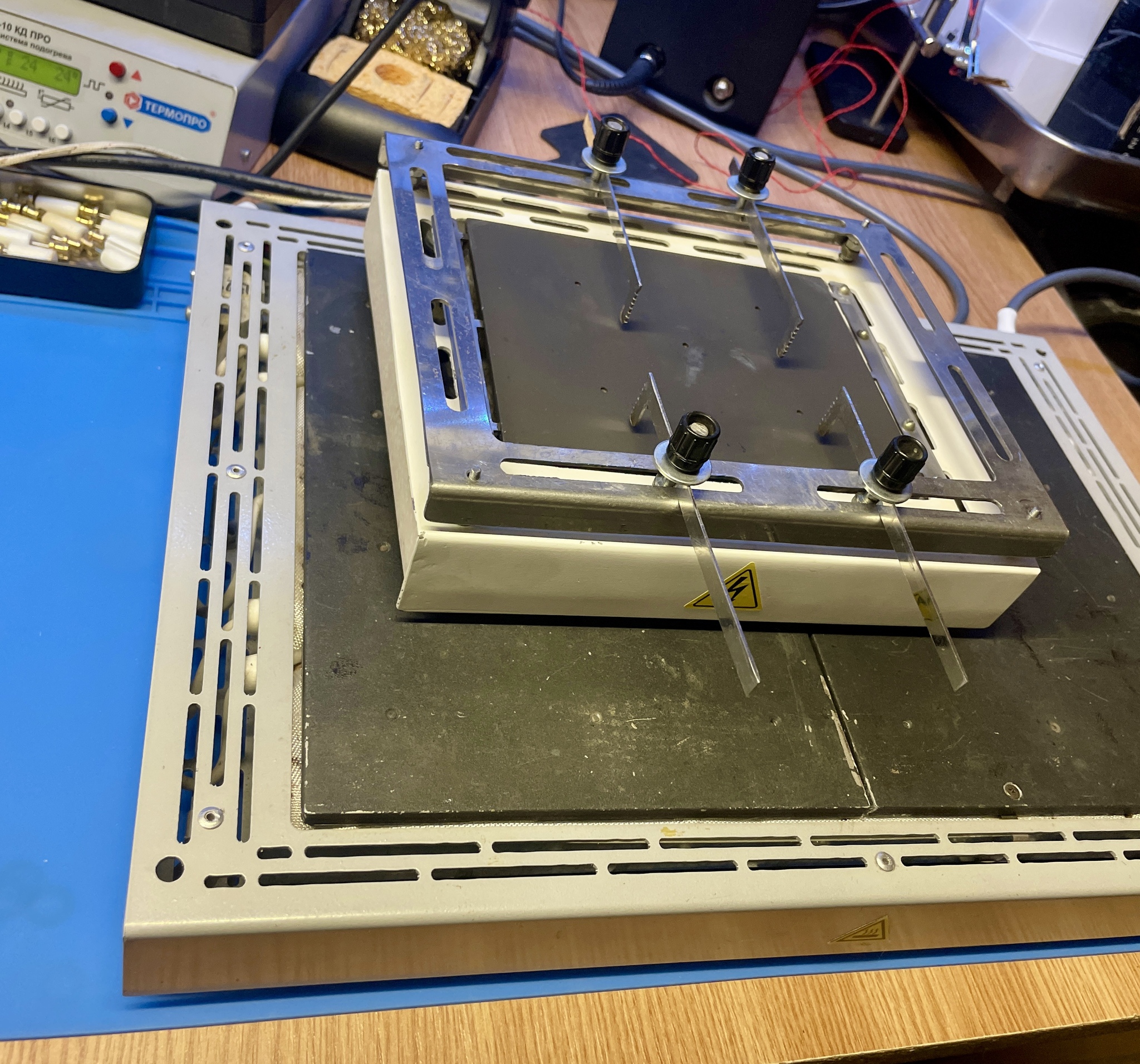

В качестве основы для моей станции я использовал нижний модуль Thermal Pro np34-24, приобретенный на вторичном рынке. Он работает в связке с родным контроллером TP 2-10 cd pro, оснащенным точным платиновым датчиком температуры. На мой взгляд, это одно из лучших готовых решений на рынке. Изначально я рассматривал вариант полностью самостоятельной сборки аналогичного модуля, вдохновляясь проектами компактных термофенов.
Однако, оценив стоимость комплектующих, я пришел к выводу, что самостоятельное изготовление столь крупного модуля обойдется как минимум в те же 50 000 рублей, не учитывая затрат на контроллер, кронштейн и датчик. Наиболее дорогостоящим компонентом является плоский керамический нагреватель.
Конструкция самодельной стойки
Вернемся к главному герою статьи – стойке. За основу я взял кронштейн от фотоувеличителя. Его база представляет собой металлическую пластину, на которой винтами закреплен корпус подшипника.
Подшипник был запрессован в корпус, а сама стойка – в подшипник через специальную переходную втулку, так как ее диаметр был меньше внутреннего диаметра подшипника. Такое решение обеспечило очень плавное и легкое вращение стойки без малейшего люфта, что было критически важно для удобства работы.
Обратите внимание: Появился Xiaomi Poco M3 – уникальная линейка от Xiaomi со своими особенностями..
Далее я доработал крепежные элементы, чтобы без лишних сложностей прикрутить к стойке основание и установить мебельные направляющие, которые стали основой для регулировки высоты.
Материал кронштейна – литой алюминиевый сплав. Для пайки я использовал обычную алюминиевую припойную проволоку. Сплав оказался довольно прочным, что подтвердили попытки его согнуть.
К этому основанию были прикручены направляющие, представляющие собой изогнутые П-образные металлические пластины.
Крепление нагревательной головки
Сам нагревательный элемент (головка) также крепится к направляющим через аналогичные П-образные пластины, что обеспечивает надежную фиксацию.
Для подключения питания я изготовил зажим: вывернул втулку, разрезал ее, просверлил отверстия и припаял получившийся зажим к контактам головки.
Нагревательный элемент
В качестве нагревателя используется стандартный китайский модуль размером 80х80 мм в корпусе из нержавеющей стали.
Важным преимуществом этой конструкции является безопасность: после выключения корпус головки остывает достаточно быстро, и его можно спокойно касаться рукой. На этом сборка была завершена. Ниже представлены еще несколько фотографий готовой станции в сборе.
