Привет всем, я давно не писал постов - у меня не было "плохого" настроения. Как известно, сейчас сентябрь, поэтому резко возрастает спрос на компьютерную технику – детям приходится либо делать презентацию, либо заходить в электронный кабинет. Естественно, они ищут то, что подешевле. Мой друг купил на Авито ноутбук для восстановления. Ради интереса я решил вспомнить последние несколько лет и посмотреть, сколько будет стоить восстановление этого ноутбука. Внешне крышка выглядит хорошо:
В комплекте с ноутбуком также было зарядное устройство (не оригинальное). Ниже всё плачевнее:
У ноутбука Lenovo G570 типичная проблема: поскольку эта часть крышки расположена рядом с процессорным кулером, пластик с годами рассыхается от жары и трескается. Уголок буквально основан на честном слове.
Клавиши держатся на суперклее, некоторые прочно приклеены к клавиатуре. Основная плата сгорела. На жестком диске есть знак «х». Матрица дисплея треснула и начала течь, это видно по темному пятну на снимке:
Короче говоря, такое ощущение, что ноутбук собрали из наименее подходящих деталей, а затем продали. Естественно, восстанавливать здесь нечего. Все должно быть заменено. Кроме того, ноутбуку исполняется 11 лет; я ремонтировал такие в 2016-2017 году и даже тогда они не могли похвастаться качеством. Но так как этот ремонт производился не ради прибыли, а из спортивного интереса - сделать ноутбук для школы, было решено его восстановить. Откройте ноутбук:
Воспоминания нахлынули. В интернете много руководств по разборке. Вынимаем клавиатуру. Осматриваем тело. Топкейс: соответствующие кассеты вырваны
Осматриваем угол. Цикл вроде даже держится (окей? Не может быть?), но есть нюанс, о нем позже.
Втулки петель уже были выдраны и затем вплавлены предыдущим ремонтником, чтобы крышка хоть как-то держалась. Справа можно увидеть недостающие шарнирные опоры.
Отщелкнем верхнюю крышку, пройдемся по периметру. При снятой передней панели хорошо виден угловой скол матрицы:
Вынимаем матрицу. Цикл жив, и это меня радует:
Меняем матрицу на донора (+2000 руб по рыночной цене, если брать с доставкой), присылаю картинку с другой платы для проверки кабеля. Установка чехла. Кстати, веб-камера живая (иначе такое бывает - они тоже страдают от перебоев с электричеством, например, когда перетерся кабель):
Верх готов, теперь займемся низом. Материнская плата - замена (+3000 руб по рыночной стоимости):
Возможно оригинальную матовую плату можно отремонтировать, но учитывая, что она перестала работать после подачи +25В от зарядки (об этом позже), возможна поломка всего (ШИМ-переключателей, ключей, чипсетов и так далее). Проще и быстрее заменить плату коврика. Все проверяем, собирая ноутбук на вес.
Затем дом необходимо отремонтировать. В идеале это замена поддона и топкейса (1200+1000 без учета доставки). Так как наша задача сделать ноутбук для школы, то за счет внешнего вида мы экономим на корпусе 2200 норвежских крон.
Обратите внимание: Экономный ремонт Iphone 8.
Применяется дедовский метод: втулки заменяются сквозными винтами. Для этого ранее оплавленные втулки снимают, ввернув в них болт:
Затем сверлится сквозное отверстие для крепления на заклепку (в нашем случае это будут болты М3)
Недостающие опоры распечатываем на 3D-принтере, это обязательно, иначе петля на весу будет скользить внутри корпуса, и при скручивании упор не сработает. Детали распечатал зеленым пластиком:
То же самое делаем и с верхним корпусом. Всего потребуется 4 толстых «диска», которые обеспечат поддержку нижней и верхней части туловища, чтобы его можно было плотно скрутить. Скручиваем весь сэндвич (гайка - нижняя крышка - шайба - петля - шайба - верхний корпус - головка болта) через:
Понятно, что внешний вид страдает, но после этого головку болта можно стачивать, а также придется делать выемки для головки болта на верхней крышке. Но в этом случае вес переносится на петли и верхнюю крышку, так что вы сможете хотя бы продлить срок службы шарнирного механизма. Проще говоря, если после этого шарниры и сломаются, то только в том случае, если все тело расколется посередине надвое.
Теперь можно собирать корпус. Без клавиатуры:
По поводу клавиатуры: контактные площадки живые, но клавиши были заклеены суперклеем из-за того, что их рамки были сломаны. В некоторых местах из-за суперклея отклеилась и силиконовая «киска», давившая на контакты. Эту проблему можно исправить, перенеся рамки и резинки с клавиатуры-донора. Однако найти его мне не удалось, поэтому я взял части из правых клавиш alt и меню, так как они практически не используются. Либо вам необходима полная замена клавиатуры (+800 руб без доставки).

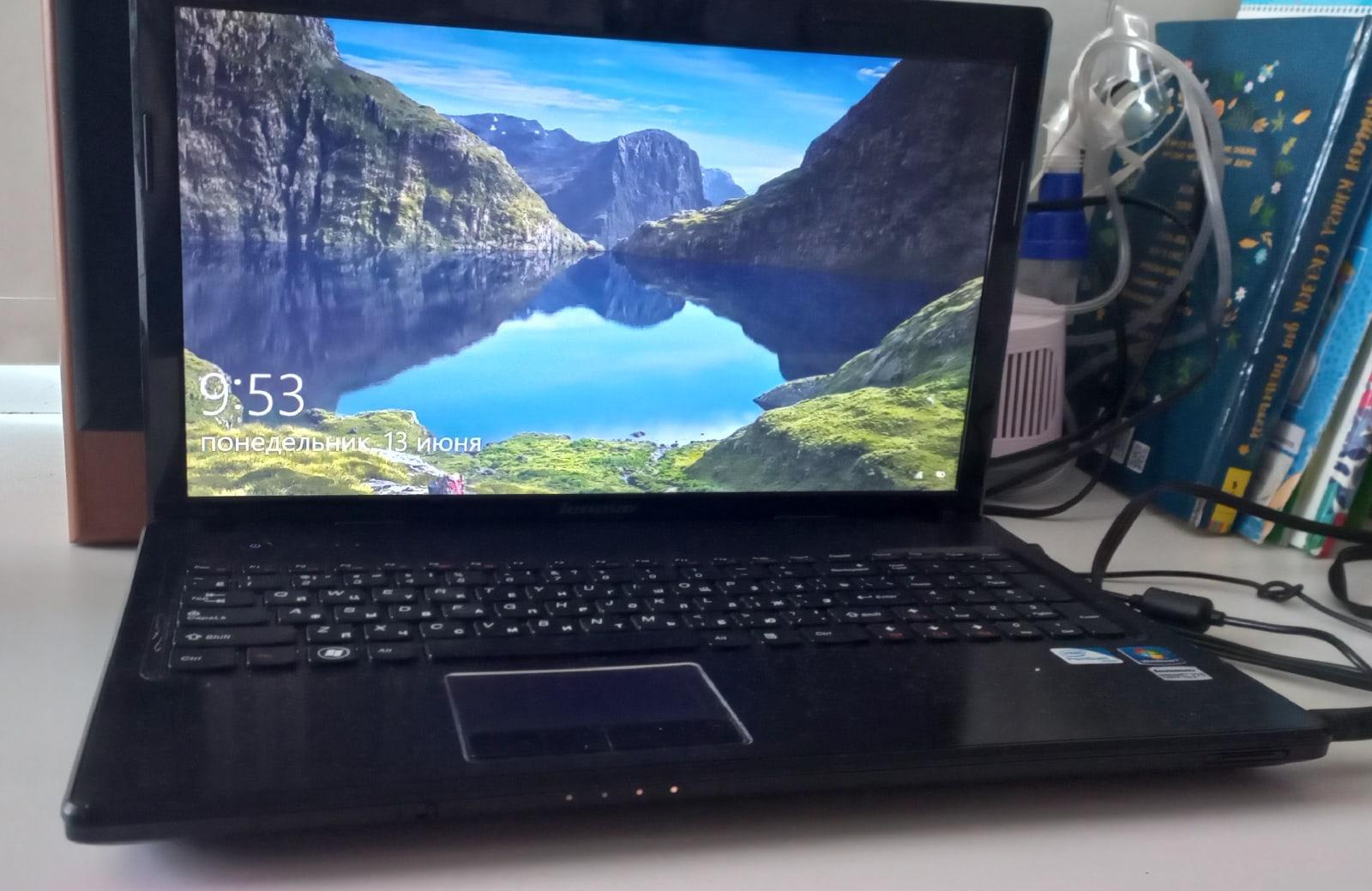

Затем собираем ноутбук полностью, подключив диск. Проверяем работу клавиш и тачпада в меню восстановления системы:
Они работают. И это хорошо:
Проверяем прилагаемый жёсткий диск на наличие битых секторов. Сектора находятся в начале диска, поэтому для установки системы он не подходит. Это еще +800 рублей (самый дешевый SSD) к общей сумме. В моем случае где-то в кэше был найден древний диск той же модели, но проблемных секторов на нем не было.
Теперь давайте сделаем несколько упражнений. Зарядное устройство, идущее в комплекте, которым сгорела оригинальная плата, выдает 24,3В. Это высокое напряжение – требуется около 19,5-20В
Итак разберем зарядное устройство и заменим сопротивление нижнего плеча делителя TL431 (стабилитрон, задающий напряжение на оптопару):
Напряжение было около 19,6В, именно то, что и требуется.
Если не провести данное изменение, то к смете придется добавить зарядное устройство (+900-1000 руб.). Меня удивил тот факт, что у этого ноутбука была живая батарея. Несмотря на то, что мне 11 лет.
Однако самодельное зарядное устройство не выдает необходимый ток – при подключении аккумулятора и наличии тока он уходит в защиту. С оригинальным зарядным устройством такого нет, все работает нормально. Поэтому работать на ноутбуке можно как без аккумулятора (от сети), так и только от него. В противном случае блок питания необходимо заменить.
Подведем итоги.
Для ремонта ноутбука в таком состоянии вам потребуются следующие детали:
- Показать 2000 руб.
- Математическая доска 3000 руб.
- Жилье 2200 руб.
- Хранение 900 руб.
- Клавиатура 700 руб.
- Блок питания 900 руб.
Сам ноутбук был куплен на Авито по объявлению за 3000 руб. Если сложить сумму всех запчастей, получится 12 700 рублей. Учитывая, что ноутбуку 11 лет. Для сравнения, самый дешевый новый ноутбук (DEXP), доступный в DNS, сейчас стоит 19 000 рублей. Таким образом, экономия составляет 33%. Однако на новый ноутбук предоставляется гарантия 1–2 года. А вот этот ноутбук, несмотря на свое качество, может выйти из строя в любой момент. В моем случае ноутбук стоил немного меньше (около 8000 рублей), учитывая, что запчастей у меня было много, а некоторые детали были восстановлены из старых. Так как ноутбук был у друга, за работу я ничего не взял, но на его настройку у меня ушло около суток.
Конечно, на Авито можно купить и более современные ноутбуки за достаточную цену, но чаще всего они все же могут содержать мошенничество в виде неработающего функционала, изношенных комплектующих и прочего, о чем потенциальный покупатель даже не догадывается о.
Однако в этой жизни я считаю, что это последний ноутбук этой модели, который мне придется ремонтировать, так как эта модель явно пережила жизнь. Реконструкция проводилась больше для спорта, чем для получения прибыли.
Кековский, 2023 год для pikabu.ru
