Всем привет, принес товарищ данный объектив со словами когда-то давно его пытались отремонтировать, но что-то пошло не так, валяется без дела-забирай.
Состояние у данного объектива так-себе, но мне сойдет, для bmpcc 6k самое то. Думал купить сигму 18-35, но пока нет таких проектов, чтобы оно того стоило, а этот ветеран самое то.

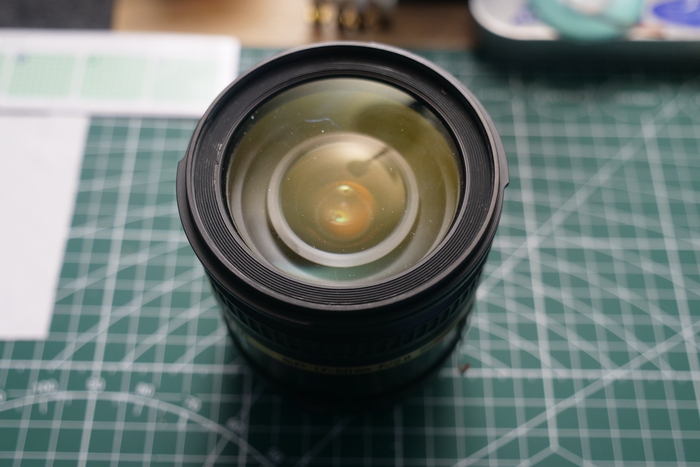

Как и свойственно всем Тамронам, под передней линзой пыль, причем обе линзы склеены между собой и все должно быть герметично, как они смогли это сделать для меня загадка. Возможно пылинки туда подсовывают на заводе, а она со временем вылазит под линзу. 😂

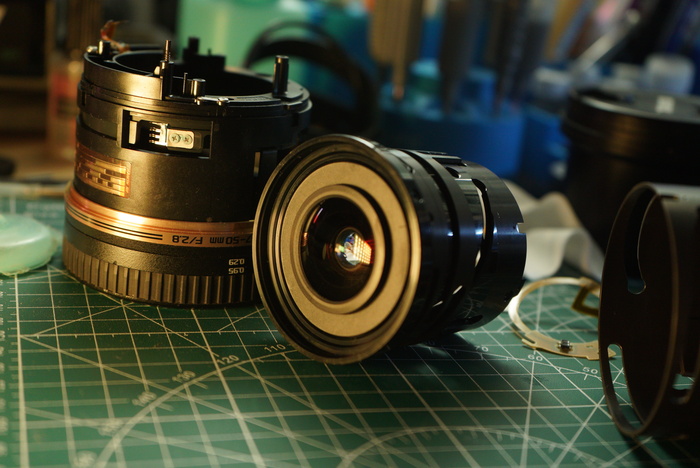

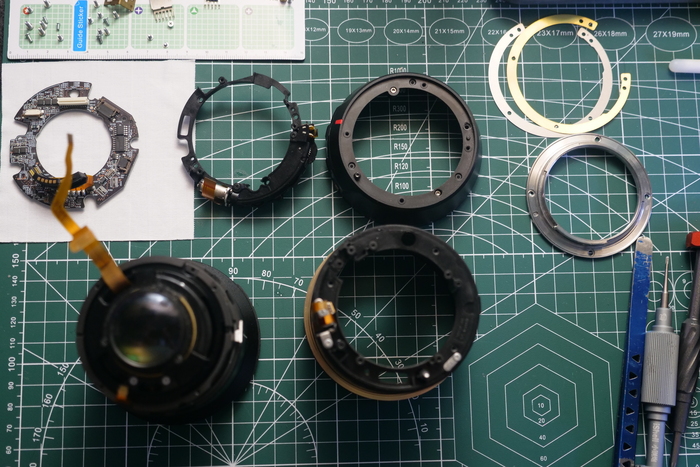

Типичная проблема для этих объективов это неисправность шлейфа, который, как я могу догадаться уже меняли. Приступаем к разборке, и если у многих разборка начинается с простого откручивания винтов фиксации кольца байонета, то у меня их пришлось высверливать, видимо мастер был так зол, что решил слизать все грани.
Я ремонтировал разные объективы, но такого извращения, как в данном тамроне я вижу впервые.
Обратите внимание: Отчет по ремонту объектива Tamron 150-600 5-6.3 G2.

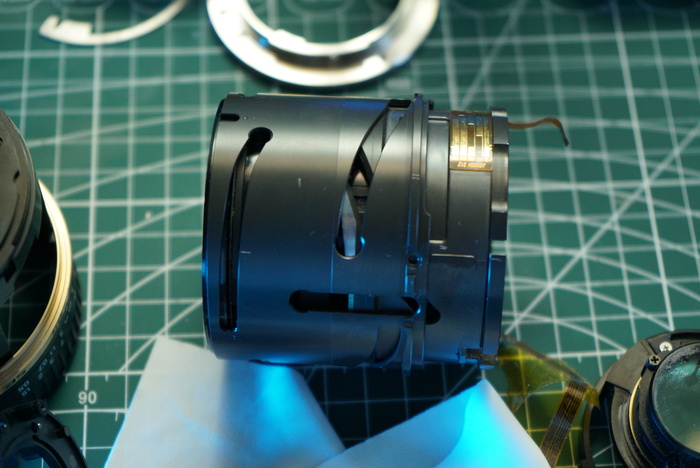

Как правило, механизм трансфокации выполнен в едином корпусе, здесь же кольца сами по себе и вариантов их установки масса, если что-то пошло нет так, камасутра вам в помощь при сборке данного узла.
Кольца трансфокации

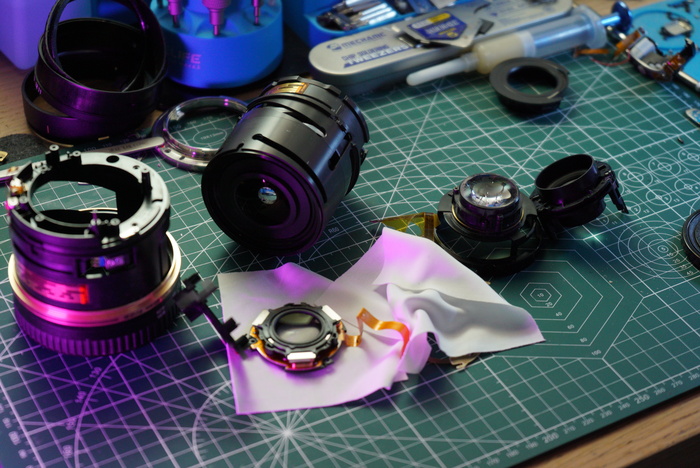

Чтобы добраться до механизма диафрагмы, необходимо разобрать все и вся, что попадается на глаза. Кстати, данный объектив имеет систему стабилизации изображения, одна из линз катается на шариках и меняет свое положение под воздействием электромагнитного поля. И как можно догадаться эти шарики были утрачены. Идеально подошли на их место шарики от подшипника бесколлекторного мотора от dji mavic.

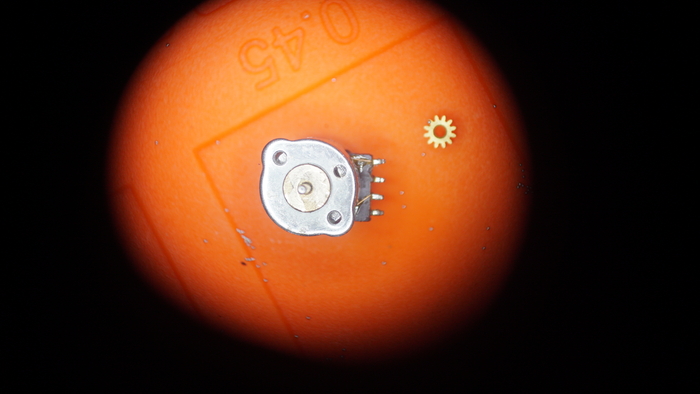

А теперь самое интересное, шлейф как и предполагалось уже менялся, но проблема оказалась не в нем, а в шаговом моторчике привода диафрагмы.
механизм диафрагмы
Шаговик есть в продаже на али, но он либо б\у и стоит небюджетно, либо китайская поделка, которую нужно допиливать и также стоит до безобразия овердофига.

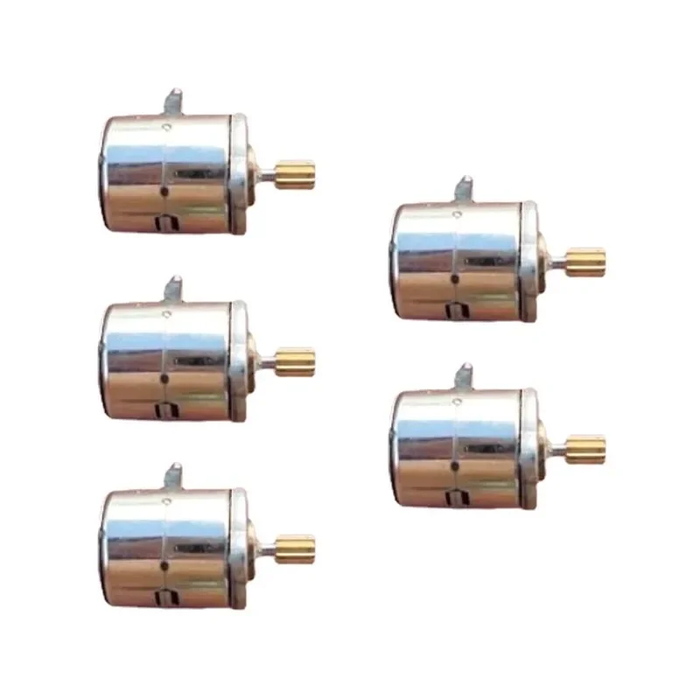

Покупаем за 100 р. 5 шаговиков и шестерни на 10 зубчиков, меняем шестерни и перепаиваем местами выводы обмотки, так, чтобы выводы одной обмотки были в pin 1,4 другой pin 2,3

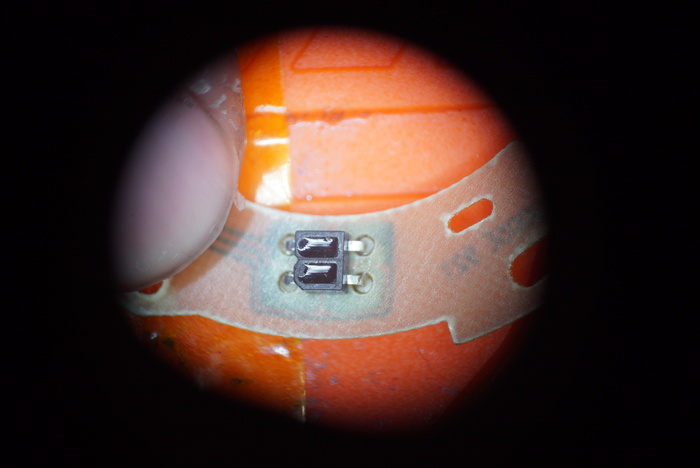

Собираем все обратно и наслаждаемся работой объектива ))))) На самом деле все оказалось не так просто и данный объектив пришлось разбирать повторно, чтобы выставить положение датчика открытой диафрагмы (обычный датчик холла). Дело в том, что при увеличении фокусного расстояния, диафрагма немного прикрывается, и сделано это в данном экземпляре механическим путем, и если диафрагме будет некуда двигаться, то мы опять получим ошибку error 01.
Всем добра, Тамрон боль 😧
