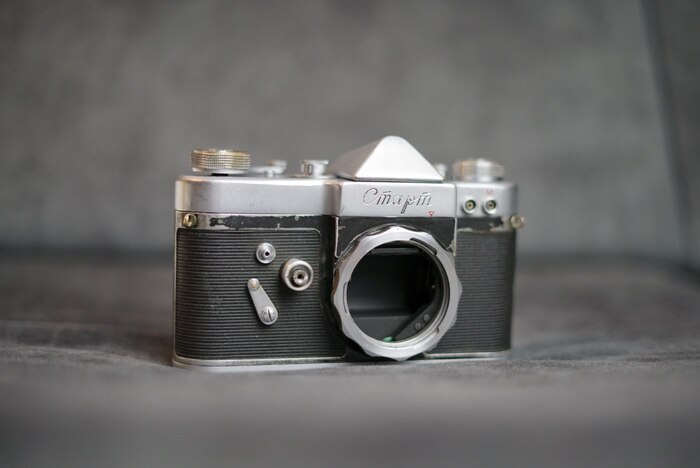

Всем привет. пришел в ремонт вот такой вот пациент. Вообще фотоаппараты Старт люблю и уважаю, у меня их много и пост о ранней версии будет, но потом.
Этот экземпляр конечно многое повидал, но при этом учитывая славу ненадежных аппаратов, показывает что все же не так все плохо было, следы старения именно от использования.
Короткая справка - после успеха фотоаппаратов Зенит в конце 50х завод КМЗ выпустил следующий аппарат, теперь уже профессионального уровня - Старт. Тогда новый аппарат называли по-новому. Так, развитие фотоаппарата Зоркий, получило название "Друг", А Зенит стал "Кристаллом". Однако названия Зенит и Зоркий были широко известны, в отличие от новых, поэтому все дальнейшие модели КМЗ, в т.ч. профессиональная линейка, выпускал под прежними названиями - Зенит и Зоркий. Тот же Зенит 3м и есть бывший Кристалл, А Зенит 4-5-6 заменил собой Старт в нише профессиональных.
Теперь по самому ремонту - потрескались шторки, проблемы с выдержками, не работает автоспуск. Разбираем

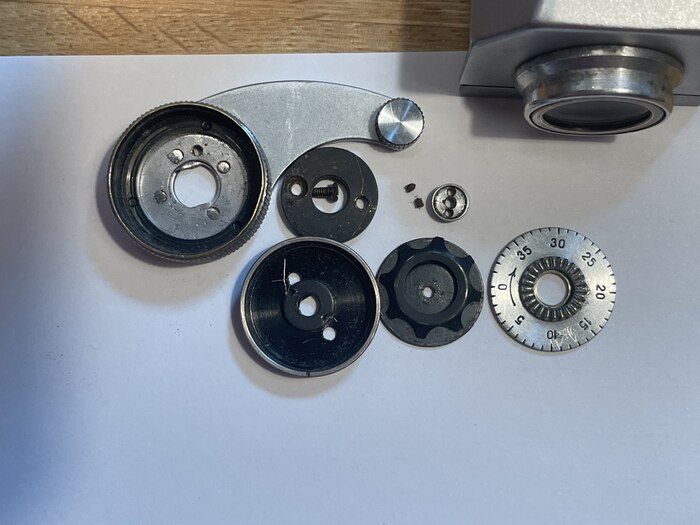

Для начала снимаем ручки. Это уже 2 ревизия Старта, ручки упрощенные, в 3 ревизии она вообще стала штампованной. Кстати справа вверху видна призма - она здесь сменная.

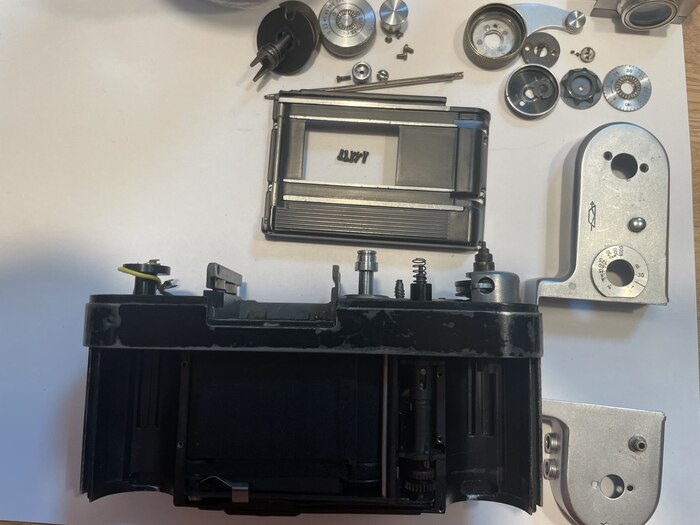

Снимаем кадровое окно, нож для пленки, верх.
И вынимаем вверх из корпуса фотоаппарат.
Вообще, чтобы вынуть фотоаппарат надо еще отпаять провода синхроконтакта от контакта на корпусе, но тут их не было вовсе. Оба выхода запараллелили, и убрали лишние провода, таким образом синхронизация "М" здесь отсутствовала.

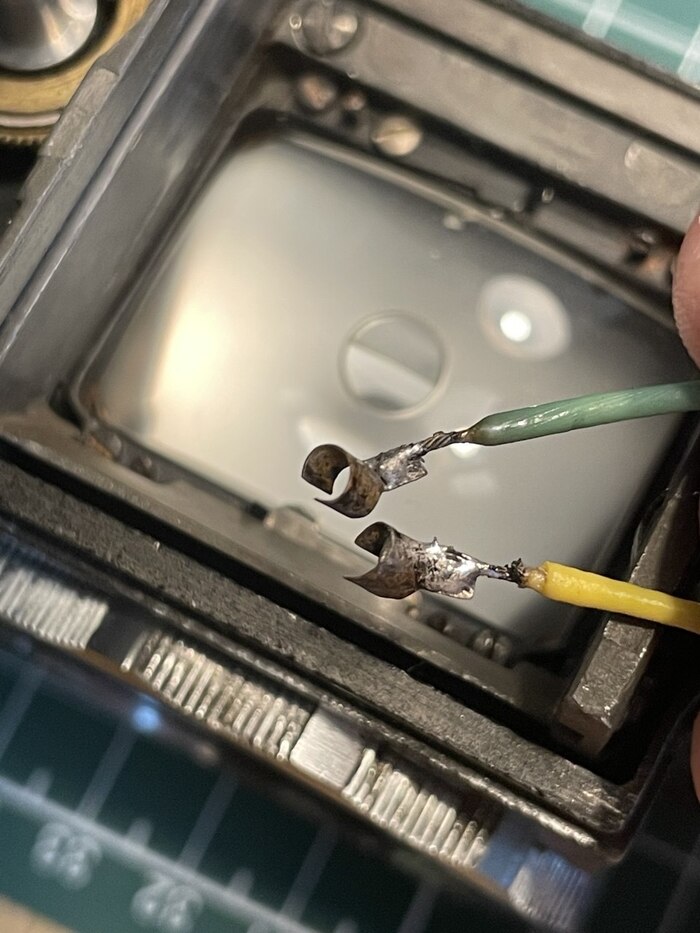

Вот сюда припаиваются провода, это контакт срабатывающий от подъема зеркала.
Обратите внимание: Экономный ремонт Iphone 8.
Так как в режиме М вспышка зажигается не в момент открытия первой шторки, а пораньше. В данном случае. когда зеркало открывается.

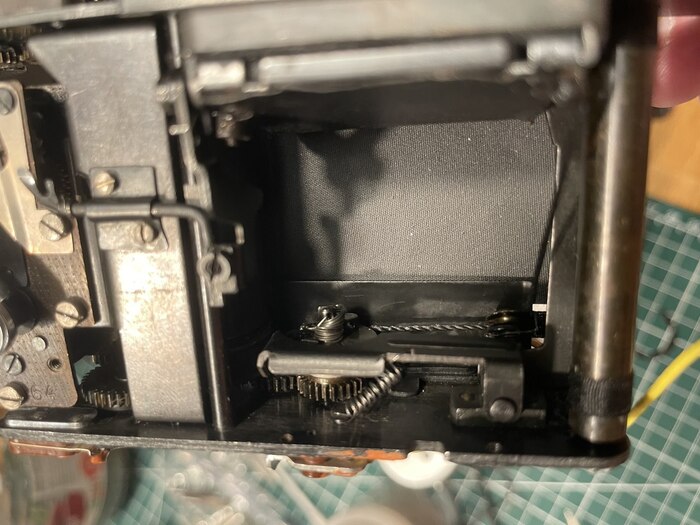

конечно жалко менять шторы и все так разбирать, когда они выглядят не плохо, но увы уже пересохли, светят насквозь. Кстати обратите внимание на железяку слева внизу - тормозок для шторок. Он на Стартах явление непостоянное, видимо ставили по наличию.

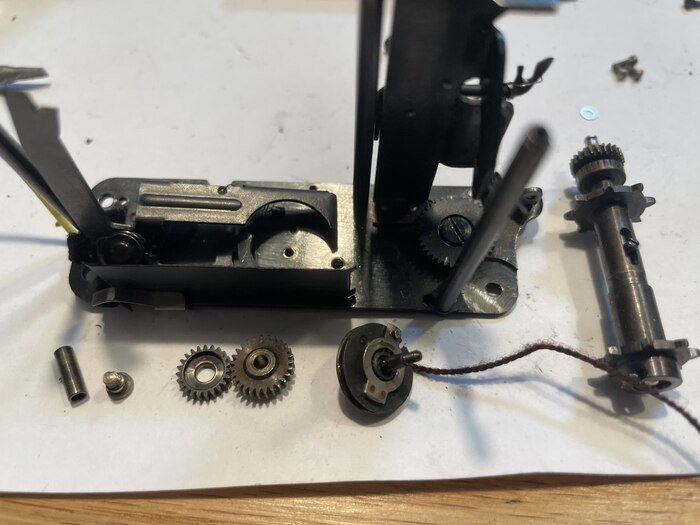

Далее распутываем узелок и снимаем лебедку с зеркала и разбираем механизм дальше, чтобы наконец снять нижнюю затворную часть.
Зеркало остается наверху, затвор внизу.
Снимаем шторы.
видны трещинки, вторая такая же.

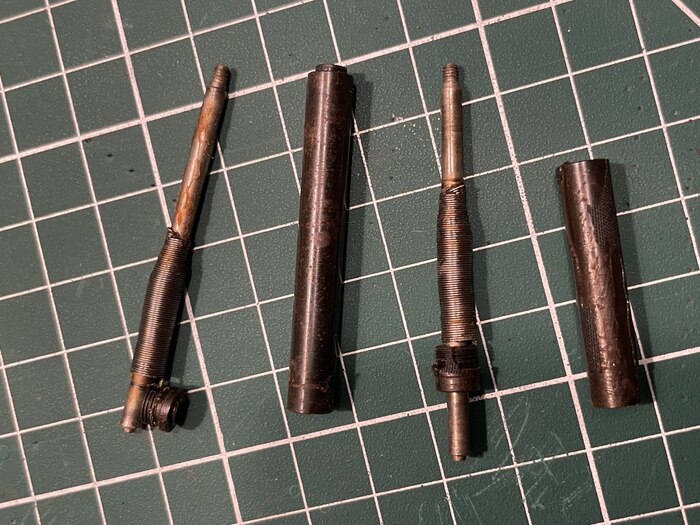

Оси гильз выглядят так.
все с засохшей смазке.
Но у меня уже есть ультразвуковая ванная, так что теперь я это мою не замачивая вручную
такая вот чистота
Нижнюю часть тоже отмыл полностью

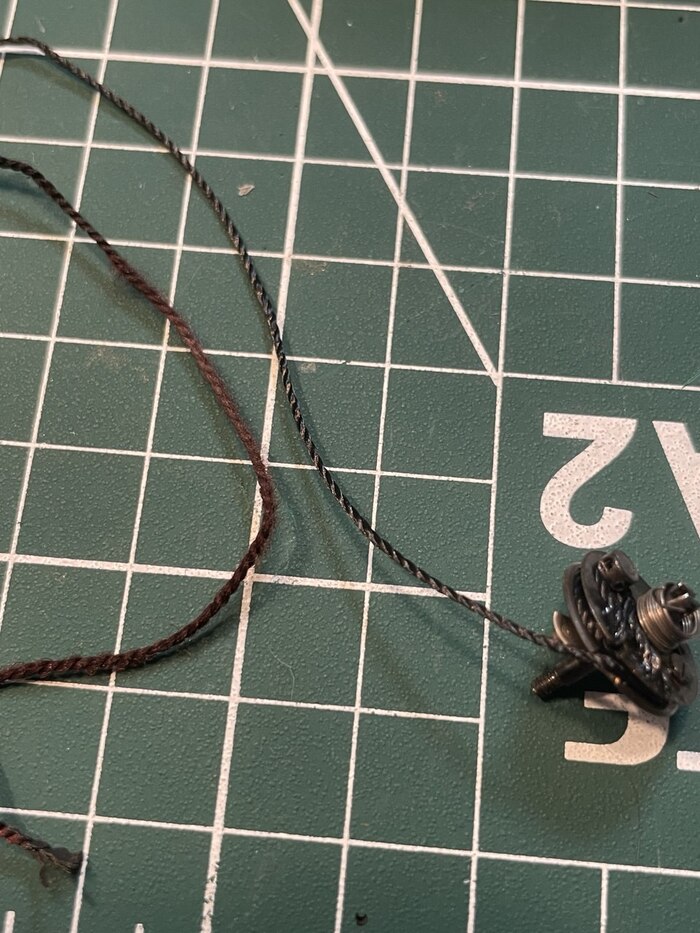

Меня не просили, но больно веревочка уставшая и выгоревшая была - решил менять.
установлена новая.

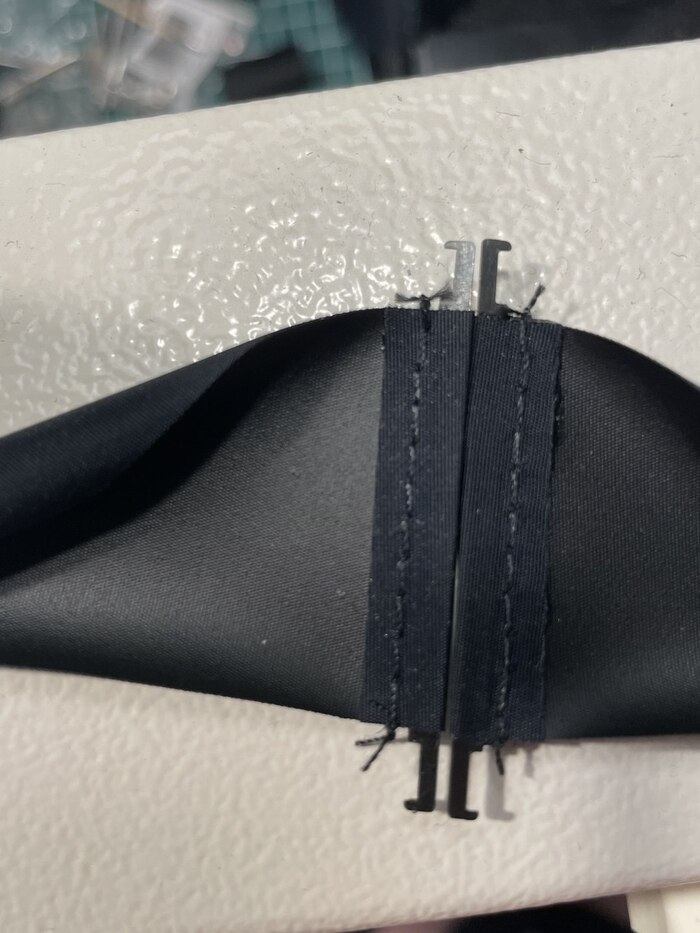

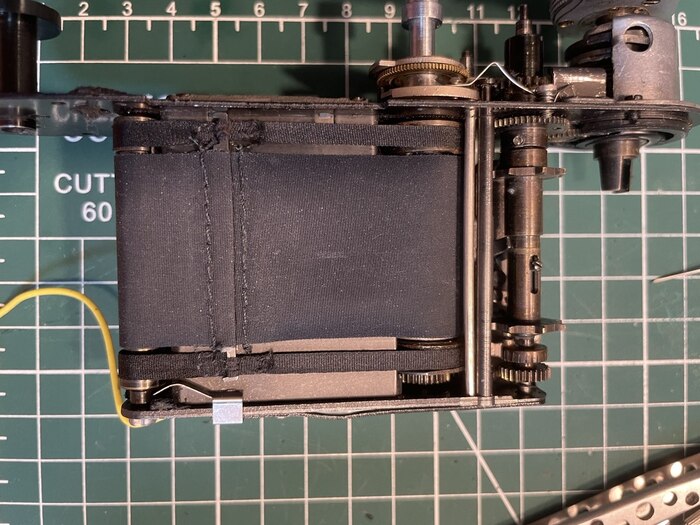

Сшиты новые шторы.
Обратите внимание, одна из борок длиннее другой. Это не баг, это фича на Стартах.

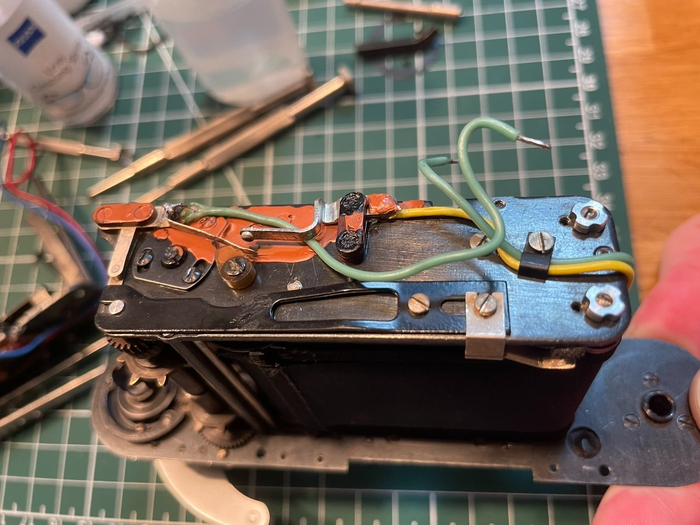

По низу восстанавливается родная система синхронизации, зеленые провода - новые, отсутствовали. Левый контакт до этого был собран наоборот, чтобы всегда быть замкнутым, теперь как надо
Пришита пара новых тесемок, другая пара осталась старая, хорошая.
Сборка в обратную сторону - прокинута новая лебедка, настроено. Чистенько, приятно смотреть.
При установке в корпус припаяны новые провода к своим контактам. Здесь же уже виден установленный щиток, закрывающий требуху привода зеркала.
Сверху на выводы синхроконтакта припаяны контакты уже без перемычки.
Из сопутствующего был заменен автоспуск (донора дал заказчик), заменен замедлитель выдержек, там храповичок устал, проскальзывал, поставлен целиком из моих запасов.
справа старый автоспуск, видна сломанная пружина

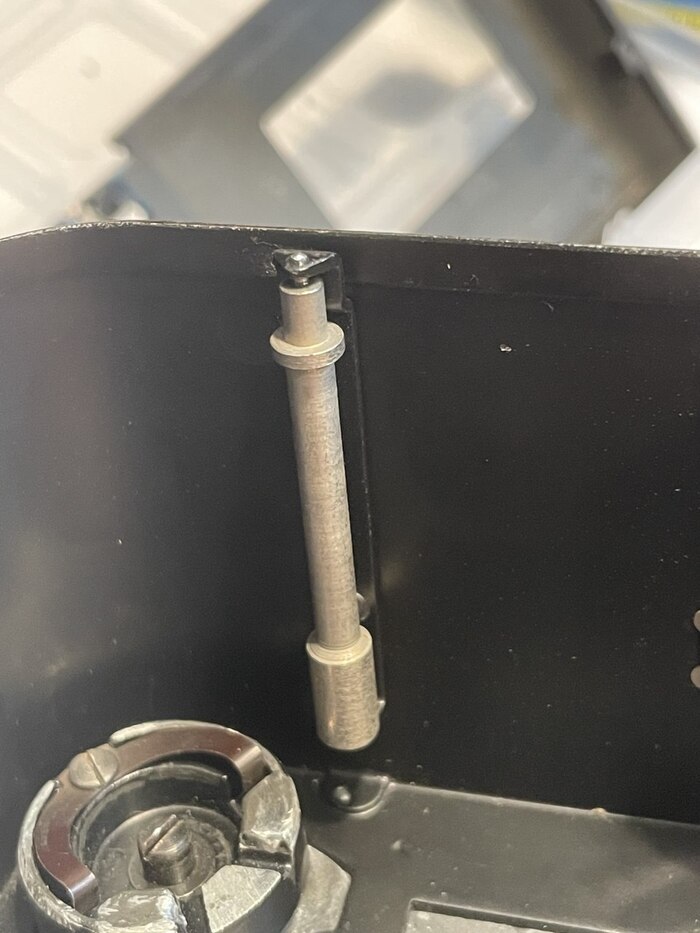

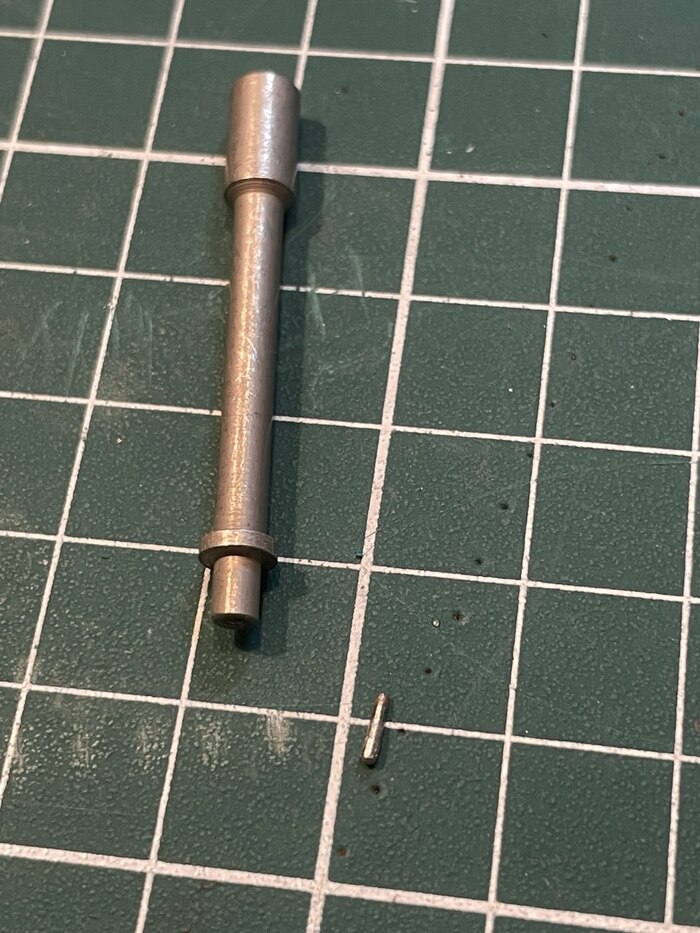

Так же была сломана ось ролика пленки на задней крышке, была изготовлена новая и вклеена.
Ну и собрано окончательно
В конце наклеил кружочек кожи на ручку взвода, так как была утрачена. В целом на них это частое явление, иногда нет обоих нашлепок.

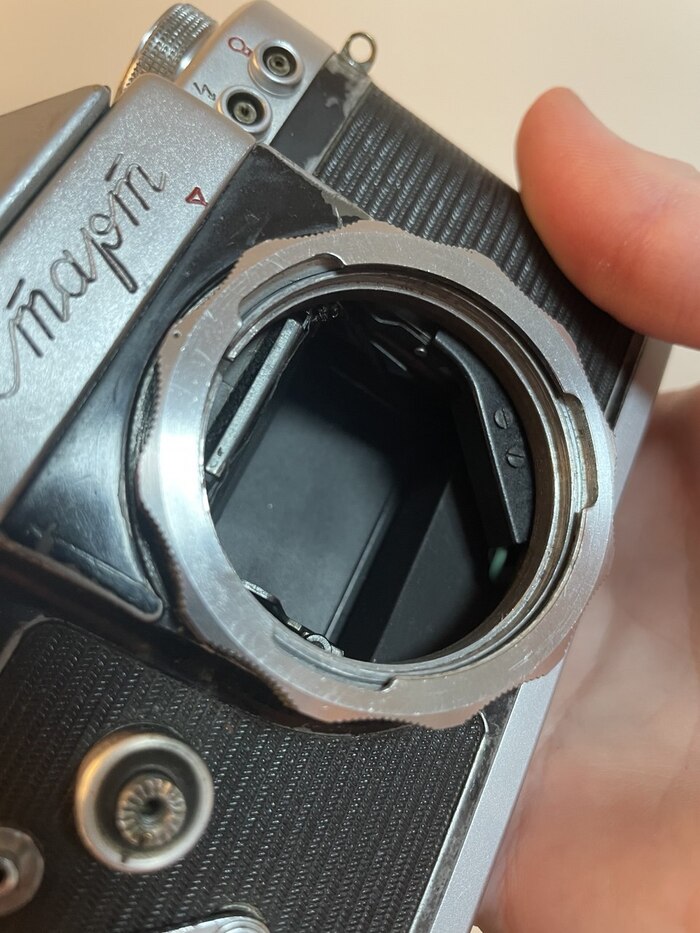

Мне кажется его старина ему даже идет, эдакое приятное патинирование. Видно, что очень долго работал (по ощущениям), а это очень здорово. И вообще при своей внешке внутри он прям очень бодрый, тот же щиток внизу за байонетом обычно облезает, а тут как новый.
Более подробно об этой модели фотоаппарата с картинками и объективом напишу позже на примере своего, а пока что за сим все.
