Выход из строя микросхем питания — одна из самых распространенных неисправностей в бытовой технике. Именно эта проблема и стала импульсом к созданию специализированного Android-приложения, призванного кардинально упростить поиск и подбор DC-DC преобразователей.
Микросхемы DC-DC позволяет получить из одного напряжения питания (например, от аккумулятора) другое, необходимое для работы устройства. Однако, выбор подходящей микросхемы по маркировке или параметрам зачастую представляет собой сложную задачу. Мое приложение решает эту проблему, выступая мощным справочником с интеллектуальной системой поиска, созданным как для опытных инженеров, так и для начинающих специалистов.
Иконка приложения
https://play.google.com/store/apps/details?id=com.zedevstuds.dcdcconverter.android
Основные функции приложения
-
База данных DC-DC микросхем
Приложение содержит обширную базу данных по популярным DC-DC микросхемам от ведущих производителей, таких как Texas Instruments, Analog Devices, Maxim Integrated и других. -
Подбор микросхем по параметрам
Одна из самых полезных функций приложения — возможность подбора микросхемы по заданным параметрам. Пользователь может указать:-
Функциональное применение (например, повышающего или понижающего типа, наличие синхронного выпрямления и т.д.);
-
Максимальный ток нагрузки;
-
Частота преобразования;
-
Диапазон входного напряжения;
-
Требуемое выходное напряжение или опорное цепи обратной связи;
-
Предпочтительный тип корпуса.
-
Производитель;
-
Наименование;
-
Маркировочный код;
-
Назначение выводов.
-
-
Типовые схемы включения
Для каждой микросхемы в приложении доступны типовые схемы включения, которые помогут быстро разобраться в подключении и настройке устройства. Это особенно полезно для тех, кто только начинает работать с DC-DC преобразователями. -
Фото корпуса и размеры
Приложение также предоставляет изображения корпусов микросхем и их точные размеры. -
Поиск и фильтрация
Удобный поиск по названию микросхемы и фильтрация по производителю, типу корпуса или другими параметрам делают работу с приложением максимально комфортной.
Главное окно приложения и окно с результатами поиска

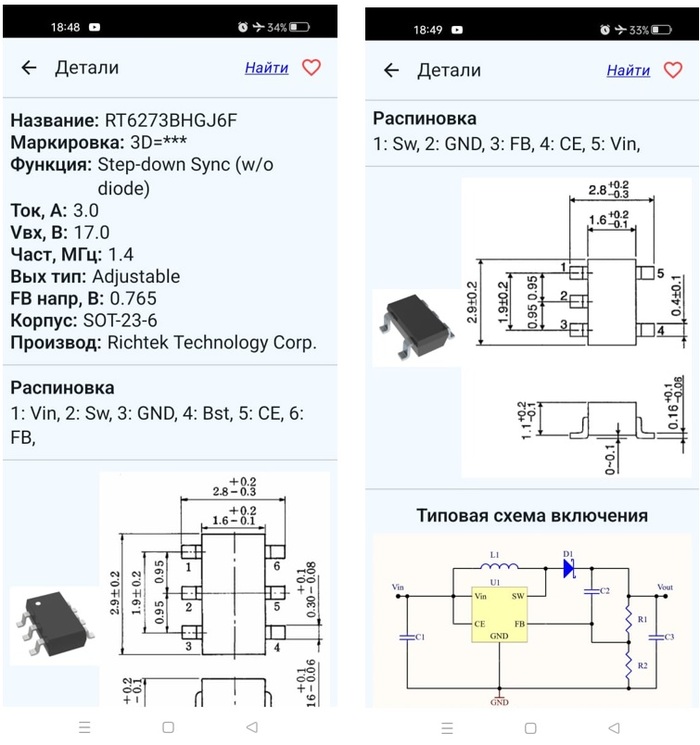

Окна с детальным описанием параметров преобразователей
Примеры использования
Представим, что вам нужно разработать устройство с питанием от литий-ионного аккумулятора (3.7 В), которое должно выдавать стабильные 5 В при токе до 1 А.
Обратите внимание: Меняем старое оформление Android на новое!.
С помощью приложения вы:-
Указываете входное напряжение с некоторым запасом (>4.2 В), выходное напряжение (=5 В) и ток (1 А). Выбираете тип Step-up Sync (Sync – для более высокой эффективности преобразования);
-
Приложение предлагает несколько подходящих микросхем;
-
Выбираете одну из них и изучаете типовую схему включения, а также размеры корпуса для проектирования платы.
Другой пример, основанный на собственном опыте. Как-то принесли на ремонт мультиварку с неисправностью – не включается. После разборки была обнаружена сгоревшая микросхема DC-DC в корпусе SOT23-6, которая преобразовывает напряжение 12 В в 3,3 В для питания микроконтроллера мультиварки.
С помощью мультиметра определяем на плате на каком контакте находятся вход микросхемы (Vin), «земля» (GND), выход (Vout), вывод для подключения керамического конденсатора (BST) и вывод для подключения внешнего диода (SW). Указываем в приложении тип микросхемы (Step-down), необходимый тип корпуса (SOT23-6), входное напряжение (>12 В), выходное напряжение (=3,3В) и распиновку. В результате получаем несколько подходящих вариантов замен.
Заключение
Надеюсь, приложение будет полезно тем, кто связан с ремонтом бытовых устройств, а также просто любителям электроники.
По мере возможности базу компонентов буду пополнять.
Ссылка на приложение ниже
https://play.google.com/store/apps/details?id=com.zedevstuds.dcdcconverter.android
