Редкий гость в нашей мастерской - iPhone 14 Plus. За всё время к нам его принесли впервые, что не удивительно) Эту модель выбирают те, кто хочет большой экран и топовую батарею, но не готов переплачивать за третью камеру и 120 Гц, как у Pro-версий. 6,7 дюйма яркого OLED, лёгкий корпус, A15 Bionic, рекордная автономность, да и цена заметно ниже Pro Max.

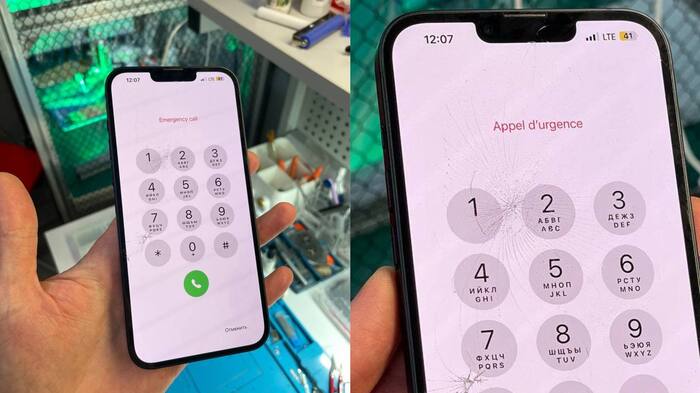

Клиент обратился с запросом - заменить стекло на iPhone 14 Plus. Дисплей без пятен и полос, сенсор работает по всей площади.
1-ый этап. Разогреваем модуль, аккуратно расклеиваем его с помощью спирта и тонкой плёнки. Главное - не перегнуть матрицу: битое стекло уже лишило её жёсткости, любое давление или перекос могут оставить пятно или полосу.
Снимаем заглушку, отключаем верхний шлейф - внутри на металлической пластине видим след от удара. Причем матрица целая, просто её чуть выгнуло.
Откручиваем верхнюю заглушку и аккуратно с помощью спирта и пленки под нагревом снимаем верхний шлейф с датчиками приближения и микрофоном.
2-ой этап. На дисплей клеим стекло с OCA-пленкой, чтобы придать жесткость матрице и зафиксировать все осколки, потому что их много и так легче снимается рамка дисплея.
Рамку дисплея необходимо срезать для того, чтобы был минимум волн и рисков при при прессовке.
Под нагревом аккуратно снимаем сначала рамку дисплея, затем срезаем разбитое стекло с помощью металлической струны.
Как видим, осколки не повредили матрицу, изображение целое и поляризатор без царапин.
Зачищаем все до блеска и проверяем, что дисплей полностью рабочий.
3-й этап. Далее перемещаемся в беспылевую комнату.
Обратите внимание: Экономный ремонт Iphone 8.

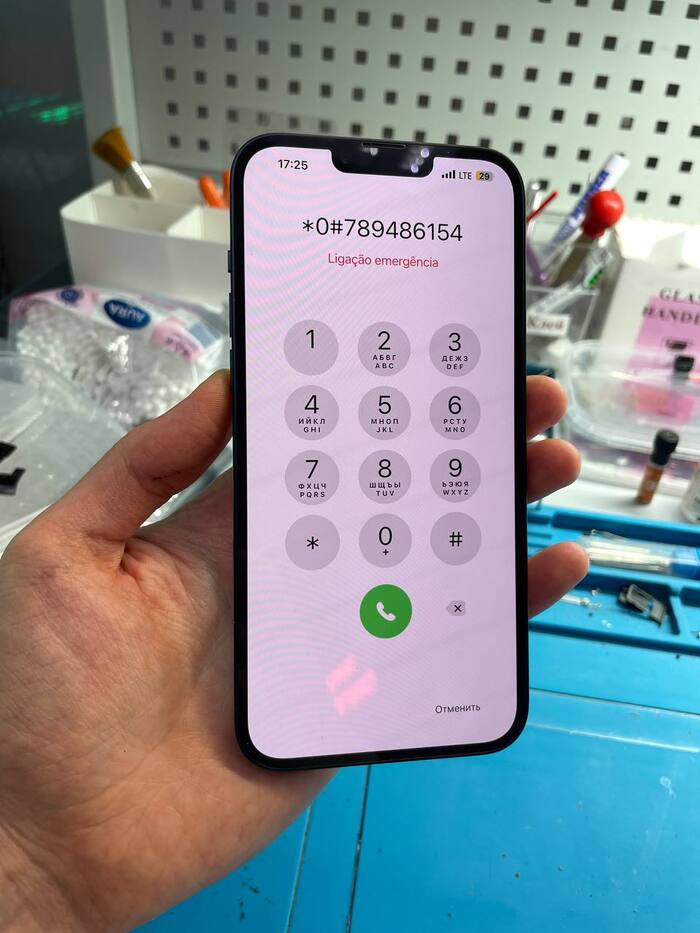

Центруем стекло с OCA-пленкой и матрицей и помещаем все это в вакуумную машину, где происходит склейка. Затем остается только удалить остаточные пузыри между стеклом и дисплеем. Этот процесс происходит под давлением в барокамере.восстановили оригинальный дисплей на iPhone 14 Plus

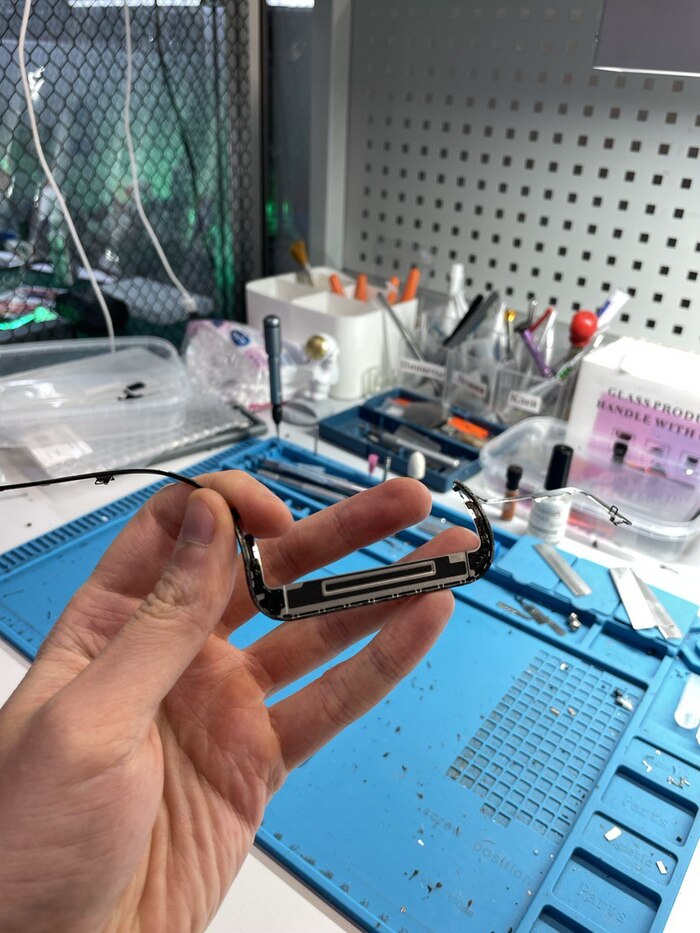

4-ый этап. Рамка дисплея очень тонкая и мягкая и при снятии ее сильно изгибает. Поэтому после замены стекла устанавливаем новую рамку на полиуретановый герметик.
рамка на iPhone 14 Plus очень мягкая
5-ый этап. Убираем старую влагозащитную проклейку и устанавливаем новую. Предупреждаем клиента, что в воду ни в коем случае погружать нельзя.
восстановили влагозащиту на iPhone 14 Plus
Дальше собираем все в обратном порядке и готово)
Немного сэкономили деньги клиенту. Замена стекла на iPhone 14 Plus обошлась в 2 раза дешевле, чем замена матрицы. + при замене матрицы необходимо перепаивать чип, что еще усложняет и удорожает работу.
