Недавно была статья с абсолютной такой же процедурой, она меня и сподвигла вообще заняться своей переделкой: Замена usb micro b на type C на Xbox One controller
Объясняю сразу зачем я в это вообще полез - у меня в геймпадах установлен аккумулятор, который заряжается как раз по внешнему кабелю, есть геймпад более современный с type C и есть вот этот с micro usb, естественно я каждый раз когда его заряжал искал подходящий переходник и каждый раз сожалел о том что у меня не два геймпада с одинаковым современным и удобным type C.
Но вот на днях я заметил что micro usb стал шататься и тогда я понял - вот этот момент - пора перепаять на что то получше.
Почему я создал еще один гайд? Потому что, во первых у меня был другой порт type C, ванильный, он был под рукой и я использовал его, ну и во вторых - автор предыдущей статьи не рассказал как он закрепил свой порт, я так и не понял как оно вообще работает и решил сделать по своему)
Разборку геймпада я не снимал так же как и процесс выпаивания старого порта, вот результат где порта уже нет =)
В этот момент я очень крепко задумался как бы мне закрепить новый порт, так чтобы его было просто так не оторвать и на фото уже продел два медных одножильных проводка от витой пары, рассчитывая ее использовать

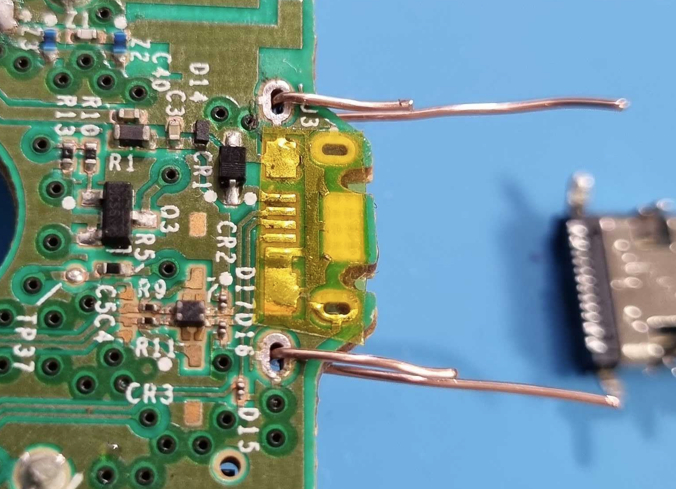

Примерка крепежа на медной проволоке, оказалось что идея рабочая, вопрос с надежным креплением порта к плате был закрыт
В итоге я смотрел на порт, порт смотрел на меня, работа не двигалась.
Обратите внимание: Замена задней крышки на Xiaomi Redmi Note 8 Pro - 5 шагов.

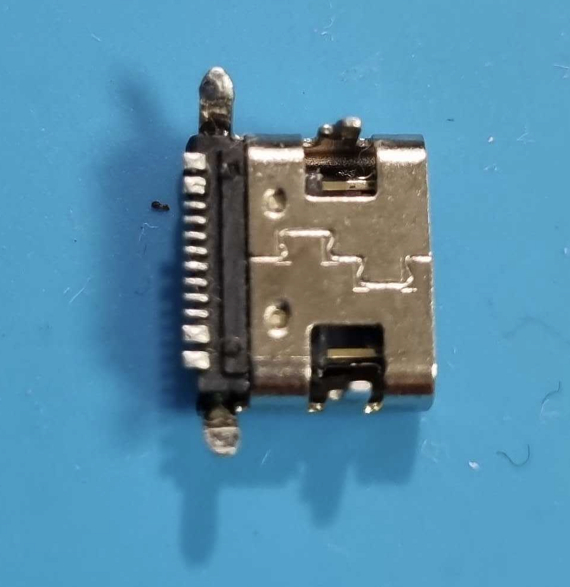

Как в таком положении припаиваться к этим мелким выводам? Снимаю порт обратно, припаиваю к нужным контактам очень тонкий монтажный провод 36AWG (диаметр 0.127мм), думаю можно и потолще, но какой был, такой и взял и припаял в итоге ко всем контактам которые мне были нужны на порту, смотрел на схему с интернета

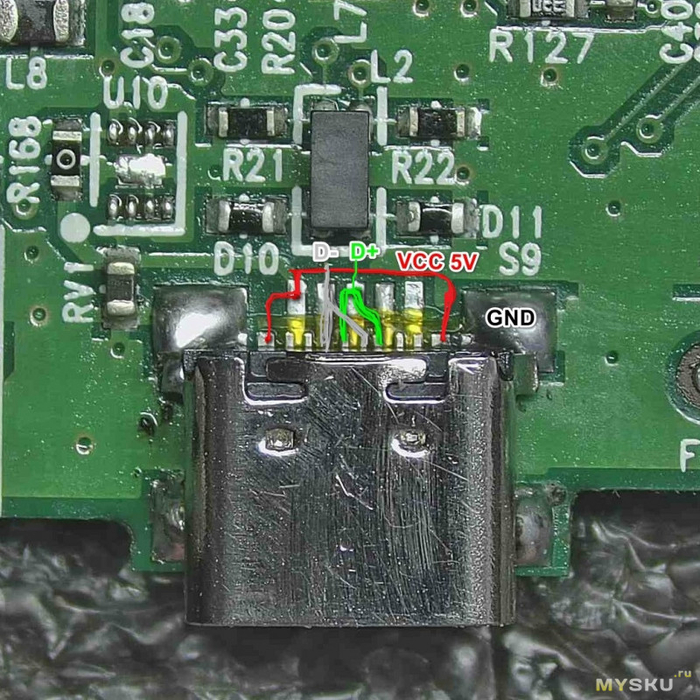

Разъем сам на 12 контактов, если ориентироваться на картинку выше, там как раз тоже производят замену micro usb на type c (контакты которые я не использовал помечу как "_")
земля, +5В, _, _, D-, D+, D-, D+, _, _, +5В, земля

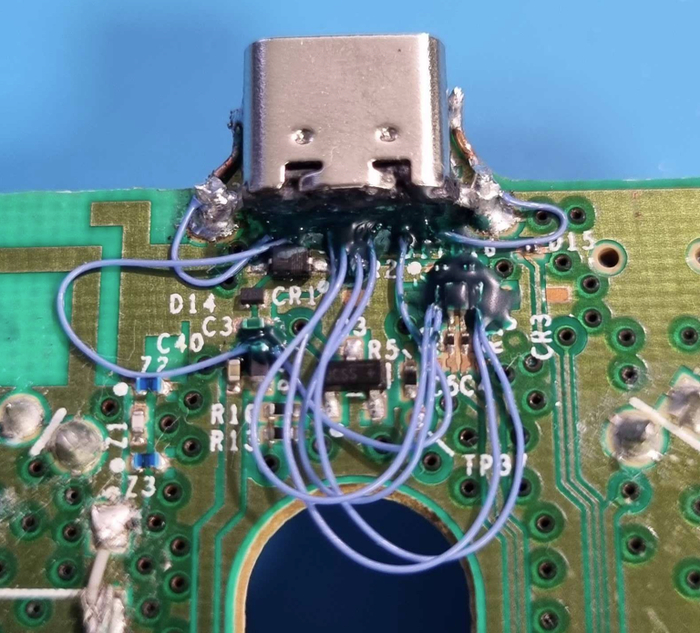

В итоге я все припаял и вернул порт на место, здесь я уже понял что каптоновым скотчем не обойтись и предварительно срезал всю медь под местом где выставил порт и все закрыл паяльной маской под ним:
Почему так много проводов? Потому что порт Type C двусторонний, как раз чтобы все работало с как бы ты не переворачивал штекер кабеля, все дублируется по 2 раза: 2 земли, 2 питания, 2 D- и 2 D+ (D это каналы для передачи данных)
Тут покрупнее куда можно паяться (я туда и паялся собственно, но сразу скажу, в некоторые места лучше без паяльной маски тут не лезть, ну и хорошего паяльника с тонким жалом)

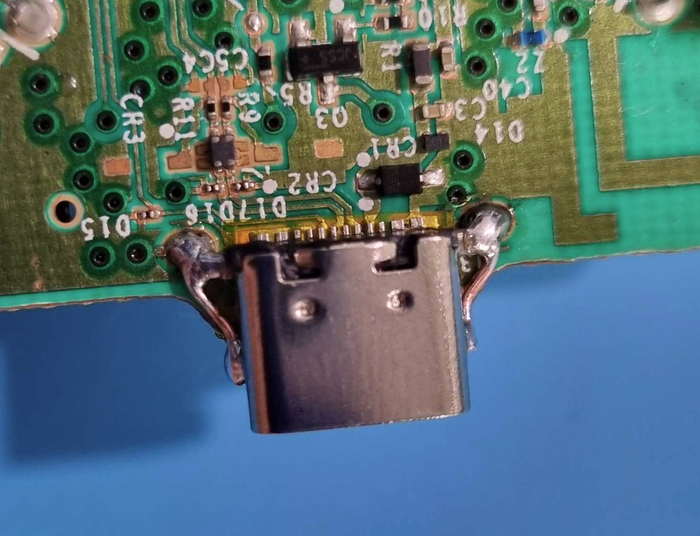

А здесь все припаяно по своим местам и закрыто паяльной маской

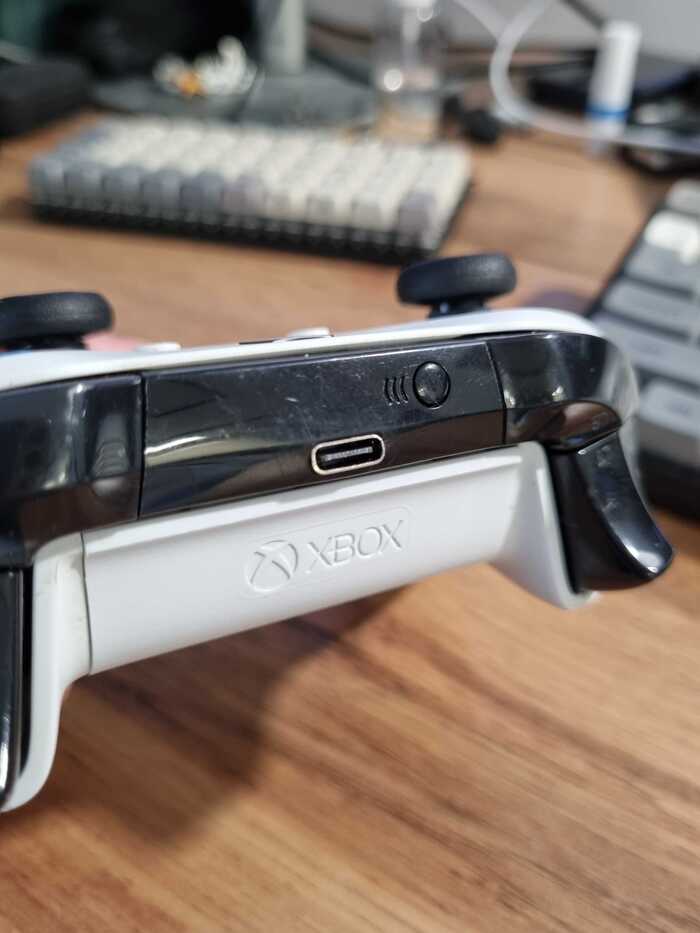

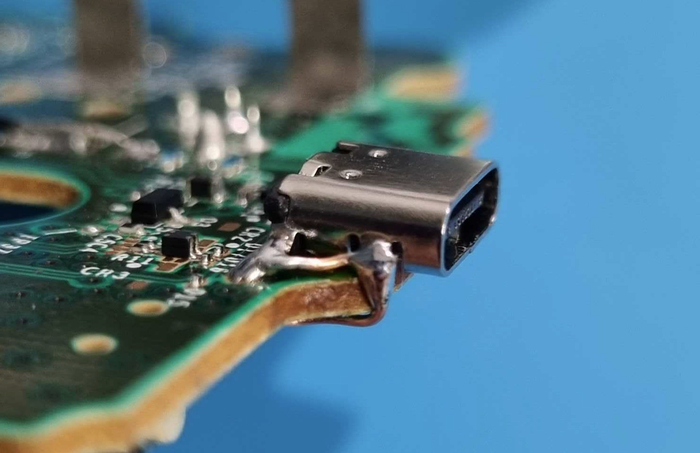

Финальный вид, надфилем расширил дырдочку, подпилил пластик под разъемом, все встало отлично.
Спасибо за внимание!
