Данное руководство не претендует на точность, и я не нашел в Интернете подобных решений.

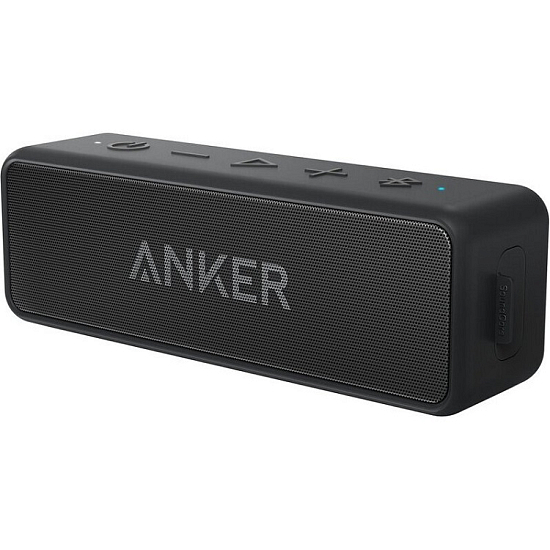

Я уже долгое время пользуюсь Bluetooth-колонкой Anker Soundecore 2 и успешно вывожу звук со своего компьютера.
Какое-то время мне казалось, что это вполне надежная и доступная альтернатива акустике бренда JBL.
За годы использования динамика внутренняя литиевая батарея постепенно разряжалась, вероятно, потому, что динамик всегда питался от USB-порта компьютера.
Около полугода назад появилась первая неисправность - при работе динамика раздавался резкий треск, помогало выключение/включение, но вскоре и это перестало помогать, а также появилась еле слышная пульсация при воспроизведении музыки.
Я подозревал наличие конденсаторов в цепи питания/зарядки аккумулятора, но для подтверждения этого необходимо было включить динамик, а времени на это у меня, естественно, не было.
Временно может помочь переключение USB-кабеля с ПК на USB-порт монитора или подключение внешнего аккумулятора для питания.
Так уж получилось, что колонка не использовалась около недели.
При включении колонки после недели неиспользования были выявлены неисправности - треск, визг и прерывающиеся звуки ☹️
Это вдохновило меня на его разборку и ремонт.
Я нашел ответ через это видео

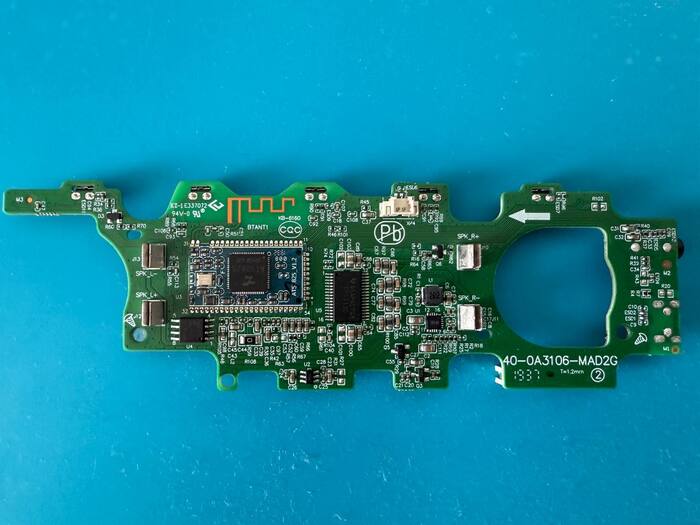

внутри находятся два динамика, микрофон, аккумулятор и печатная плата с маркировкой 40-0a3106-mad2g

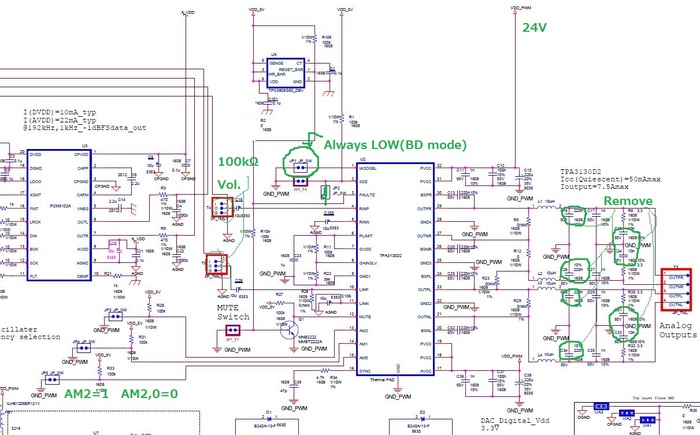

Конечно, схем для этой платы вы не найдете, хотя я и пытался искать, но схем для аудиоусилителей на базе микрокомпонента Texas Instruments TPA3130 предостаточно
Но эти схемы ничем не помогут, кроме проверки питания микросхемы и наличия коротких замыканий.

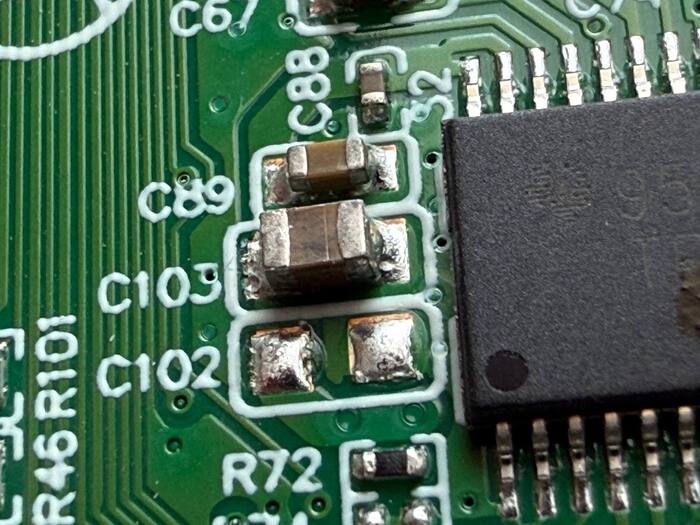

Сначала беглый осмотр платы с помощью увеличительного стекла, а затем и тщательный осмотр не выявил ничего ценного, кроме треснувшего конденсатора C103
Я заменил конденсатор, но это не помогло.
Я решил проверить, как влияет аккумулятор на работу динамика.
Обратите внимание: Tfn стал официальным дистрибьютором бренда Anker.
Сначала я попробовал включить колонку без внешнего питания от USB — но она не включилась.Затем я отключил аккумулятор и подключил USB — светодиод загорелся красным, но динамик не включился.
Затем вместо аккумулятора я подключил блок питания на 7,4 В постоянного тока — он не включился, затем я подключил внешний USB — он тоже не включился.
Помимо контактов «-» и «+», аккумулятор также имеет контакт NTC, благодаря которому схема знает температуру литиевого аккумулятора.
Я отсоединил положительный контакт от разъема батареи, подключил разъем к плате и подал питание на схему через блок питания — динамик включился, а прерывание исчезло
Не знаю, почему динамик не включался раньше, но потом я подключил плату от блока питания к разъему аккумулятора без NTC, и все заработало нормально.
Методом тестирования я обнаружил, что при падении напряжения ниже 4,2 В динамик отключается, а мой аккумулятор настолько изношен, что при зарядке скачет с 3,5 В до 6,8 В, из-за чего звук прерывается, так как динамик включается и выключается каждые полсекунды.
Поэтому я внес небольшое изменение в проводку — подключил «+» USB к.
Я полностью отключил аккумулятор и надеюсь, что мне никогда не придется покупать новый.
Теперь динамики питаются от внешнего питания USB-дисплея, 5 вольт достаточно, но максимальная громкость естественно ниже, раньше динамики питались от 7,4 вольта аккумулятора.
Но самое главное — звук чистый и динамики снова работают.

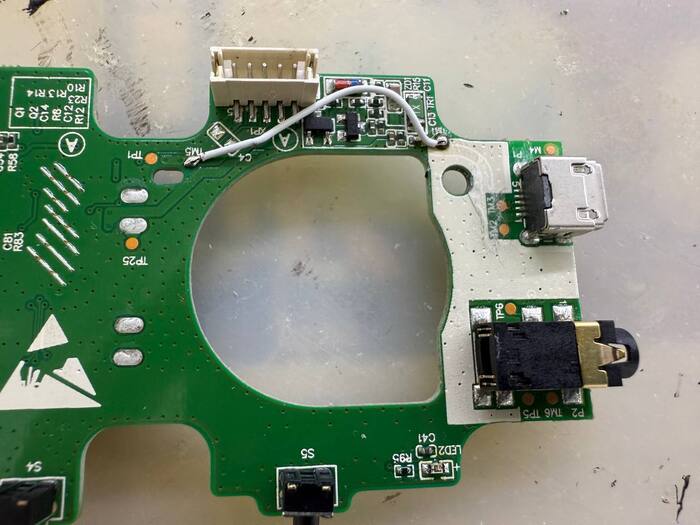

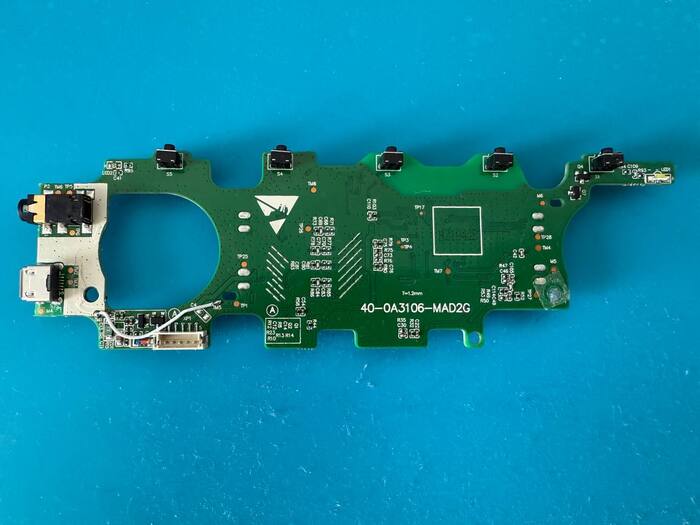

PS: Фотографии обеих сторон доски.
