Voigtlander Superb (ремонт в том числе)

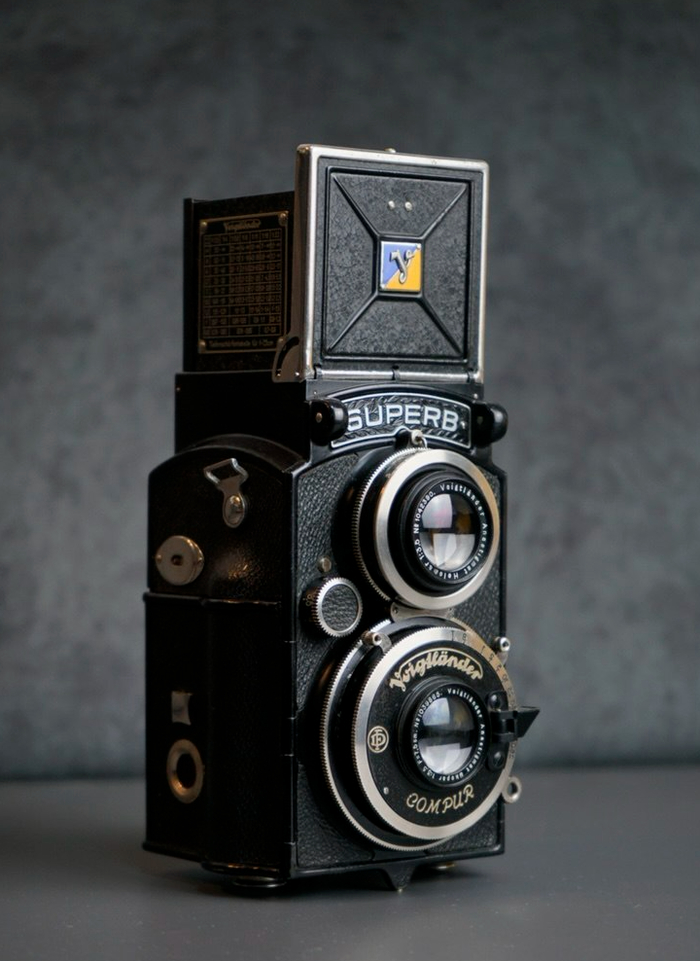

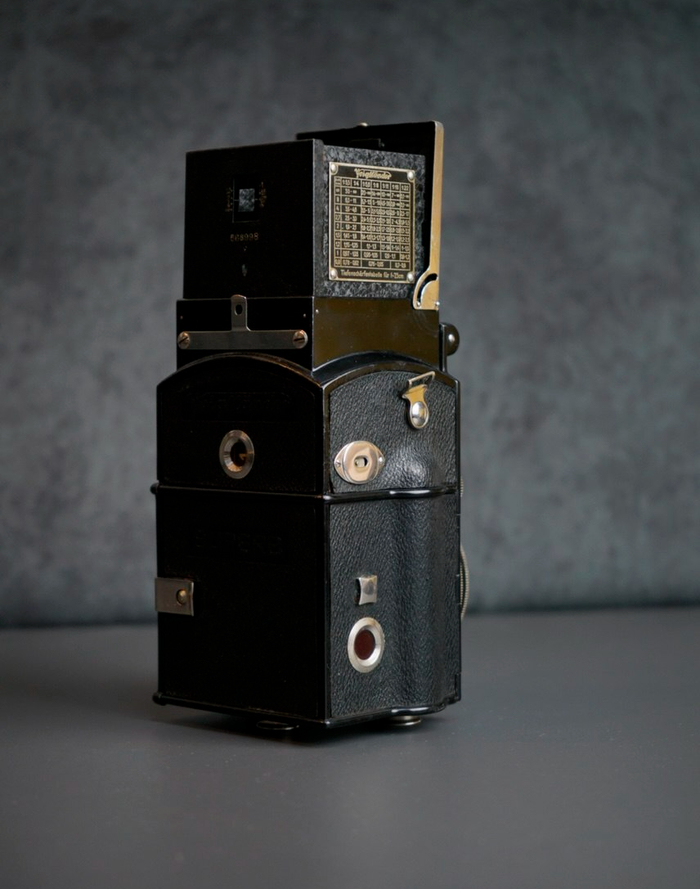

Перед войной немцы давали своим камерам отвратительные названия, не так ли?)Я всегда хотел эту камеру для своей коллекции и наконец-то получил ее.)Кстати, это камера 1936 года.

Короткая статья - Voigtlander является, по сути, старейшей компанией по производству камер. Однажды один парень захотел сделать камеру TLR (бинокль), но ему не позволили этого сделать, поэтому он основал свою собственную компанию и несколько лет спустя выпустил Rolleiflex. Кто бы мог подумать, что эта идея так понравится людям и станет популярной. Компания Voigtlander решила не сидеть в стороне и выпустила свои камеры — Brillant и Superb, два названия, которые круче другого! Brillant был простой версией, на основе которой позже был создан простой советский... «Любитель»! Что ж, дизайн Superb — это настоящий прорыв, способный конкурировать с Rollei. В этом есть доля правды!

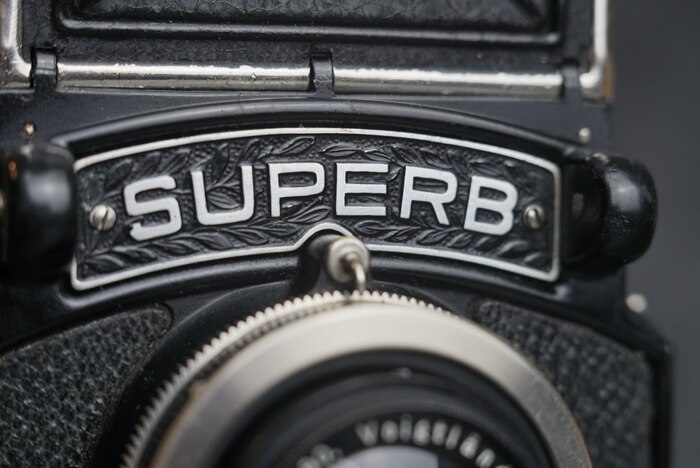

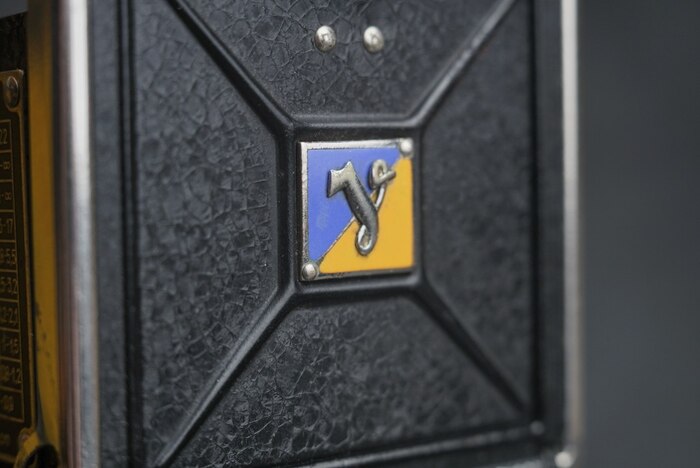

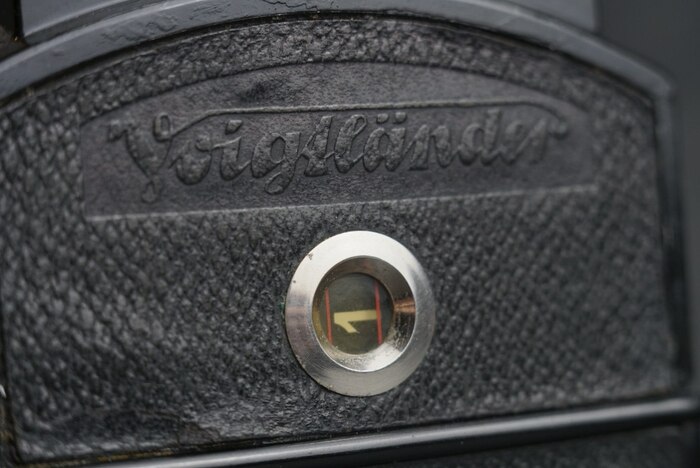

Как и во всех изделиях Fochtländer, здесь уделяется внимание деталям. Так сколько же стоят листья и пластины с логотипом вокруг названий моделей в начале статьи?

Даже отметки фокусного расстояния выгравированы, а не просто нарисованы

Видите ли, если присмотреться, то все выпуклое.

Новшеством является то, что вы можете видеть выдержку и диафрагму, не поворачивая камеру к себе. Позже он появился на Rolls-Royce, но в то время Superb был первым. Какая классная вещь!

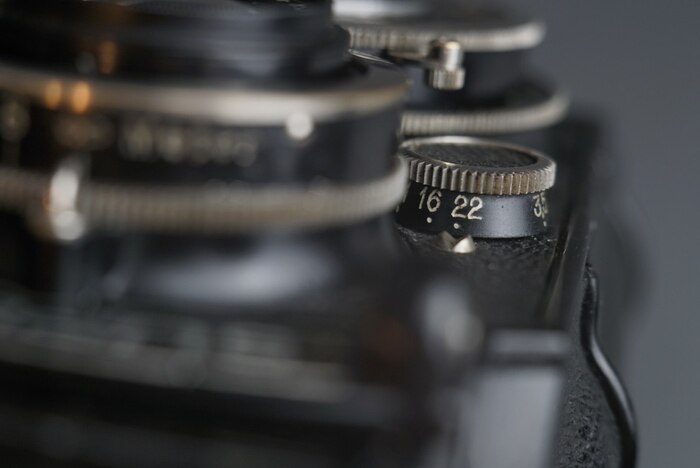

Если бы апертура представляла собой всего лишь одну ручку со шкалой на ней и отметками наверху...

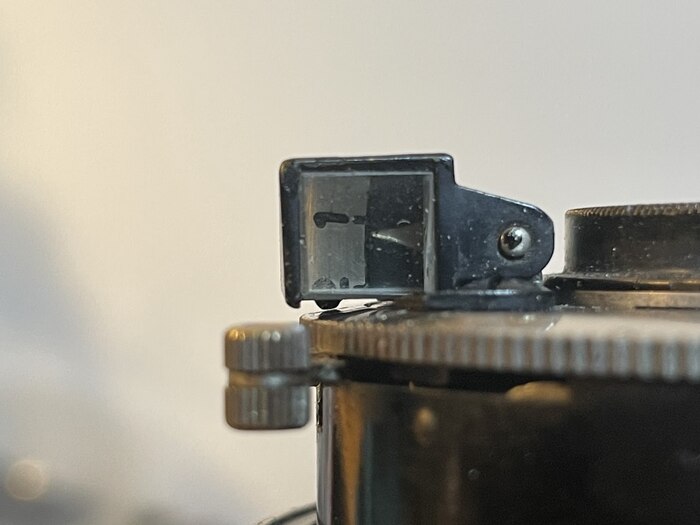

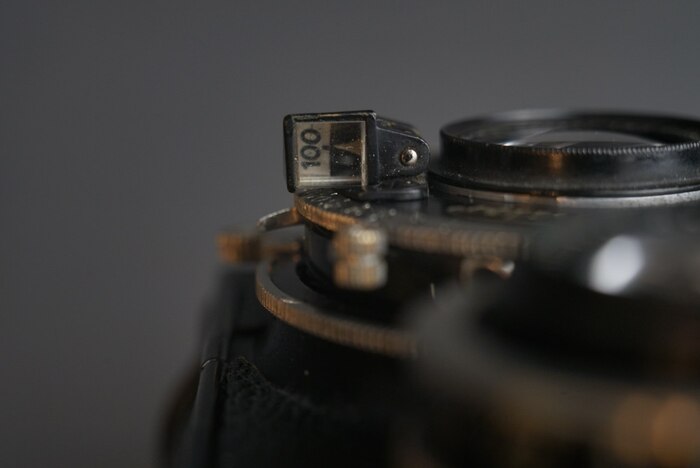

Для выдержки была сделана небольшая призма, которая отражала значение выдержки вверх!

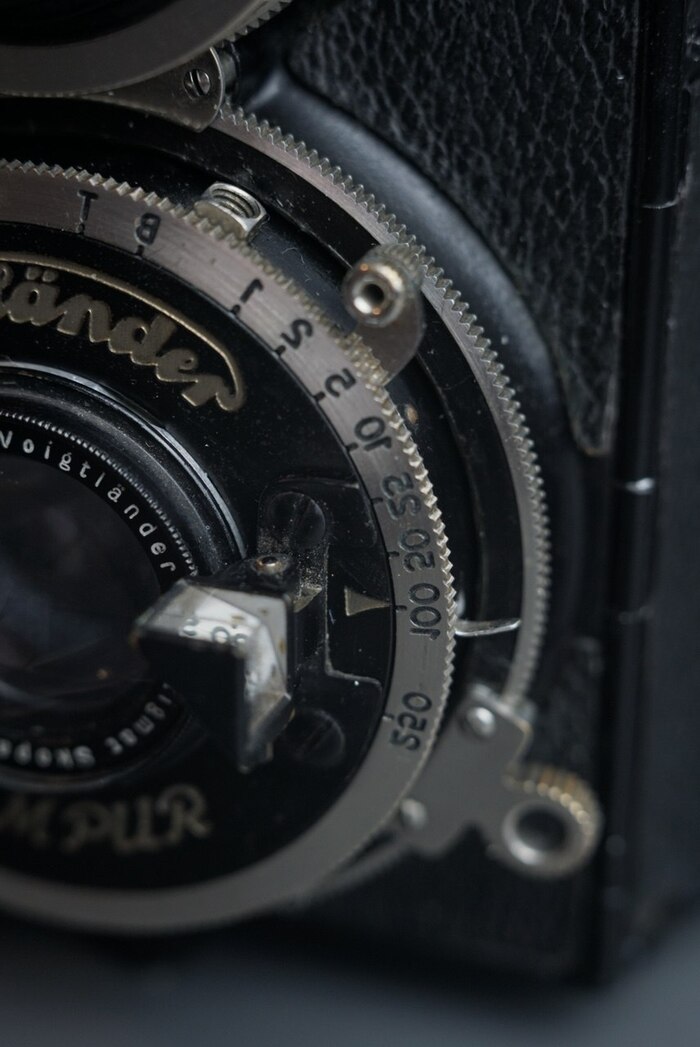

Вы заметили, что шкала выдержки выглядит странно, если смотреть спереди, поскольку цифры зеркально отражены? Вот почему после размышления они кажутся правильными.

Да, призма также складывается, чтобы ее можно было протереть.

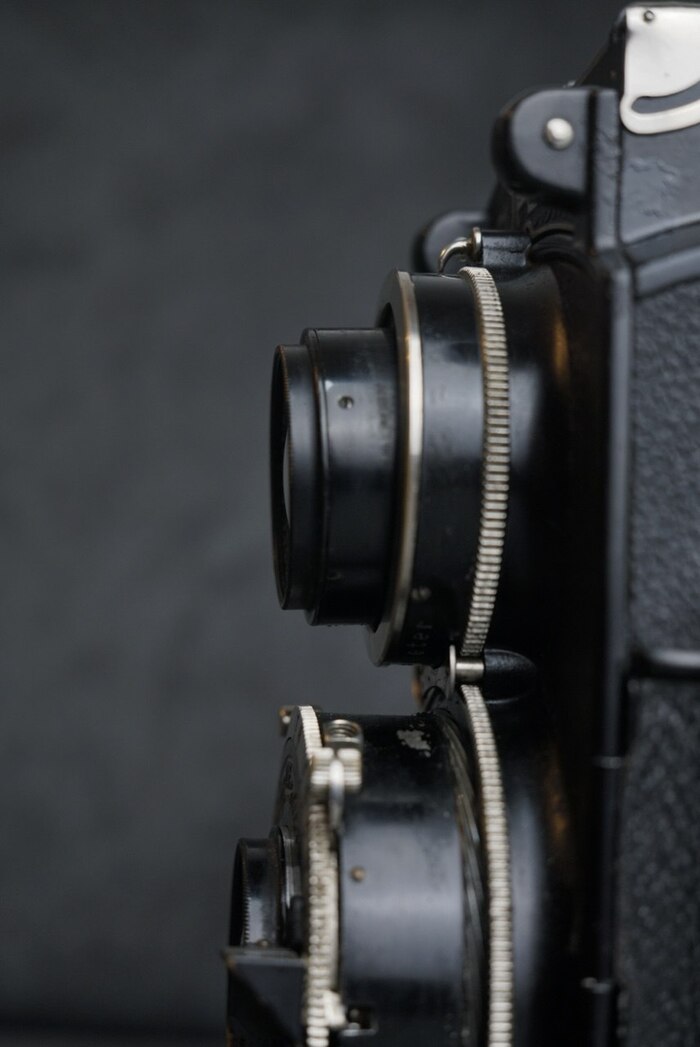

Ну а главная фишка этого устройства — компенсация параллакса! ! Это достигается путем наклона верхнего прицела вниз при фокусировке на близком расстоянии. В то время такой функции не было, и позже ее обычно реализовывали с помощью стрелки в видоискателе.

Вы можете видеть, как «объект» кадра наклонен вниз. Я проверил — фильм определенно попадает в цель, а при съемке крупным планом получить правильную композицию — настоящее удовольствие.

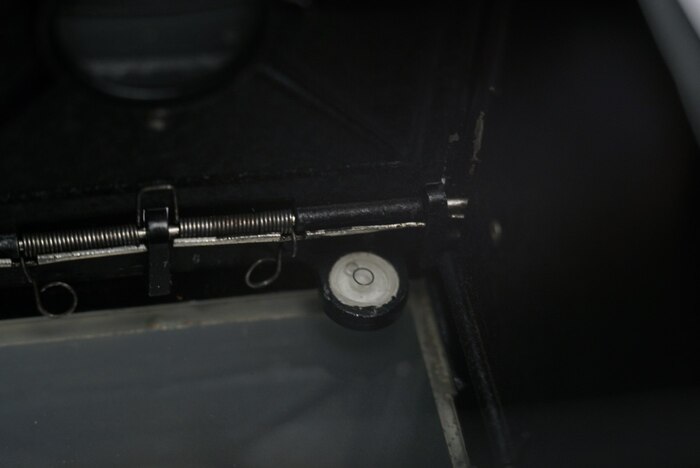

Видоискатель имеет приятную дополнительную функцию — пузырьковый уровень в углу.

Катящийся шар

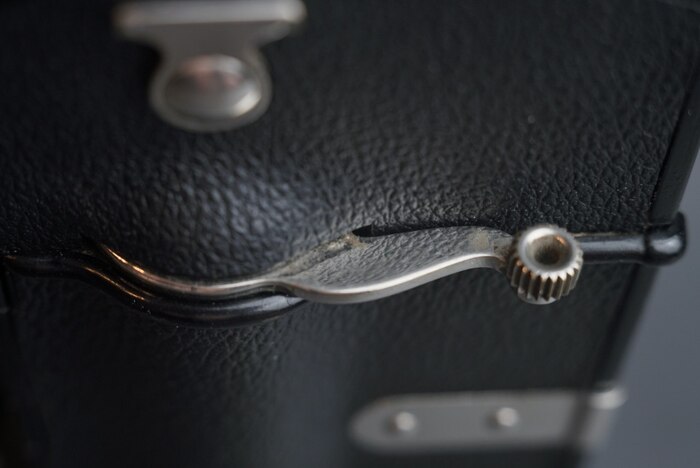

Спусковой крючок виден слева. Но в отличие от Ролли он неудобен, требует 6-7 рывков и не имеет автоматического счетчика кадров с блокиратором

Конечно, есть счетчик кадров, но вам нужно поворачивать ручку, пока число не достигнет окошка на задней панели устройства.

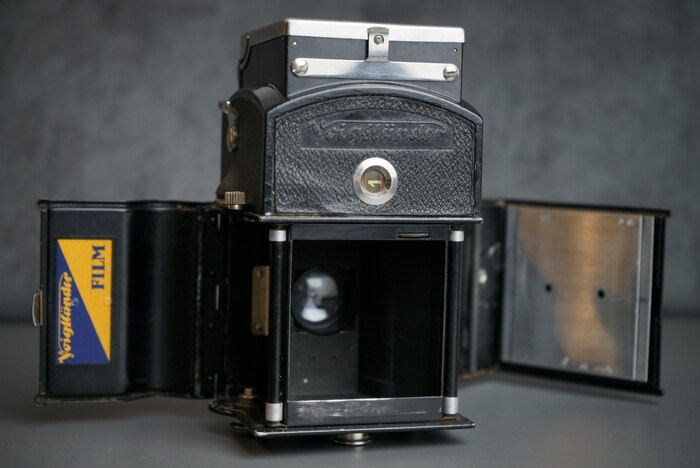

Еще одной особенностью, не соответствующей TLR, является горизонтальная подача пленки. Вот почему у устройства такие милые «щечки». Он открывается вот так, используется для зарядки пленки и имеет два клапана.

Теперь о ремонте — если не считать общей грязи, синяков в нескольких местах и ​​гнили под кожей (была проблема с мутным видоискателем, погнутыми отметками выдержки, ржавчиной на Selfie и шторками видоискателя, которые открывались, как бутон цветка, во все стороны), в целом проблем было не так уж и много.

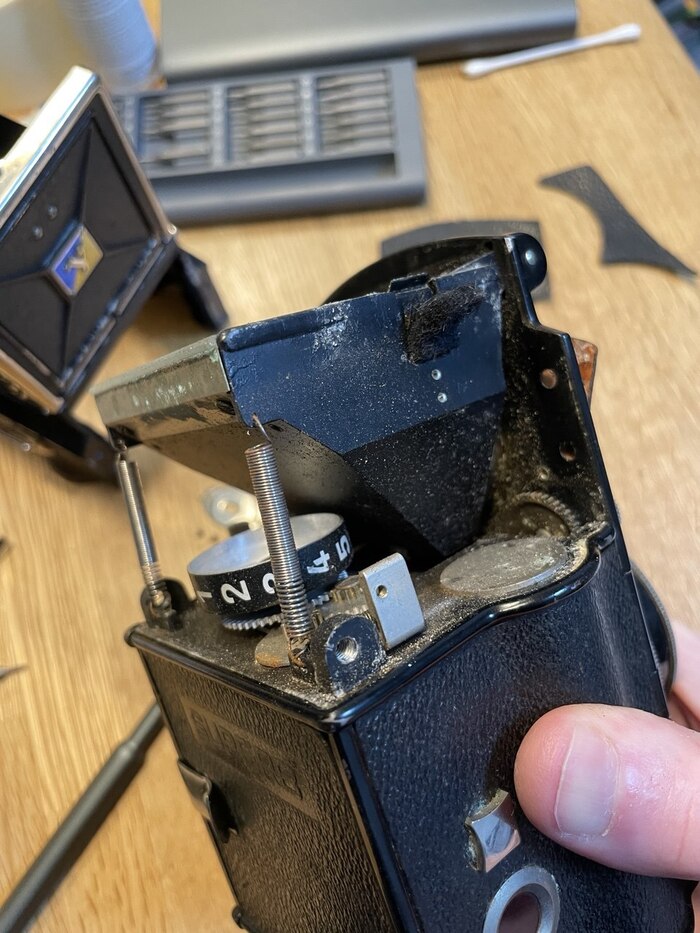

Первое, что нужно сделать, это снять верхнюю часть.

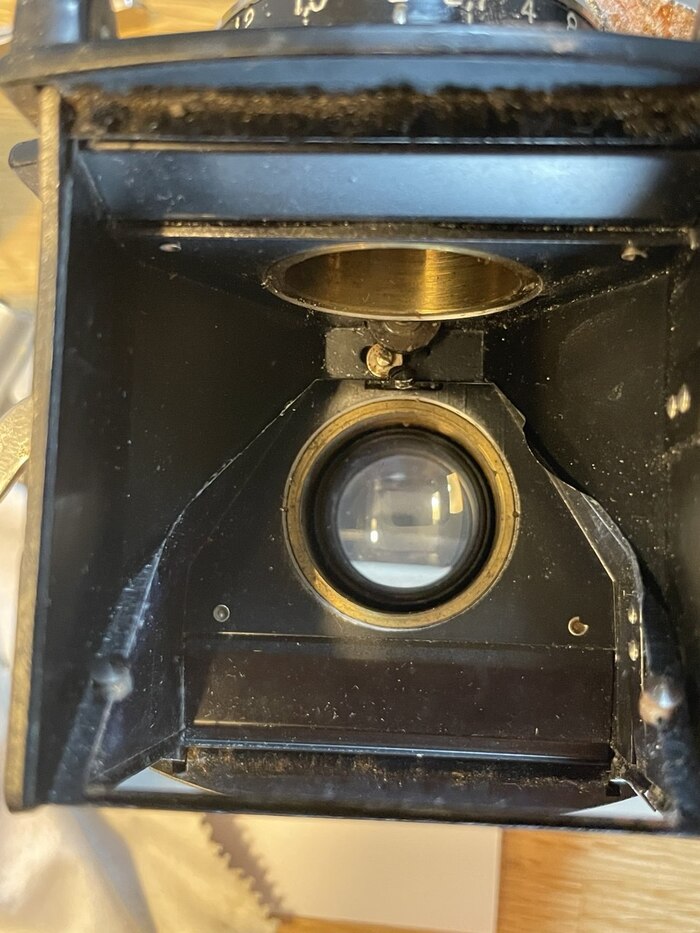

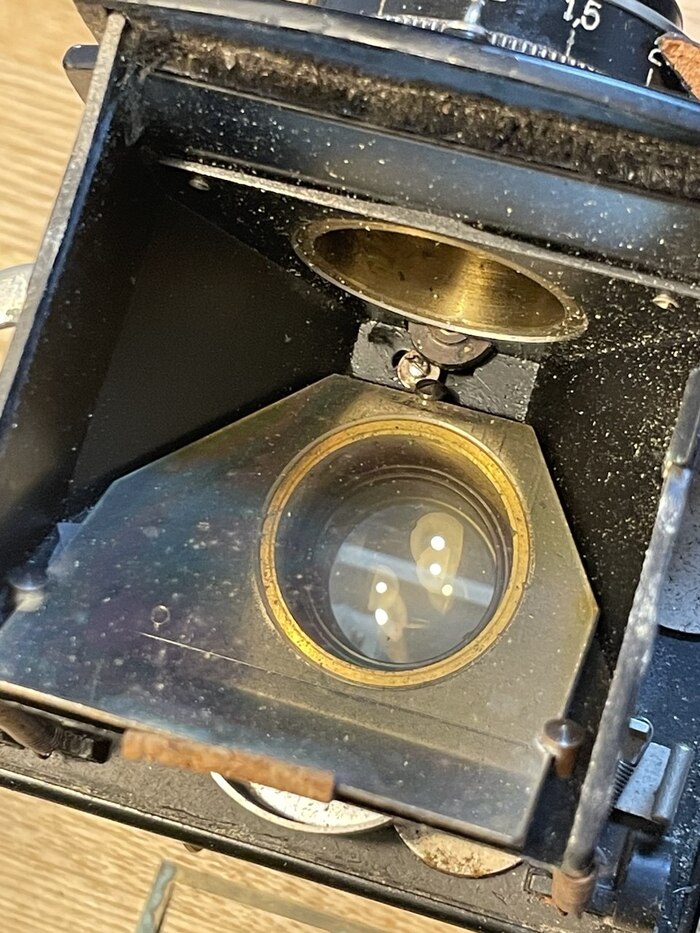

Это действительно интересная система, и мне всегда было интересно, как ее можно так умно реализовать. Оказывается, выступ наверху — это всего лишь шарнир, вокруг которого движется весь линзовый блок с зеркалом и матовым стеклом.

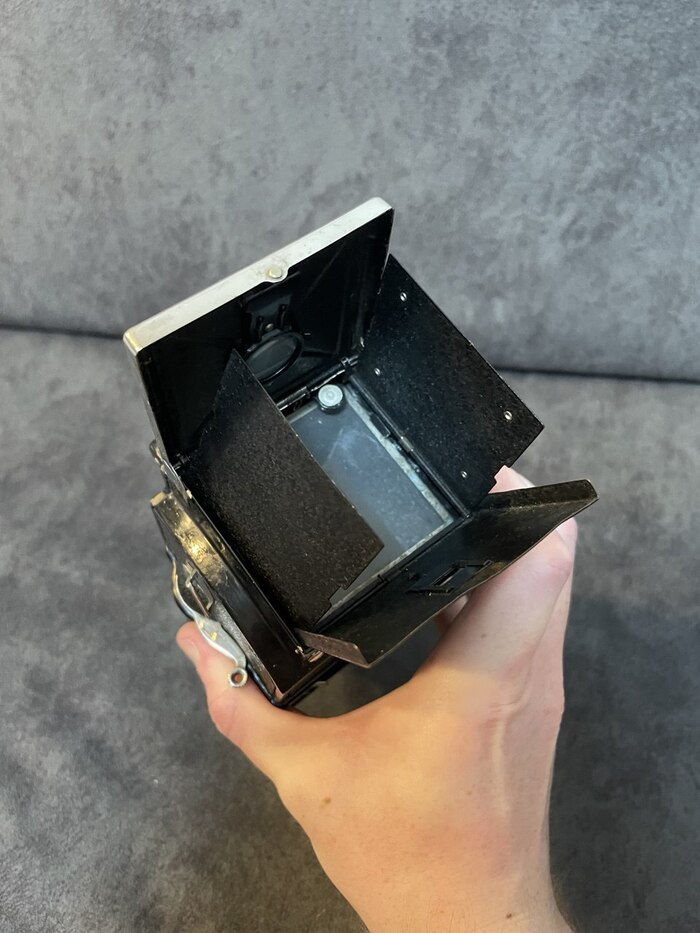

Кстати, вот так открывается шторка видоискателя. Там есть несколько вмятин, пружины отваливаются и местами заржавели. Все оси были сняты, все детали выпрямлены и собраны.

Обратите внимание: Экономный ремонт Iphone 8.

На первой фотографии поста уже все нормально.

Что касается размытого видоискателя, то это оказалась стандартная проблема - зеркало было размытым, сломанным и за годы на нем накопилась пыль, а напомню, что этой камере 36 лет. И у него также нет собирательной линзы, но я это исправлю: я купил линзы Френеля в форме увеличительного стекла, чтобы проверить, и они работают именно так, как мне нужно. Жаль, что размер немного не тот. Поэтому я бы купил линзу Френеля подходящего размера, вырезал ее и установил так, чтобы все поле видоискателя было ярким. Конечно, линза Френеля выбирается исходя из фокусного расстояния, но я парень простой)

Вернемся к нашим овцам. Мое зеркало выглядело нормально, хотя изображение было немного размытым.

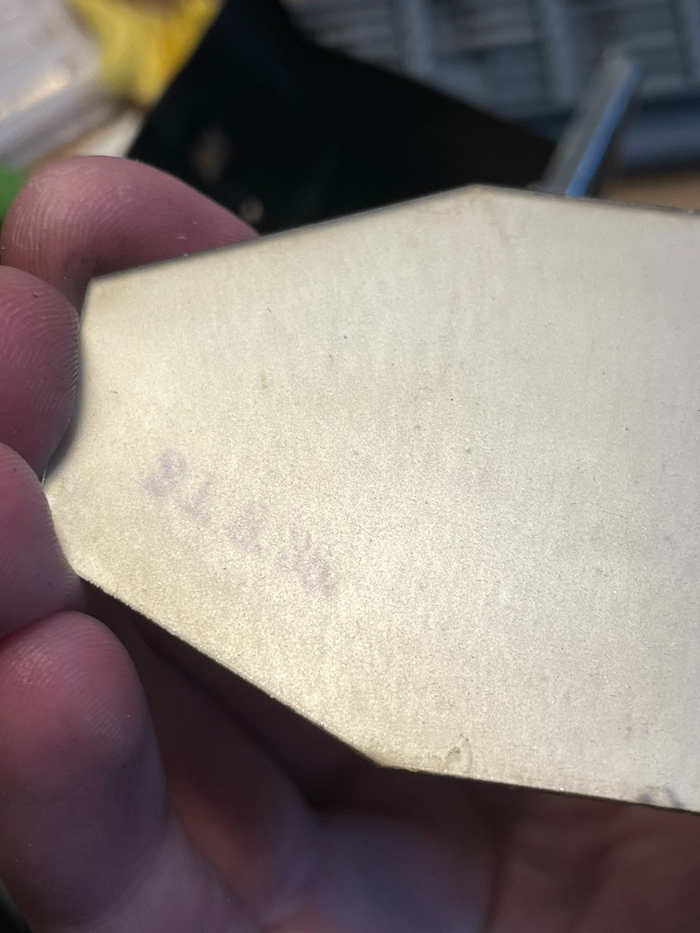

Но когда я попыталась аккуратно потереть его самой мягкой ватной палочкой, он местами раскрошился и не стал чище. Конечно, я расстроилась, потому что на зеркале даже была отметка, которую можно было принять за дату рождения

21 марта, 36 лет

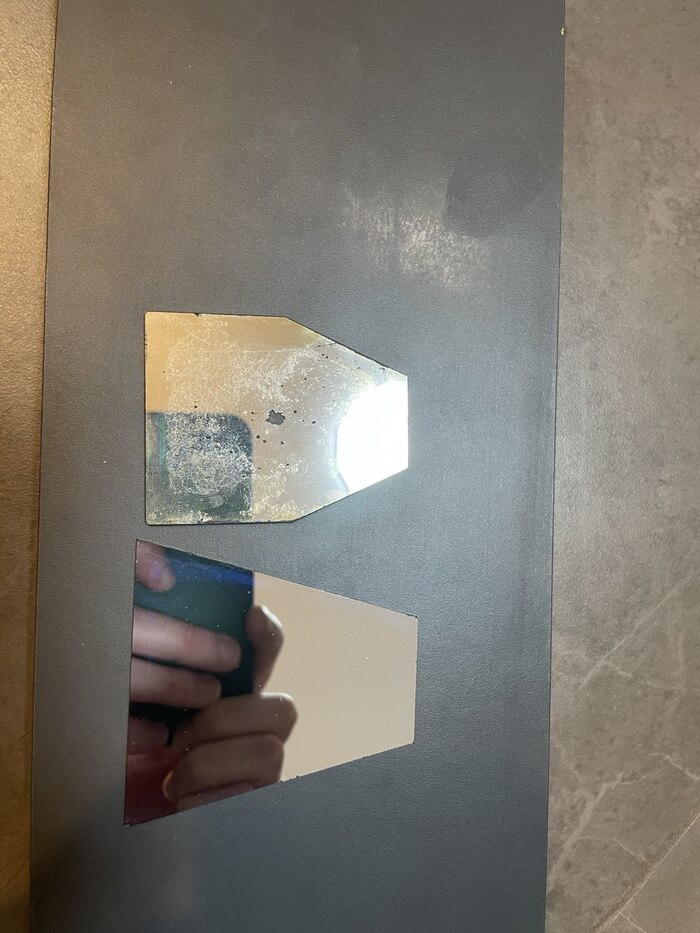

Но я не долго унывал, разве что для того, чтобы почистить линзы (тоже было мрачно, но я не мог попасть в один из компонентов, так что ситуация стала наполовину хорошей, но не идеальной). Нашел донор запчастей - сломанный полароидный фотоаппарат за 350 рублей. По сути, это сравнение зеркал.

Я не стекольщик, поэтому срез получился не совсем идеальным, но со своей задачей он справился отлично, и стекло стало вдвое легче.

Но я потихоньку набираюсь сил и информации о реакции Серебряного Зеркала, потому что здесь сам Бог повелел воскресить мое родное зеркало.

Во-вторых, возникла проблема с селфи: маркировка выдержки была перекошена.

Может показаться, что есть проблема, но если вы поместите отрывок напротив отметки, они лгут)

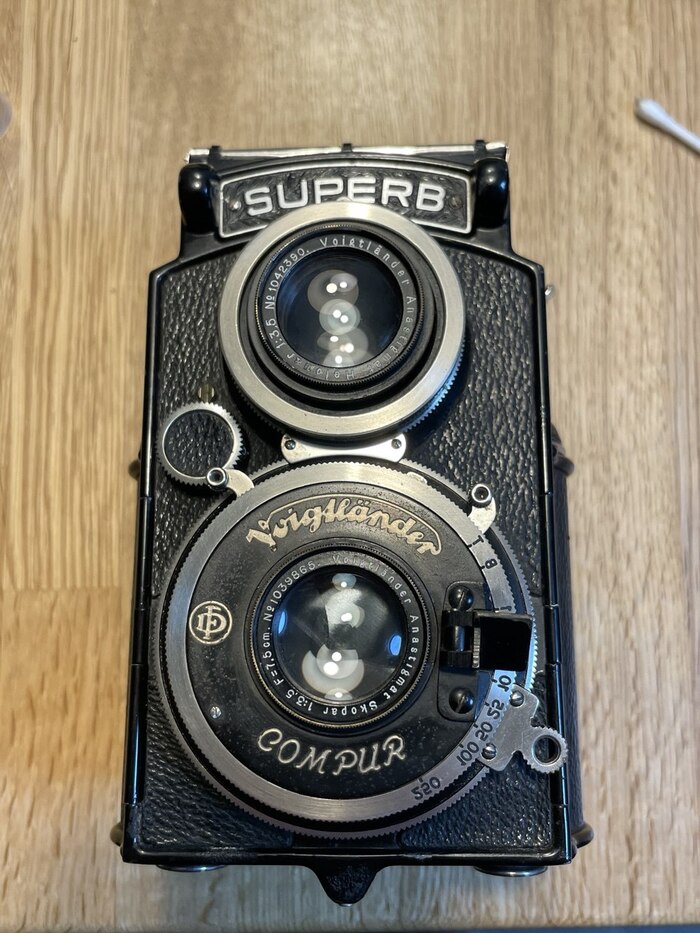

Только после того, как я его разобрал, я заметил проблему. Вот как это выглядело до разборки.

Если присмотреться, то можно увидеть, что вся поверхность призмы и болта слегка повернута по часовой стрелке.

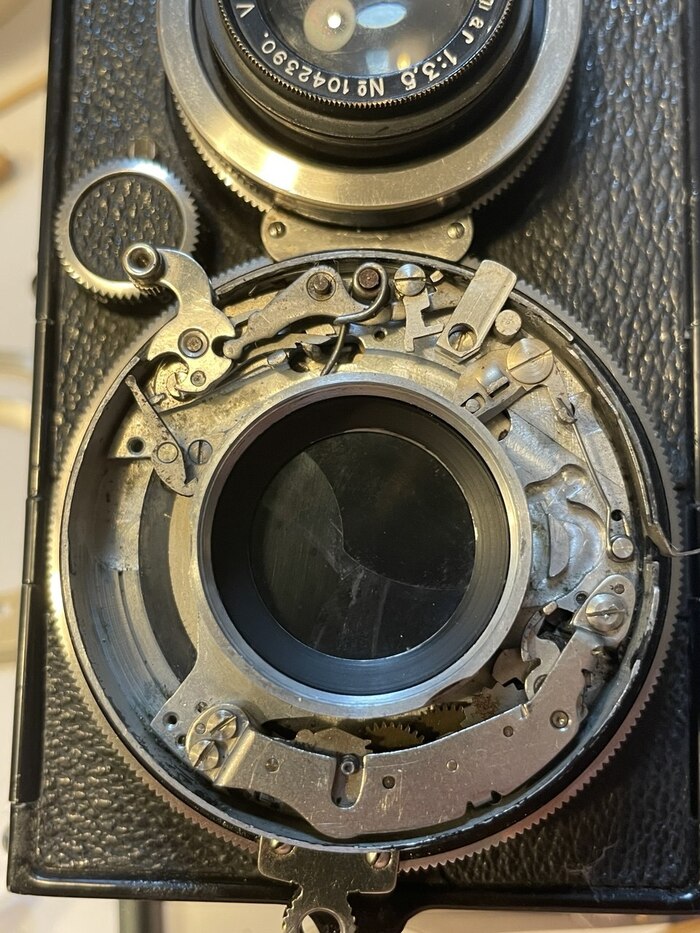

Давайте разберем это

Селфи во время принятия душа.

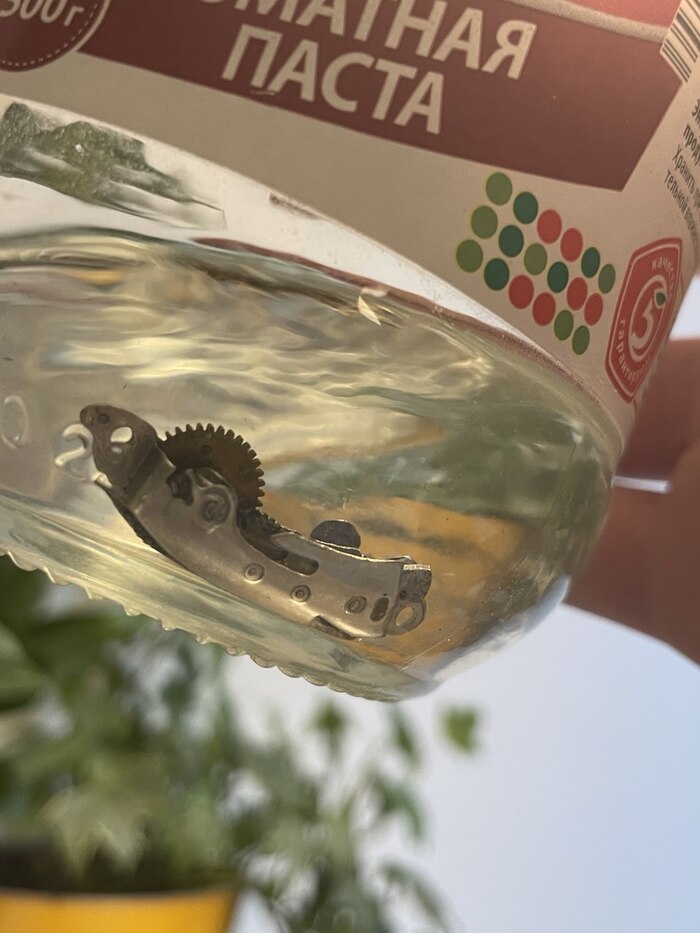

Вдыхание бензина во время погружения

На самом деле это особенность передней панели с маркировкой выдержки. Он крепится на месте одним винтом спереди. И я также заметил, что передняя панель в этом месте слегка выгнута наружу. Вот причины:

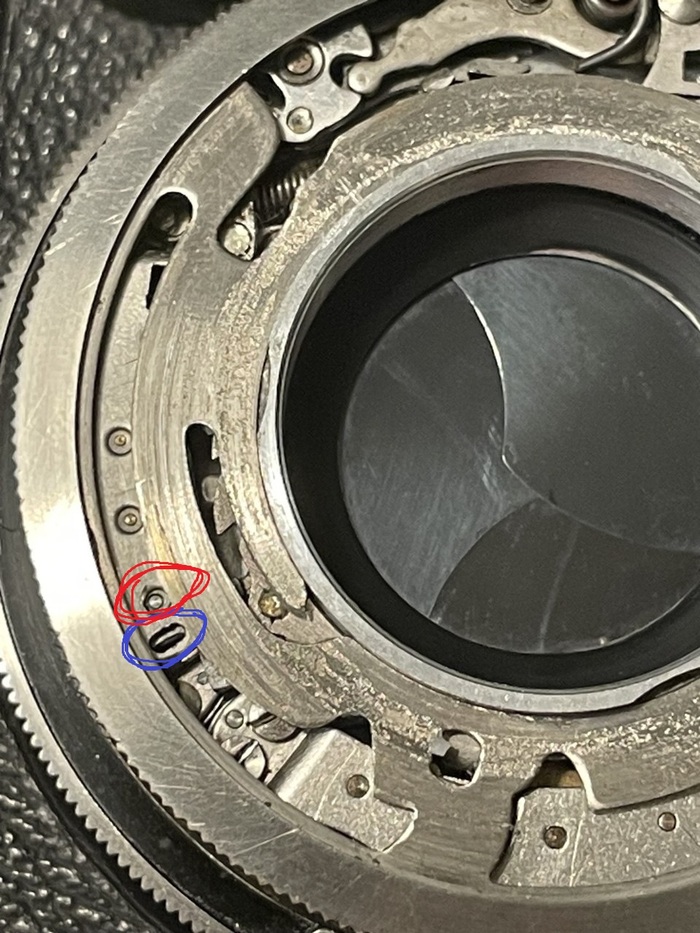

Панель крепится винтами, которые следует вставить в места, обведенные синим цветом. Для этого даже есть специальное отверстие. Они располагают его так, чтобы винт упирался в точку, обведенную красным.

Там есть заметная складка, и это место по сути является осью селфи-палки, поэтому она застревает и т д. Но проблема не была сразу очевидна из-за незначительного повреждения стержня.

Вот как это есть. Камера собрана и покрашена, и все фотографии в начале готовы. Я не мог не поделиться этим интересным экземпляром и постарался сфотографировать интересные детали. Возможно, он похож на гроб, но чем больше вы держите его в руках, тем приятнее он вам кажется.

Я хотел включить больше фотографий процесса разборки, но я исчерпал свой лимит, поэтому решил отдать приоритет предоставлению качественных фотографий деталей.

Будьте добры ко всем и берегите себя. На всякий случай, я не просто так это чиню)
